Gniazdko z bolcem czy bez? Gdzie uziemienie jest konieczne

Gniazdko z bolcem czy bez – szybka decyzja w 60 sekund (checklista domu)

Nie lubię, gdy temat elektryki ciągnie się jak flaki z olejem. Dlatego robię to tak. Biorę kartkę albo notatkę w telefonie i jadę prostą checklistą, bo wtedy decyzja „tu bolec, tu bez bolca” sama się układa.

Szybka checklista, którą stosuję w domu:

1. Określam pomieszczenie: łazienka, kuchnia, pralnia, garaż, piwnica = podwyższone ryzyko wilgoci.
2. Sprawdzam, co będzie podłączone: pralka, zmywarka, piekarnik, lodówka, elektronarzędzia.
3. Zerkam na instalację: czy mam trzy żyły (L, N, PE), czy dwie (L i N/PEN).
4. Myślę o „dotyku”: czy urządzenie ma metalową obudowę i czy człowiek może stać boso albo na mokrej podłodze.
5. Dopiero na końcu dobieram osprzęt: gniazdko typu E (z bolcem), ewentualnie bryzgoszczelne IP44/IP54.

I teraz ważne. Sama wymiana „plastiku na ładniejszy” nie rozwiązuje problemu, jeśli w ścianie nie ma przewodu ochronnego. To tak, jakbyś wymienił kask na nowy, ale jeździł bez zapięcia.

Jak rozpoznać, czy masz uziemienie w instalacji (bez rozkuwania ścian)

Da się to sprawdzić bez demolki, tylko trzeba robić to z głową. Ja zwykle zaczynam od najprostszych tropów, bo one często mówią wszystko.

Na co patrzę w praktyce:

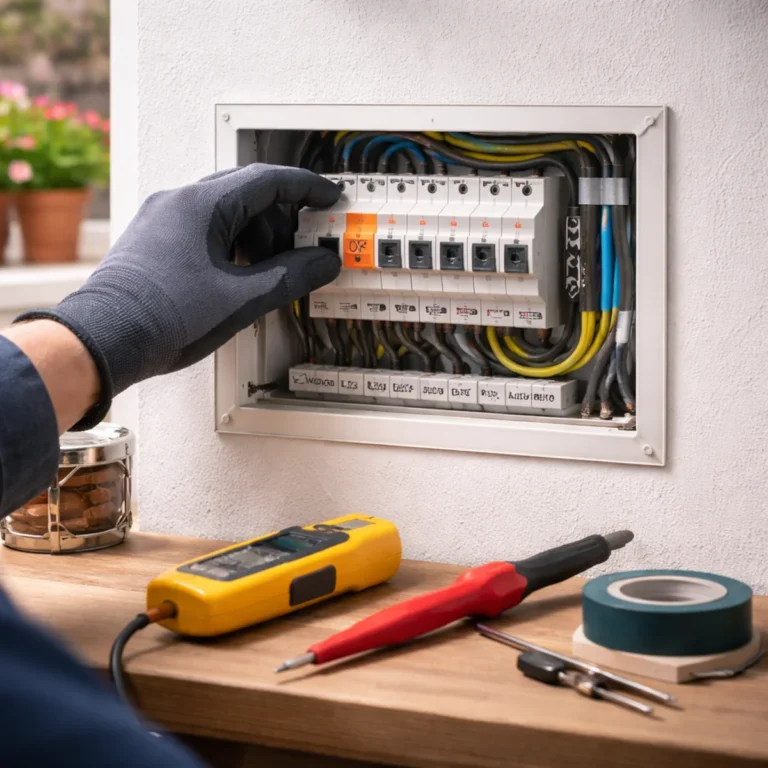

• Otwieram rozdzielnicę tylko wzrokiem. Widzę RCD 30 mA? Super, ale to jeszcze nie znaczy, że wszędzie mam PE.

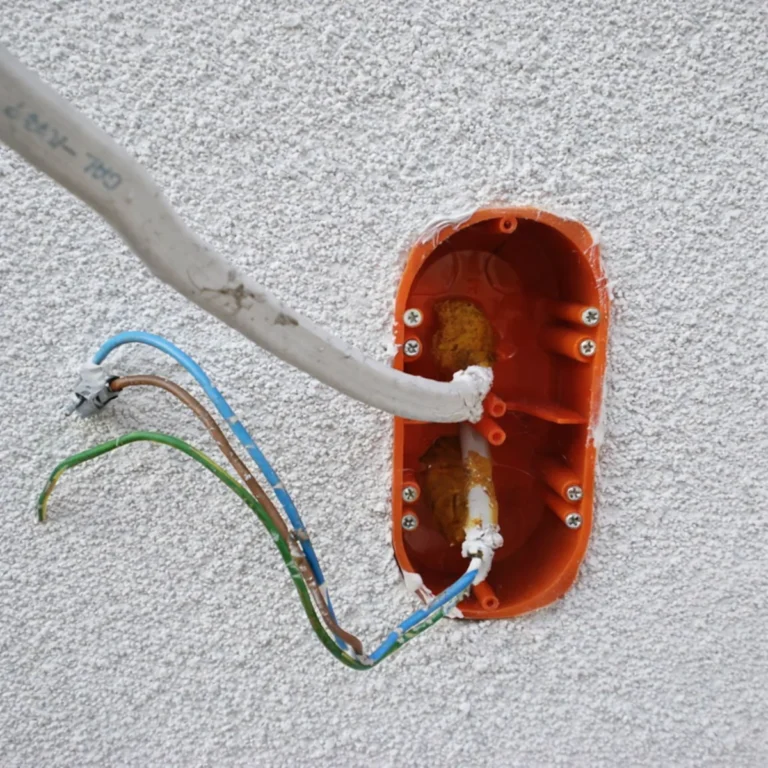

• Patrzę na przewody w puszce/gniazdku tylko wtedy, gdy umiem bezpiecznie wyłączyć zasilanie i sprawdzić brak napięcia. Jeśli nie umiem, odpuszczam i wołam elektryka.
• Szukam zielono-żółtego przewodu. Gdy go nie ma i widzę tylko dwa przewody, to często oznacza instalację dwużyłową (stare bloki, kamienice, czasem aluminium).
• Używam testera gniazdek (takiego małego „wtykacza” z diodami). On nie jest ideałem, ale potrafi szybko wyłapać brak PE albo błędną polaryzację.

W skrócie: trzy żyły w przewodzie i zielono-żółty PE to dobry znak. Dwie żyły to sygnał, że temat może być grubszy.

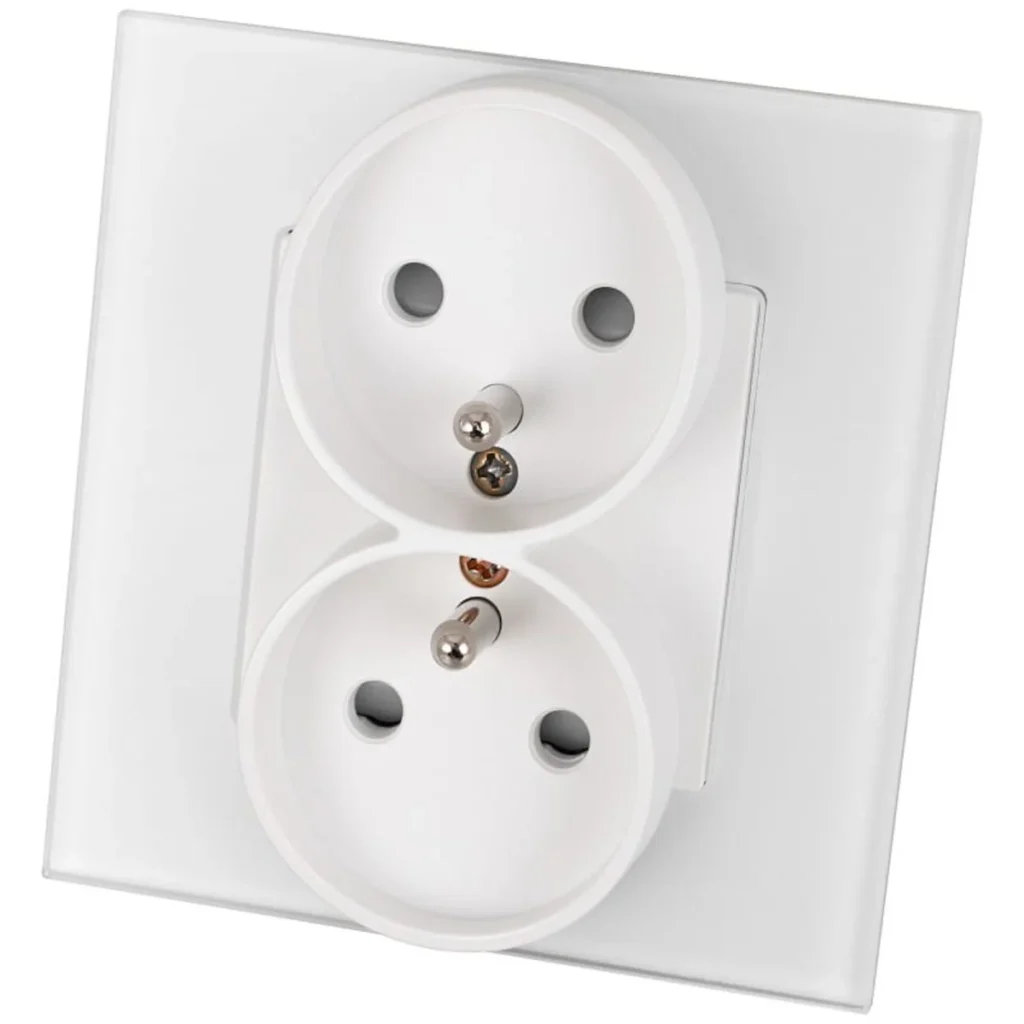

Bolec uziemiający w gniazdku: co realnie daje, a czego nie „naprawi”

Bolec uziemiający w gniazdku robi jedną kluczową rzecz. Daje kontrolowaną drogę dla prądu „awaryjnego” do ziemi lub do układu ochronnego, więc zabezpieczenia mają szansę zadziałać szybko. I tu jest konkret: różnicówka 30 mA potrafi odłączyć obwód w ułamku sekundy, gdy pojawi się upływ prądu.

Ale bolec nie jest magią.

• Nie „doda” uziemienia, jeśli przewodu PE w ścianie nie ma.
• Nie sprawi, że stara instalacja nagle stanie się bezpieczna.
• Nie zastąpi poprawnego podłączenia przewodów.

Moim zdaniem najgorsza iluzja to „jak wstawię gniazdko z bolcem, to będzie git”. No nie. To jest tylko element systemu, a system zaczyna się w przewodach i rozdzielnicy.

Kiedy brak bolca jest normalny, a kiedy to sygnał ostrzegawczy

Są sytuacje, gdy gniazdko bez bolca spotkasz i to nie jest od razu dramat. Na przykład w starszych instalacjach, gdzie obwody oświetleniowe i część gniazd były robione dwuprzewodowo. Albo gdy ktoś ma w pokoju gniazda do lekkiej elektroniki i nigdy nie podpina nic „ciężkiego”.

Natomiast lampka alarmowa zapala mi się, gdy:

• Brak bolca widzę w kuchni, pralni, garażu albo łazience.
• Ktoś podpina pralkę do przedłużacza bez uziemienia i jeszcze stoi na mokrej podłodze.
• Gniazdko wygląda na „kombinowane”, czyli bolec jest, ale przewodów ochronnych brak.
• Instalacja jest aluminiowa, a styki już raz się grzały.

Tu już nie ma co filozofować. W takich miejscach zwykle potrzebujesz porządnego PE albo przynajmniej sensownej modernizacji obwodu.

Gniazdko z uziemieniem: kiedy jest konieczne i dlaczego (bez teorii dla elektryków)

Ja to sobie tłumaczę prosto. Uziemienie jest po to, żeby w razie awarii nie stać się „drogą do ziemi” własnym ciałem. Brzmi brutalnie, ale lepiej to powiedzieć wprost, bo wtedy człowiek robi się uważniejszy.

Kiedy potrzebne uziemienie przy sprzętach z metalową obudową

Kiedy potrzebne uziemienie? Dla mnie odpowiedź zaczyna się od sprzętów z metalem i dużą mocą.

Najczęstsze przykłady w domu:

• pralka, zmywarka, suszarka bębnowa (wilgoć + metal + moc),
• piekarnik i płyta (często 2–3,5 kW i więcej),
• lodówka (pracuje non stop, a uszkodzenia izolacji się zdarzają),
• elektronarzędzia w garażu (wiertarka, szlifierka),
• bojler elektryczny i podgrzewacze.

W praktyce: jeśli urządzenie ma metalową obudowę i wtyczkę z bolcem, to ja nie kombinuję. Daję gniazdko z uziemieniem i koniec. To jest też jedna z tych rzeczy, które robią różnicę między „jakoś działa” a „śpię spokojnie”.

Co oznacza „ochrona przeciwporażeniowa” w praktyce domowej

Ochrona przeciwporażeniowa to nie jest jedno urządzenie. To zestaw klocków, które mają działać razem:

• przewód ochronny PE (albo poprawnie rozwiązany układ ochronny),
• wyłącznik różnicowoprądowy, zwykle 30 mA dla obwodów gniazd,
• zabezpieczenia nadprądowe (np. B16 dla gniazd),
• prawidłowe połączenia i brak „luźnych styków”, bo luźny styk robi grzanie i kłopoty.

I jeszcze jedno. Zabezpieczenie nie ma szans zadziałać, jeśli instalacja jest zrobiona „na skróty”. Dlatego ja zawsze wracam do podstaw: poprawne przewody, poprawne połączenia, poprawny osprzęt.

Najczęstsze błędy: „podłączę bolec do zera” i inne ryzyka

Tu mam twarde zdanie. Pomysł „mostkuję bolec do N” albo „zrobię zerowanie przy gniazdku” to proszenie się o kłopoty, zwłaszcza gdy ktoś nie rozumie układu sieci i stanu przewodów.

Najczęstsze wpadki, które widzę w domach:

1. Mostkowanie bolca do przewodu neutralnego w przypadkowym miejscu.
2. „Wymiana na gniazdo z bolcem” bez przewodu PE w ścianie.
3. Łączenie przewodów na skrętkę i taśmę zamiast złączek.
4. Przeciążanie: czajnik 2000 W + grzejnik 2000 W na jednej listwie, a potem zdziwienie, że wtyczka ciepła.
5. Brak dokręcenia zacisków. Potem pojawia się iskrzenie i czarny nalot.

Jeśli mam wątpliwości, to wolę zapłacić za pomiary ochronne i mieć to na papierze. Szczerze. To jest jedna z tych usług, które naprawdę mają sens.

Gniazdko bez bolca – czy bezpieczne? Zależy od tych 3 rzeczy

Temat gniazdko bez bolca jest podchwytliwy, bo odpowiedź brzmi „to zależy”. I nie mówię tego, żeby uciekać od konkretów. Po prostu bezpieczeństwo w elektryce to suma warunków, a nie jeden magiczny element.

Trzy rzeczy, które decydują najczęściej:

• typ instalacji (dwużyłowa czy trzyżyłowa),
• miejsce montażu (sucho czy wilgotno),
• rodzaj urządzeń, które będą podłączane.

Gniazdko bez uziemienia – czy bezpieczne w starym mieszkaniu

W starym mieszkaniu często spotkasz instalację dwużyłową. Niby działa, bo lampka świeci, ładowarka ładuje, telewizor gra. Tylko że ja w takim układzie mam jedną zasadę: nie udaję, że to „nowe budownictwo”.

Co robię, gdy mam gniazdko bez uziemienia – czy bezpieczne i nie planuję od razu remontu?

• Podłączam lekką elektronikę i rzeczy z podwójną izolacją (często oznaczone symbolem dwóch kwadratów).
• Unikam podpinania dużego AGD i urządzeń z metalową obudową do obwodów bez PE.
• Nie dokładam przedłużaczy „na potęgę”, bo to tylko zwiększa ryzyko.

I tak, da się żyć, ale trzeba mieć świadomość ograniczeń. To nie jest powód do paniki, natomiast to jest powód do planu modernizacji.

Co zmienia (a czego nie zmienia) różnicówka przy braku uziemienia

Różnicówka 30 mA potrafi uratować skórę, bo reaguje na upływ prądu. Z drugiej strony ona nie jest cudotwórcą. Jeśli nie masz PE, to część scenariuszy awarii i tak robi się bardziej ryzykowna.

Co różnicówka zmienia:

• może odłączyć obwód przy upływie prądu, np. gdy izolacja w urządzeniu siada,
• zwiększa szanse, że porażenie nie potrwa długo.

Czego różnicówka nie zmienia:

• nie „tworzy” przewodu ochronnego,
• nie naprawia błędnych połączeń N/PE,
• nie rozwiązuje problemu przerwanego przewodu PEN w starej instalacji.

Ja to widzę tak. Różnicówka jest świetna, ale najlepiej działa, gdy ma z czym współpracować, czyli z poprawnym uziemieniem i sensownym układem przewodów.

Kiedy wymiana gniazdka nie wystarczy, bo problem jest w przewodach

Są momenty, gdy człowiek chce „małą robotę”, a wychodzi, że temat siedzi głębiej. I wtedy lepiej to przyjąć niż brnąć.

Wymiana gniazdka nie wystarczy, gdy:

• masz tylko dwa przewody w puszce, a chcesz pełne gniazdko z uziemieniem,
• przewody są stare, kruche, aluminiowe i grzeją się przy obciążeniu,
• zaciski w puszkach są nadpalone albo luźne,
• brakuje ochrony RCD, a obwody są dość „przypadkowe”,
• w mieszkaniu były przeróbki „po taniości” i nikt nie wie, co gdzie idzie.

W takiej sytuacji ja planuję nowy obwód gniazd do kuchni/łazienki albo modernizację rozdzielnicy. To jest mniej romantyczne niż zakup nowych ramek, ale przynajmniej ma sens.

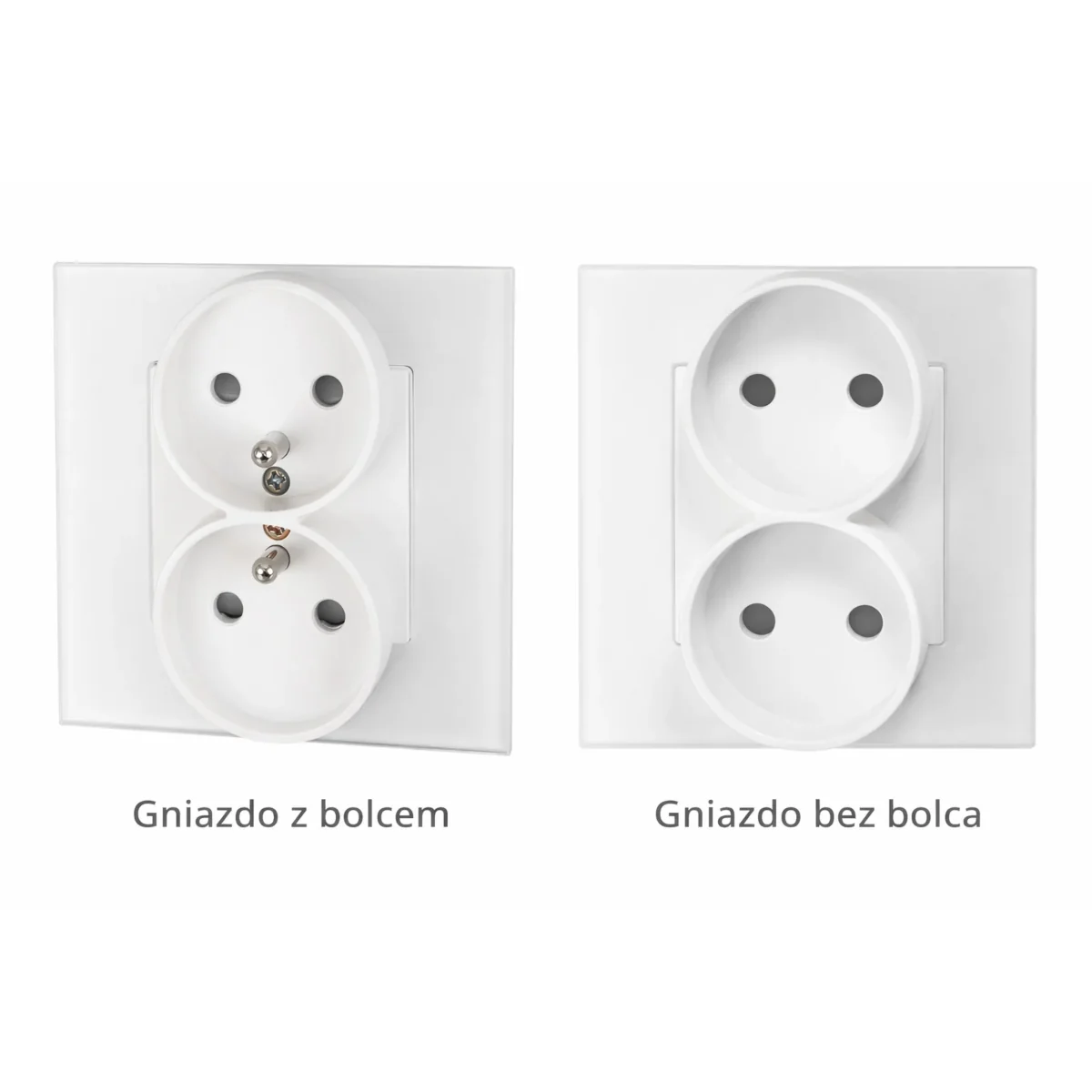

Gniazdko typu E (z bolcem) vs gniazdko bez bolca – co wybrać do konkretnych pomieszczeń

Polska praktyka domowa jest dość prosta. Najczęściej spotkasz gniazdko typu E (z bolcem), czyli 2P+E na 16 A / 250 V. I ja się tego trzymam wszędzie tam, gdzie ryzyko rośnie.

Gniazdka w łazience – jakie wybrać i gdzie uziemienie jest obowiązkowe

Tu nie ma miękkiej gry. Gniazdka w łazience – jakie wybrać? Ja wybieram bryzgoszczelne i z uziemieniem, a do tego sensownie umieszczone.

Moje zasady łazienkowe, praktyczne:

• Gniazdko montuję daleko od wanny i prysznica. W praktyce trzymam się minimum 60 cm od strefy bezpośredniego zachlapania, a im dalej, tym spokojniej.
• Stosuję osprzęt o podwyższonej ochronie, najczęściej IP44 z klapką.
• Obwód gniazd w łazience prowadzę z RCD 30 mA.
• Nie robię gniazd „za szafką nad mokrą podłogą”, bo to potem kusi do dziwnych podłączeń.

I najważniejsze. W łazience wilgoć robi swoje, więc gniazdko z uziemieniem to dla mnie standard, nie opcja.

Kuchnia i pralnia: gniazdko z uziemieniem pod duże AGD (pralka, zmywarka, piekarnik)

Kuchnia i pralnia to trochę jak mini-łazienka, tylko z większą ilością sprzętów. Woda, para, metal, wysoka moc, a do tego człowiek biega w skarpetkach i dotyka wszystkiego w biegu. No i proszę, gotowy przepis na kłopot.

Co polecam praktycznie:

1. Dla pralki, zmywarki i piekarnika zawsze daję osobne, porządne gniazdo z PE, najlepiej na osobnym obwodzie.
2. Unikam podpinania dużego AGD do listew. To niby „działa”, ale grzeją się wtyki i robi się nieprzyjemnie.
3. Gdy sprzęt ma tabliczkę znamionową 2000–3500 W, to traktuję obwód serio.

Tu właśnie wyraźnie widać, kiedy potrzebne uziemienie. Gdy urządzenie ma dużą moc i metal, to uziemienie przestaje być dodatkiem, a staje się podstawą.

Salon i sypialnia: kiedy gniazdko bez bolca ma sens, a kiedy lepiej nie ryzykować

W salonie i sypialni ryzyko wilgoci zwykle jest niższe, więc temat robi się spokojniejszy. Jednak ja i tak nie traktuję gniazdko bez bolca jako ideału. Raczej jako „tak już jest, bo instalacja stara”.

Kiedy to ma sens:

• pod lampkę, ładowarkę, małą elektronikę,
• gdy instalacja jest dwużyłowa i nie robię remontu,
• gdy sprzęt ma podwójną izolację.

Kiedy nie ryzykuję:

• gdy podłączam komputer, zasilacze, sprzęt audio i widzę, że gniazdko się nagrzewa,
• gdy mam metalowe obudowy, a w domu są dzieci albo zwierzaki i wszystko dzieje się szybko,
• gdy pojawiają się wyzwalania zabezpieczeń, „mruganie” światła albo trzaski w gniazdku.

I tak, wiem, brzmi to trochę jak czepianie się. Tylko że elektryka nie lubi lekceważenia, a ja wolę być mądrzejszy wcześniej.

Wymiana i montaż: jak dobrać gniazdko i nie zrobić sobie problemu (praktyczne zasady)

Tu wchodzimy w część, gdzie łatwo o błąd, bo człowiek myśli: „przecież to tylko gniazdko”. A potem wychodzi, że „tylko gniazdko” robi spaleniznę w puszce.

Jak dobrać gniazdko do instalacji 2-żyłowej i 3-żyłowej

Najpierw rozróżniam, z czym mam do czynienia. To naprawdę ułatwia życie.

Instalacja 3-żyłowa (L, N, PE):

• dobieram standardowe gniazdko z uziemieniem, najlepiej solidne, z porządnymi zaciskami,
• w wilgotnych miejscach biorę IP44,
• pilnuję, żeby przewody były dobrze docięte i mocno dokręcone.

Instalacja 2-żyłowa:

• nie udaję, że „zrobię PE z powietrza”,
• jeśli muszę coś zmienić, to robię to świadomie i najlepiej po konsultacji,
• planuję doprowadzenie przewodu ochronnego przy okazji remontu albo wykonanie nowego obwodu.

Dodatkowo patrzę na obciążenie. Standardowe gniazdo to 16 A, więc teoretycznie wytrzyma sporo, ale praktyka zależy od jakości osprzętu i styków. Tanie gniazdko z miękkimi zaciskami potrafi zrobić problem szybciej, niż człowiek zdąży dopić herbatę.

Bolec uziemiający w gniazdku – jak sprawdzić poprawność podłączenia

Jeśli mam podejrzenia, że coś jest nie tak, to nie zgaduję. Sprawdzam. I robię to możliwie bezpiecznie.

Co można zrobić sensownie (bez wchodzenia w ryzyko):

• Użyć testera gniazd. On pokaże typowe błędy typu „brak PE” albo „zamienione przewody”.
• Obserwować objawy: ciepła wtyczka, iskrzenie, trzaski, luźne trzymanie wtyczki. To nie są „uroki domu”, tylko sygnały.
• Zlecić elektrykowi pomiar: ciągłość przewodu ochronnego, impedancja pętli zwarcia, test RCD. To są konkretne rzeczy, a nie wróżenie.

Gdy ktoś mnie pyta, czy multimetrem „da się sprawdzić uziemienie”, to mówię: da się coś podejrzeć, ale łatwo o błąd i łatwo o wypadek. Dlatego ja wolę prosty tester albo fachowe pomiary.

Kiedy wzywać elektryka: 5 sytuacji, w których nie warto działać samemu

Są prace, które ogarniesz sam, a są takie, gdzie naprawdę lepiej odpuścić. Ja wzywam elektryka bez gadania, gdy widzę choć jedną z tych rzeczy:

1. Gniazdko lub przewody się nagrzewają, czuć „elektryczną spaleniznę”.
2. Zabezpieczenia wybijają losowo, zwłaszcza przy konkretnych urządzeniach.
3. W puszce są dwa przewody, a ktoś wcześniej montował gniazdko typu E (z bolcem) i wygląda to na kombinację.
4. Instalacja jest aluminiowa i ma ślady nadpaleń albo kruszenia izolacji.
5. Potrzebuję gniazd w łazience/kuchni i nie mam pewności, czy obwód ma RCD 30 mA oraz poprawny PE.

Tu nie chodzi o straszenie. Chodzi o to, że elektryk w godzinę zrobi pomiary i powie, czy masz temat do drobnej poprawki, czy do większej modernizacji. A ja wolę znać prawdę, nawet jeśli jest trochę niewygodna.

FAQ: pytania, które najczęściej padają o gniazdka z bolcem i uziemienie

Czy gniazdko z bolcem zawsze oznacza, że mam uziemienie?

Nie zawsze. Sam bolec w osprzęcie nie gwarantuje, że w ścianie jest przewód PE i że ktoś go poprawnie podłączył. Dlatego traktuję to jak wskazówkę, a nie dowód.

Jak szybko sprawdzić, czy bolec uziemiający w gniazdku działa poprawnie?

Najbezpieczniej robię to tak (mini HowTo):

1. Wkładam tester gniazd do kontaktu i odczytuję układ lampek.
2. Jeśli tester pokazuje błąd, nie „poprawiam” tego sam na czuja.
3. Zlecam pomiary elektrykowi, bo wtedy mam pewność, że PE i RCD działają jak trzeba.

Gniazdko bez bolca – czy bezpieczne, jeśli mam różnicówkę 30 mA?

Różnicówka zwiększa bezpieczeństwo, jednak nie zastępuje przewodu ochronnego. W suchych pomieszczeniach i przy lekkiej elektronice bywa to akceptowalne, ale przy dużym AGD i wilgoci ja tego nie lubię.

Kiedy potrzebne uziemienie jest „bez dyskusji”?

Gdy podłączasz pralkę, zmywarkę, piekarnik, elektronarzędzia albo cokolwiek z metalową obudową w miejscu, gdzie może być wilgoć. Wtedy gniazdko z uziemieniem traktuję jako standard.

Gniazdka w łazience – jakie wybrać, żeby nie żałować?

Biorę bryzgoszczelne (najczęściej IP44), z klapką, z uziemieniem i na obwodzie z RCD 30 mA. Do tego montuję je z rozsądkiem, czyli z dala od strefy prysznica i wanny.

Źródła

• PN-HD 60364 (instalacje elektryczne niskiego napięcia), w tym część dotycząca pomieszczeń z wanną lub prysznicem
• PN-EN 60884-1 (wtyczki i gniazda wtykowe do użytku domowego i podobnego)
• Dokumentacje producentów osprzętu elektroinstalacyjnego: parametry 16 A / 250 V oraz stopnie ochrony IP
• Podręczniki praktyczne dla instalatorów: ochrona przeciwporażeniowa, RCD 30 mA, zasady doboru obwodów gniazd
• Materiały szkoleniowe SEP (podstawy bezpieczeństwa i typowe błędy w instalacjach domowych)
