Jak sprawdzić nachylenie terenu bez drogiego sprzętu

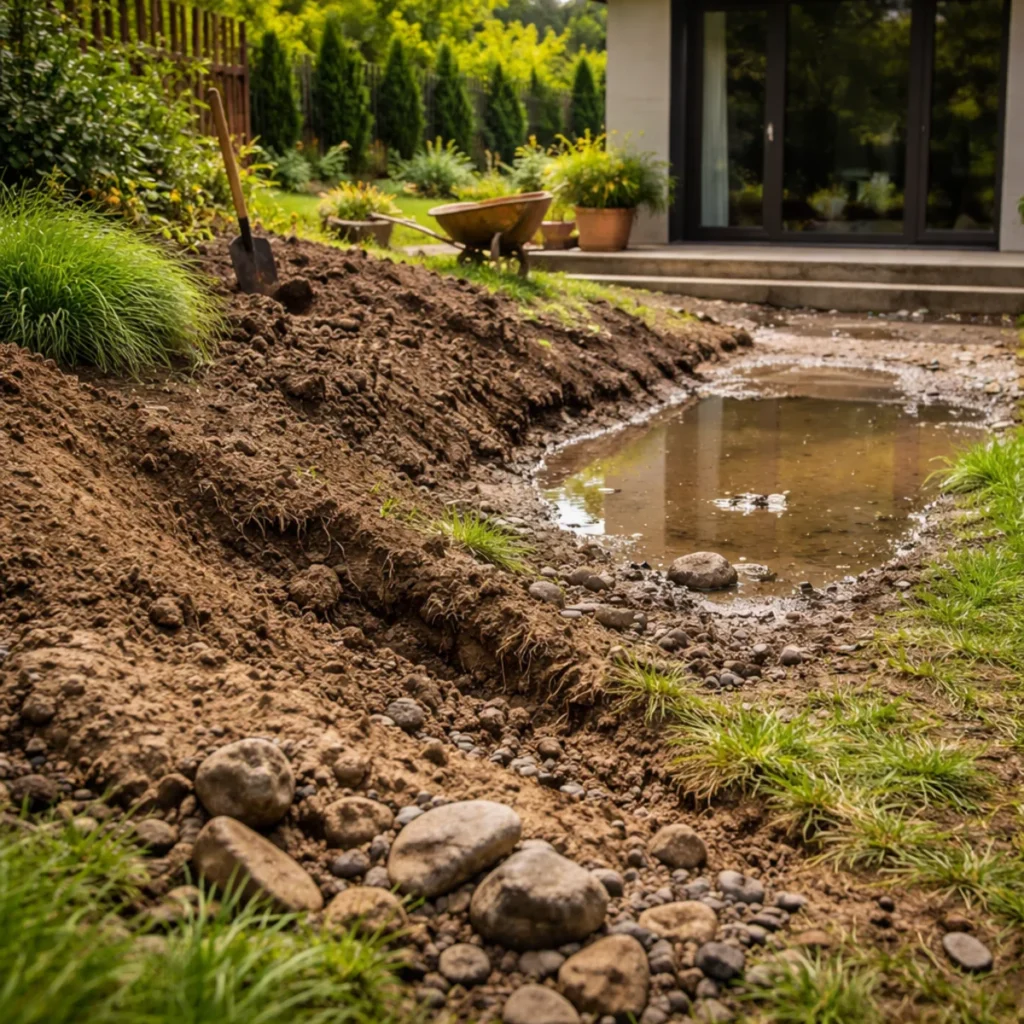

Wiele problemów z wodą na działce, przy domu, tarasie albo ścieżkach zaczyna się od czegoś, czego na pierwszy rzut oka w ogóle nie widać. Teren wydaje się równy, a później nagle okazuje się, że po deszczu woda stoi przy fundamentach, spływa w złą stronę albo wypłukuje ziemię z rabat. Sam nieraz widziałem, że kilka centymetrów różnicy na kilku metrach potrafi zrobić większy bałagan, niż człowiek zakładał na początku. Gdy chcę jak sprawdzić nachylenie terenu bez inwestowania w drogi sprzęt, zaczynam od prostych pomiarów, różnicy wysokości i przeliczenia spadku w procentach. W tym poradniku pokażę też, jak zmierzyć spadek działki, jak obliczyć spadek terenu w procentach i na co zwrócić uwagę, żeby wynik był naprawdę przydatny przy ogrodzie, odwodnieniu i pracach wokół domu.
Co oznacza nachylenie terenu i jak czytać wynik
Gdy ktoś mówi o spadku terenu, najczęściej ma na myśli procent. To najwygodniejszy zapis w praktyce budowlanej i ogrodowej, bo od razu widać, ile teren opada na danym odcinku. Dla mnie najczytelniejsze jest to tak: 1 procent to 1 cm różnicy wysokości na 1 m długości, 2 procent to 2 cm na 1 m, a 5 procent to 5 cm na 1 m. Nie trzeba wtedy bawić się w domysły, tylko od razu wiadomo, czy woda ma gdzie spływać, czy raczej będzie stała przy ścianie, na trawniku albo przy garażu.
Warto też odróżnić procenty od stopni. Nachylenie terenu w stopniach i procentach to nie jest to samo. Procent liczy się z relacji pionu do poziomu, a stopnie opisują kąt. Dla szybkiej orientacji można przyjąć, że 5 procent to około 2,9 stopnia, 10 procent to około 5,7 stopnia, a 20 procent to około 11,3 stopnia. To pozornie małe liczby w stopniach, ale w terenie robią już dużą różnicę.
Jest jeszcze jedna rzecz, którą wiele osób pomija. Wzór działa poprawnie dla odległości poziomej, a nie dla długości mierzonej po skosie po ziemi. Na niewielkim spadku błąd bywa mały, jednak przy większym nachyleniu potrafi już zniekształcić wynik. Właśnie dlatego przy dokładniejszym pomiarze wolę robić krótsze odcinki albo korzystać z listwy, poziomicy i odczytu w kilku punktach.
Jeśli chcesz mieć prostą skalę w głowie, przydaje się taki podział:
- do 3 procent teren zwykle odbieram jako prawie płaski
- od 3 do 7 procent to już lekki, wyraźny spadek
- od 7 do 12 procent robi się stromo jak na zwykłe prace ogrodowe i wygodne użytkowanie
- powyżej 12 procent trzeba myśleć nie tylko o wygodzie, ale też o spływie wody i erozji gruntu
Jak zmierzyć spadek terenu bez niwelatora
Do domowego pomiaru nie potrzebujesz zestawu za kilka tysięcy. W wielu sytuacjach wystarczy to, co już leży w garażu albo w warsztacie. Ja najczęściej biorę:
- poziomicę o długości 1,5 do 2 m
- prostą łatę, listwę albo równą deskę
- taśmę mierniczą 5 do 20 m
- dwa paliki
- sznurek
- marker albo kawałek taśmy
- ewentualnie przezroczysty wąż z wodą
Taki zestaw spokojnie wystarcza, żeby zrobić pomiar nachylenia działki w ogrodzie, przy domu, przy ścieżce albo tam, gdzie planujesz rabatę, opaskę, odpływ wody czy podjazd.
Jak zmierzyć spadek działki poziomicą i łatą

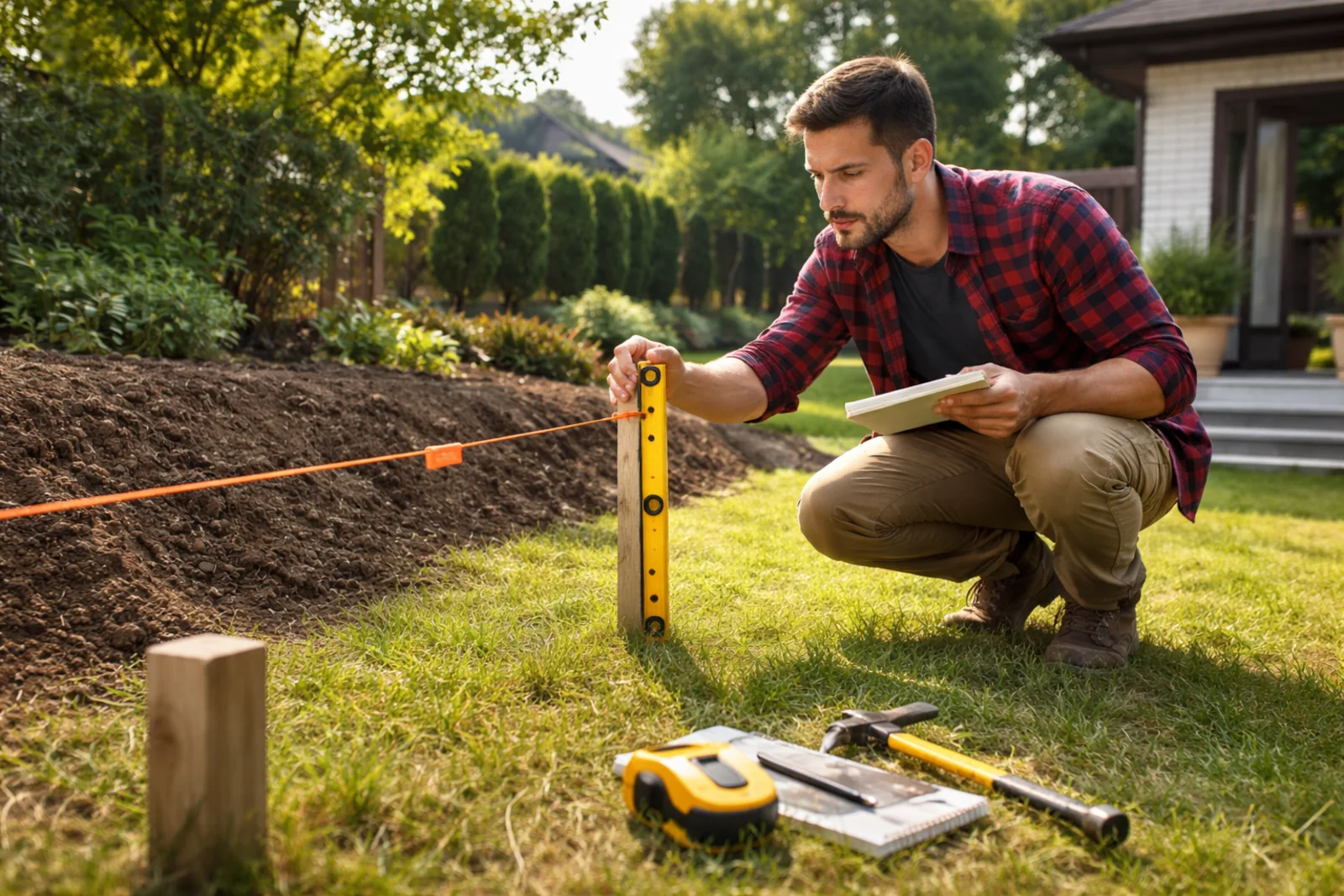

To metoda, którą lubię najbardziej, bo jest prosta i daje bardzo przyzwoity wynik. Wbijam dwa paliki. Między nimi wyznaczam odcinek, na przykład 10 m. Potem przykładam poziomicę do łaty albo prostej listwy, ustawiam ją idealnie w poziomie i sprawdzam, jaka jest różnica wysokości między końcem listwy a gruntem. Jeśli teren jest dłuższy, powtarzam pomiar kilka razy, segment po segmencie, a na końcu sumuję różnice.
Przykład z życia jest prosty. Masz odcinek 10 m. Po zsumowaniu wychodzi 40 cm różnicy wysokości. Liczysz 0,40 m podzielone przez 10 m razy 100. Wynik to 4 procent. I już wiesz, z czym pracujesz. Bez zgadywania, bez patrzenia na teren na oko, bo oko bardzo często oszukuje, zwłaszcza przy dużej, otwartej działce.
Jak sprawdzić spadek działki bez niwelatora przy pomocy wężówki
Wężówka, czyli przezroczysty wąż z wodą, to stary i nadal bardzo skuteczny patent. Poziom wody w obu końcach węża ustawia się na tej samej wysokości, więc możesz przenieść poziom z punktu A do punktu B nawet wtedy, gdy po drodze masz krzaki, rabaty, nierówności albo murki. Z mojego doświadczenia to bardzo wygodna metoda przy domu, przy tarasie, przy opasce i tam, gdzie nie chcesz kupować niwelatora. Samą różnicę wysokości mierzysz wtedy od znaku odniesienia do gruntu w drugim punkcie. Zasada jest ta sama: różnica wysokości, odległość, procent. Podstawa pomiaru pozostaje identyczna jak w metodzie rise over run.
Czy telefonem da się zmierzyć nachylenie terenu
Tak, ale traktuję to raczej jako wstępne rozeznanie niż ostateczny pomiar pod roboty. Smartfon z funkcją poziomicy albo inklinometru potrafi pokazać kąt listwy, deski albo powierzchni. To bywa przydatne, kiedy chcesz szybko sprawdzić taras, podjazd, stopień, obrzeże albo krótki odcinek ścieżki. Jeśli jednak planujesz odwodnienie, kostkę, fundament, opaskę przy domu albo większe niwelacje, wolę potwierdzić wynik klasycznym pomiarem na palikach. NRCS wprost zaznacza, że ręczne przyrządy do odczytu spadku nadają się do ogólnego planowania, ale nie do projektowania i odbioru robót budowlanych.
Jak sprawdzić spadek terenu na mapie z warstwicami
Na większej działce albo przed zakupem gruntu bardzo pomaga mapa topograficzna z warstwicami. Warstwice łączą punkty o tej samej wysokości, a ich rozstaw sporo mówi o spadku. Jeśli linie leżą blisko siebie, teren jest stromy. Jeśli są od siebie szeroko odsunięte, teren jest łagodniejszy. W praktyce to świetny sposób, żeby jeszcze przed pierwszym wbiciem palika ocenić, gdzie mogą pojawić się problemy z wodą, dojazdem albo niwelacją.
Jak obliczyć spadek terenu w procentach i w stopniach
Wzór jest prosty:
spadek procentowy = różnica wysokości / odległość pozioma x 100
I naprawdę warto go zapamiętać, bo wraca ciągle. Przy domu. W ogrodzie. Przy podjeździe. Nawet przy zwykłym trawniku. USGS opisuje tę samą zasadę jako rise divided by run, czyli pion przez poziom. To jest sedno całej sprawy.
Dla szybkiego liczenia możesz użyć takich przykładów:
- Odcinek 5 m i różnica wysokości 10 cm
0,10 / 5 x 100 = 2 procent - Odcinek 10 m i różnica wysokości 25 cm
0,25 / 10 x 100 = 2,5 procent - Odcinek 10 m i różnica wysokości 50 cm
0,50 / 10 x 100 = 5 procent - Odcinek 20 m i różnica wysokości 1,2 m
1,20 / 20 x 100 = 6 procent
To już daje konkret. Widzisz liczby, a nie tylko wrażenie, że teren chyba trochę opada.
Jak przeliczyć nachylenie terenu ze stopni na procenty
Tu wchodzi prosta zależność trygonometryczna. Procent spadku to tangens kąta razy 100. Nie musisz liczyć tego ręcznie, bo wystarczy kalkulator w telefonie, ale dobrze wiedzieć, co z czego wynika. Dzięki temu nie pomylisz 5 stopni z 5 procentami, bo to wcale nie jest to samo. 5 stopni to około 8,7 procent, czyli teren wyraźnie bardziej stromy, niż wielu osobom się wydaje. Sama idea przeliczania kąta ze stosunku pionu do poziomu wynika bezpośrednio z definicji kąta nachylenia i procentu spadku.
Dla orientacji:
- 1 procent to około 0,57 stopnia
- 2 procent to około 1,15 stopnia
- 5 procent to około 2,86 stopnia
- 10 procent to około 5,71 stopnia
- 15 procent to około 8,53 stopnia
- 20 procent to około 11,31 stopnia
To jest bardzo przydatne, kiedy aplikacja pokazuje stopnie, a ty chcesz wiedzieć, jaki to realnie spadek terenu w procentach.
Jaki spadek terenu jest dobry przy domu, tarasie i w ogrodzie
To pytanie wraca stale i słusznie, bo sam pomiar bez interpretacji niewiele daje. Przy samym budynku sprawa jest dość jasna. Wytyczne EPA dotyczące kontroli wilgoci zalecają spadek terenu od budynku rzędu 5 procent, czyli 6 cali na 10 stóp. Po przeliczeniu daje to około 15 cm na 3 m. Innymi słowy: teren przy ścianie nie powinien być prawie płaski, bo wtedy woda często zatrzymuje się tam, gdzie nie powinna.
W praktyce przy opasce wokół domu, przy ścieżce obok elewacji i przy strefie wejścia staram się myśleć właśnie w tych kategoriach. Jeśli na 3 m masz ledwie 2 albo 3 cm różnicy, to jest za mało. Jeśli masz około 15 cm, woda dostaje już czytelny kierunek. Oczywiście teren, gleba, nawierzchnia, rynny i odwodnienie robią swoją robotę, ale sam spadek to punkt wyjścia. I tu nie ma co czarować, bo później kończy się to zawilgoconą ścianą, mokrą opaską albo błotem przy tarasie.
Przy ogrodzie, trawniku czy zwykłej rabacie nie zawsze potrzebujesz aż takiego spadku. Z mojego punktu widzenia często wystarcza łagodny, czytelny odpływ, który nie robi z rabaty zjeżdżalni. Trawnik dobrze znosi niewielkie nachylenie. Rabaty też, o ile woda nie stoi w miejscu i nie wypłukuje ziemi przy każdym mocniejszym deszczu. Na większych skarpach trzeba już patrzeć na długość stoku, rodzaj gleby i ryzyko erozji, bo sama stromość to jeszcze nie wszystko. NRCS podkreśla, że na podatność na erozję wpływa nie tylko procent spadku, ale też długość stoku, przepuszczalność, tekstura gleby i roślinność.
Przy podjeździe i ścieżkach trzeba dodatkowo myśleć o komforcie chodzenia, odprowadzaniu wody i późniejszym użytkowaniu zimą. Zbyt mały spadek oznacza kałuże. Zbyt duży robi się niewygodny i zwiększa problem spływu. Dlatego tu nie patrzę tylko na liczbę, ale też na kierunek odpływu i to, czy woda nie leci prosto na garaż, schody albo drzwi wejściowe.
Kiedy domowy pomiar wystarczy, a kiedy lepiej potwierdzić wynik
Nie ma sensu przepłacać tam, gdzie wystarczy zdrowy rozsądek i dobra miarka. Jeśli chcesz sprawdzić jak zmierzyć spadek terenu pod trawnik, rabatę, ścieżkę z kruszywa, obrzeża albo niewielką niwelację w ogrodzie, domowe metody zwykle są wystarczające. Da się nimi spokojnie określić, czy masz 1 procent, 3 procent albo 6 procent, a to już bardzo dużo mówi.
Jeśli jednak w grę wchodzi podjazd z kostki, odwodnienie liniowe, strefa przy fundamencie, taras przy domu, murek oporowy, większa skarpa albo jakakolwiek robota, w której kilka centymetrów robi różnicę, wtedy wolę wynik potwierdzić dokładniejszym sprzętem albo pomiarem wykonanym profesjonalnie. To nie jest przesada. Ręczne przyrządy i proste metody świetnie nadają się do planowania, ale nie zastąpią dokładnego tyczenia i pomiaru wykonawczego.
Najczęstsze błędy przy pomiarze nachylenia działki
Tu potyka się naprawdę sporo osób. I potem wychodzi, że wynik niby był, ale nic się nie zgadza.
Najczęstsze błędy to:
- mierzenie odległości po skosie zamiast w poziomie
- zbyt krótki odcinek pomiarowy na nierównym gruncie
- brak podziału długiego stoku na krótsze fragmenty
- przykładanie poziomicy do krzywej listwy
- odczyt z łaty ustawionej nie do pionu
- pomiar zaraz po świeżym przekopaniu albo po koleinach
- ocenianie działki tylko na oko
- mylenie stopni z procentami
Szczególnie zdradliwy jest pomiar na świeżo wzruszonej ziemi. Po deszczu, po pracy koparki albo po rozplantowaniu humusu teren wygląda inaczej niż po kilku tygodniach. Ziemia siada, koła robią lokalne zagłębienia, a człowiek łapie fałszywy obraz. Dlatego gdy zależy mi na sensownym wyniku, mierzę w kilku przekrojach, nie w jednym. Dzięki temu widzę, czy stok jest prosty, czy raczej ma lokalne dołki i przewyższenia.
HowTo jak sprawdzić nachylenie terenu krok po kroku
- Wyznacz dwa punkty pomiarowe.
Najlepiej zacząć od odcinka 5 m, 10 m albo 20 m, zależnie od wielkości działki i celu pomiaru. - Zmierz odległość między punktami.
Zapisz wynik w metrach. Staraj się myśleć o odległości poziomej, nie o długości po skosie. - Sprawdź różnicę wysokości.
Użyj poziomicy i łaty, wężówki albo innej prostej metody przeniesienia poziomu. - Zapisz różnicę w metrach lub centymetrach.
Przykład: 32 cm to 0,32 m. - Oblicz spadek.
Podziel różnicę wysokości przez odległość i pomnóż przez 100. - Powtórz pomiar obok.
Jeden przekrój to za mało, jeśli teren ma pagórki, koleiny albo nieregularny profil. - Oceń kierunek odpływu.
Sama liczba nie wystarczy. Sprawdź jeszcze, dokąd realnie pójdzie woda po deszczu.
FAQ
Czy telefonem da się dokładnie sprawdzić nachylenie terenu
Da się zrobić wstępne rozeznanie, zwłaszcza na krótkim odcinku albo na twardej powierzchni. Do ogólnej oceny to bywa wygodne. Gdy jednak planujesz roboty przy domu, kostce, odwodnieniu albo fundamencie, lepiej potraktować telefon jako pomoc, a nie jedyne źródło wyniku. Ręczne przyrządy same w sobie służą raczej do planowania niż do dokładnych prac wykonawczych.
Jak sprawdzić nachylenie terenu na 10 metrów
Najwygodniej wyznaczyć dokładnie 10 m, a potem sprawdzić różnicę wysokości między początkiem i końcem. Jeśli wyjdzie 10 cm, masz 1 procent. Jeśli 30 cm, masz 3 procent. Natomiast jeśli 50 cm, masz 5 procent. Na 10 m liczy się to wyjątkowo prosto, dlatego ten dystans bardzo lubię do szybkiej oceny działki.
Jak sprawdzić nachylenie działki pod odwodnienie
Najpierw sprawdź teren przy samym budynku, potem w pasie kilku metrów dalej, a na końcu miejsce, w które woda ma odpływać. Chodzi nie tylko o to, czy grunt opada, ale też czy opada we właściwą stronę. Przy domu punktem odniesienia jest zwykle wyraźny spadek od ściany, a nie w jej kierunku. W wytycznych EPA pojawia się 5 procent od budynku jako praktyczny kierunek dla kontroli wilgoci przy fundamencie.
Jak przeliczyć stopnie na procenty bez specjalnego programu
Wystarczy kalkulator z funkcją tangens. Bierzesz kąt, liczysz tangens i mnożysz przez 100. Na co dzień wystarczy zapamiętać, że 5 stopni to około 8,7 procent, a 10 procent to nie 10 stopni, tylko około 5,7 stopnia. To rozróżnienie ratuje przed bardzo częstym błędem.
Kiedy najlepiej mierzyć spadek terenu
Najlepiej wtedy, gdy teren jest już mniej więcej ustabilizowany i widzisz jego realny profil. Nie bezpośrednio po koparce, nie po świeżym dosypaniu ziemi i nie tylko w jednym punkcie. Dobrze też obejrzeć działkę po deszczu, bo wtedy wychodzi czarno na białym, gdzie woda stoi, a gdzie ucieka za szybko.
Czy warstwice na mapie wystarczą przed zakupem działki
Do pierwszej oceny jak najbardziej tak. Warstwice bardzo dobrze pokazują, czy teren jest łagodny, czy stromy, bo ich rozstaw oddaje ogólny charakter stoku. Nie zastąpi to pomiaru w terenie, ale przed zakupem działki daje naprawdę sporo informacji i pozwala uniknąć przykrych niespodzianek.
Czy warto mierzyć nachylenie terenu przed budową i ogrodem
Moim zdaniem zdecydowanie tak. To jeden z tych prostych pomiarów, które potrafią oszczędzić nerwy, czas i poprawki. Dzięki niemu wcześniej wiesz, czy trzeba dowieźć ziemię, skorygować niwelację, zmienić kierunek ścieżki, podnieść fragment podjazdu albo lepiej rozplanować rabaty i odpływ wody.
Źródła
- U.S. Geological Survey, To Determine Percent of Slope and Angle of Slope, materiał edukacyjny wyjaśniający wzór rise over run oraz zależność między procentem spadku i kątem nachylenia.
- USDA NRCS, Hand Levels, Abney Levels and Clinometers, materiał terenowy o użyciu klinometrów i poziomnic ręcznych oraz o tym, że służą głównie do ogólnego planowania, a nie do projektowania i odbioru robót.
- U.S. Environmental Protection Agency, Moisture Control Guidance for Building Design, Construction and Maintenance, wytyczne dotyczące odprowadzania wody od budynku, w tym zalecany spadek 5 procent od fundamentu.
- U.S. Geological Survey, 7.5 Minute OnDemand Topo Cartographic Specifications, opis warstwic, interwału poziomic i zależności między ich rozstawem a stromizną terenu.
- USDA NRCS, Soil Survey Manual oraz materiały edukacyjne NRCS dotyczące klas nachylenia, wpływu spadku na spływ wody i erozję oraz terenowych metod oceny stoku.
