Kotwa chemiczna w pustaku – tuleja decyduje o nośności

Co zrobić przed montażem

W pustaku ceramicznym lub innym materiale z pustymi komorami nie można montować kotwy chemicznej dokładnie tak samo jak w betonie. Potrzebny jest kompletny system przeznaczony do muru otworowego: właściwa żywica, tuleja perforowana, odpowiedni pręt oraz parametry montażu zgodne z dokumentacją producenta.

Co sprawdzić przed wierceniem?

Najpierw ustal, z jakiego materiału wykonano ścianę. Znaczenie ma nie tylko to, czy jest to pustak ceramiczny, ale również jego grubość, układ komór oraz stan techniczny. W starym lub popękanym murze nawet prawidłowo wykonana kotwa może mieć mniejszą nośność niż w nowym materiale.

Przed rozpoczęciem pracy sprawdź:

• rodzaj i grubość pustaka,
• przewidywane obciążenie mocowania,
• średnicę pręta gwintowanego,
• wymagany rozmiar tulei siatkowej,
• minimalną głębokość osadzenia,
• odległość otworu od krawędzi ściany,
• wymagany rozstaw pomiędzy kotwami.

Do odpowiedzialnych mocowań nie należy dobierać elementów wyłącznie na podstawie ich średnicy. Pręt, tuleja i zaprawa powinny tworzyć konfigurację przewidzianą w dokumentacji jednego systemu.

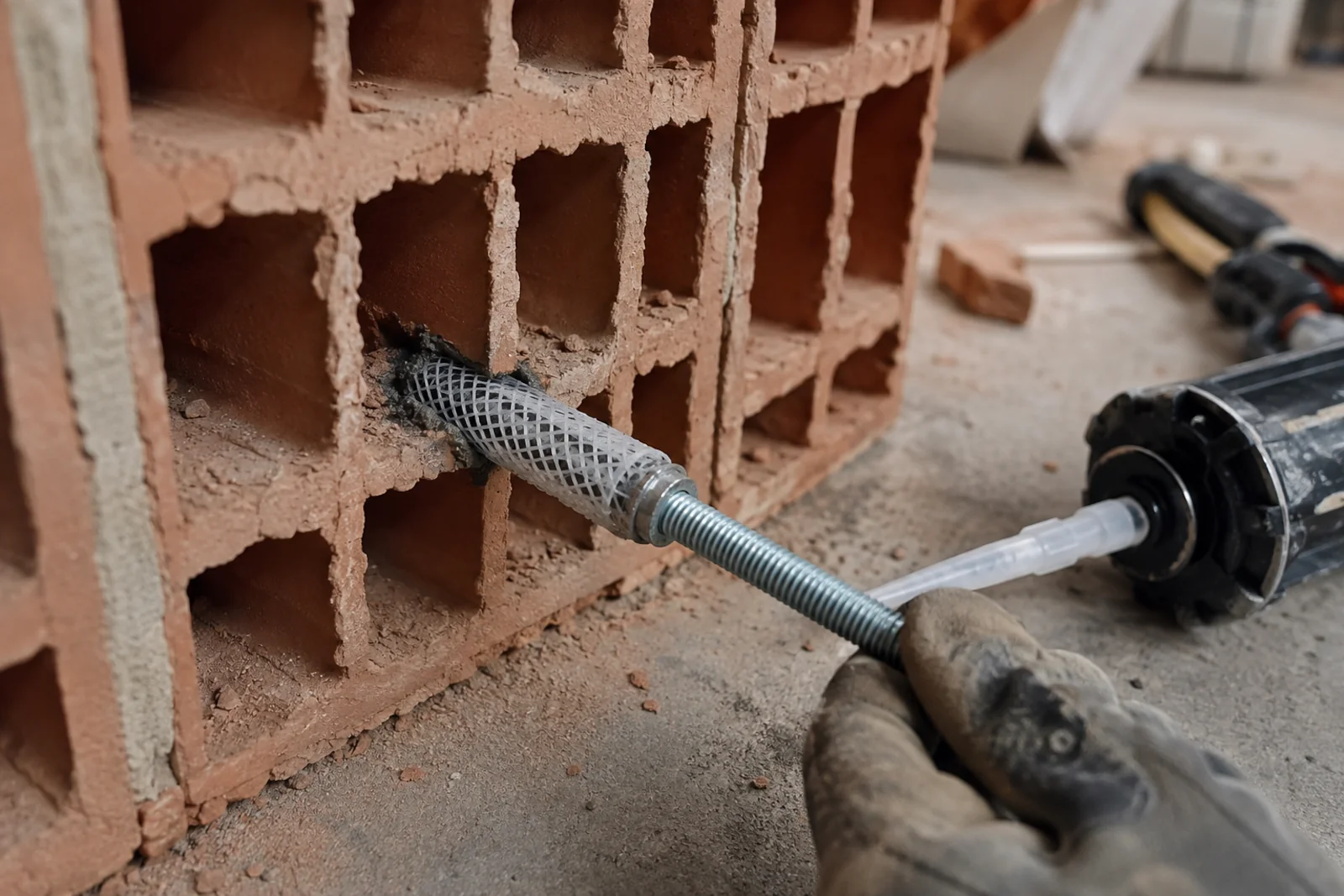

Prawidłowa kolejność montażu

Podstawowa kolejność prac wygląda następująco:

1. Rozpoznaj rodzaj pustaka i wybierz system przeznaczony do muru otworowego.
2. Dopasuj tuleję do średnicy pręta, otworu i wymaganej głębokości.
3. Zaznacz miejsce mocowania z zachowaniem wymaganej odległości od krawędzi.
4. Wywierć otwór bez udaru, jeżeli instrukcja produktu nie wskazuje inaczej.
5. Przygotuj otwór dokładnie według zaleceń producenta.
6. Umieść tuleję siatkową w otworze.
7. Wypełnij tuleję odpowiednią ilością zaprawy.
8. Wsuń pręt ruchem obrotowym na wymaganą głębokość.
9. Pozostaw mocowanie bez obciążenia do zakończenia czasu wiązania.
10. Zamontuj element i dokręć nakrętkę właściwym momentem.

Podczas wiązania pręt nie powinien być przesuwany, obracany ani obciążany. To, że zaprawa wypływająca przy otworze jest już twarda, nie oznacza jeszcze, że całe mocowanie osiągnęło wymaganą wytrzymałość.

Od czego naprawdę zależy nośność?

Tuleja jest bardzo ważna, ale nie odpowiada za nośność samodzielnie. Jej zadaniem jest zatrzymanie zaprawy w strefie kotwienia, rozprowadzenie jej przez perforację oraz ograniczenie uciekania żywicy do pustych komór.

Ostateczna nośność zależy jednak również od:

• rodzaju i wytrzymałości pustaka,
• grubości jego ścianek,
• rodzaju zaprawy iniekcyjnej,
• średnicy i materiału pręta,
• długości tulei,
• głębokości osadzenia,
• rozstawu kotew,
• odległości od krawędzi muru,
• kierunku działania obciążenia,
• jakości wykonania otworu i montażu.

Tuleja nie sprawi, że pustak zacznie zachowywać się jak pełny beton. Jeżeli ścianki materiału są cienkie, popękane albo mocowanie znajduje się zbyt blisko krawędzi, ograniczeniem może być sam mur, a nie żywica czy pręt.

Średnica tulei, pręta i otworu

Oznaczenia M8, M10 czy M12 odnoszą się do średnicy gwintu pręta, a nie bezpośrednio do średnicy otworu w ścianie. Tuleja musi mieć większą średnicę niż pręt, a otwór powinien odpowiadać zewnętrznej średnicy tulei wskazanej w instrukcji.

Przykładowe rodziny tulei mogą obejmować średnice zewnętrzne 12, 16 lub 20 mm oraz różne długości, ale nie jest to uniwersalna tabela do wszystkich żywic i prętów. Rawlplug wyraźnie zaznacza, że rozmiar tulei powinien zostać dopasowany do średnicy oraz głębokości otworu. zakładać, że pręt M10 zawsze wymaga takiego samego otworu.** Wymiary trzeba sprawdzić w tabeli konkretnego zestawu.

Długość tulei

Zbyt krótka tuleja może nie obejmować wymaganej strefy zakotwienia. Zbyt długa nie zawsze zwiększy nośność, za to może powodować większe zużycie zaprawy i wyjście poza przebadaną konfigurację.

Długość musi odpowiadać:

• geometrii pustaka,
• wymaganej głębokości osadzenia,
• długości pręta w podłożu,
• zakresowi dopuszczonemu w dokumentacji systemu.

Nie należy samodzielnie wydłużać strefy kotwienia tylko dlatego, że w ścianie można wywiercić głębszy otwór. Hilti podkreśla, że konfiguracje wykraczające poza opublikowane wyniki badań i instrukcje montażu nie mogą być automatycznie oceniane na podstawie danych dla krótszego lub innego mocowania. tworzywa czy metalowa?

Tuleja z tworzywa dobrze sprawdza się w typowych, powtarzalnych mocowaniach, jeśli jej wymiary odpowiadają tabeli danego systemu. Zwykle ma kołnierz, element centrujący i zamknięcie ograniczające wypływ zaprawy.

Tuleja metalowa może być przydatna przy niestandardowej głębokości albo wtedy, gdy producent przewiduje jej przycinanie. Nie oznacza to jednak automatycznie większej nośności. Nadal trzeba przestrzegać konfiguracji wynikającej z dokumentacji żywicy i pręta.

Jak nie przepłacić?

Najdroższy kartusz i najgrubszy pręt nie muszą być najlepszym wyborem. W praktyce bardziej opłaca się kupić kompletny, zgodny zestaw niż przypadkowo łączyć żywicę jednej marki, tuleję drugiej i pręt o nieznanej klasie.

Przed zakupem sprawdź:

1. czy żywica jest przeznaczona do muru otworowego,
2. czy producent podaje pasujące tuleje,
3. czy dostępna jest tabela dla planowanego pręta,
4. ile zaprawy potrzeba na jedno mocowanie,
5. jaki pistolet jest wymagany do kartusza,
6. czy w zestawie znajduje się właściwy mieszacz statyczny.

Kompletność systemu ma większe znaczenie niż samo oznaczenie typu żywicy. Oceny techniczne odnoszą się do określonych zestawów elementów, a nie do dowolnej zaprawy połączonej z dowolną tuleją. ować kotwę chemiczną w pustaku krok po kroku?

Poniższa instrukcja pokazuje ogólną kolejność. Wymiary, sposób czyszczenia, ilość żywicy, czas wiązania i moment dokręcania zawsze trzeba sprawdzić na etykiecie, w instrukcji albo w ocenie technicznej konkretnego produktu.

Krok 1. Rozpoznaj podłoże

Sprawdź, czy ściana jest wykonana z pustaka ceramicznego, cegły kratówki, bloczka otworowego czy materiału pełnego. Pomocny może być próbny otwór wykonany w miejscu, które później zostanie zasłonięte.

Jeśli po przejściu przez pierwszą ściankę wiertło nagle wpada w pustą przestrzeń, najprawdopodobniej masz do czynienia z materiałem komorowym. Nie należy jednak na podstawie jednego otworu zakładać dokładnego układu wszystkich komór.

W starym, nietypowym lub osłabionym murze próbne mocowanie i badanie wyrywania mogą być potrzebne przed wykonaniem odpowiedzialnego połączenia. EOTA publikuje osobne zalecenia dotyczące badań metalowych kotew iniekcyjnych wykonywanych na obiekcie. yznacz miejsce otworu

Unikaj wiercenia:

• bardzo blisko krawędzi ściany,
• bezpośrednio przy narożniku pustaka,
• w spoinie, jeżeli system przewiduje montaż w elemencie murowym,
• w miejscu istniejących pęknięć,
• bez sprawdzenia przebiegu przewodów i rur.

Zachowaj odległości od krawędzi i rozstaw kotew podane w dokumentacji produktu. Przesunięcie otworu o kilka centymetrów może być ważniejsze niż zastosowanie grubszego pręta.

Krok 3. Wywierć otwór bez rozbijania ścianek

W typowym pustaku ceramicznym stosuje się wiercenie obrotowe bez udaru, ponieważ udar może wykruszyć cienkie ścianki i powiększyć otwór w sposób niekontrolowany. Fischer wskazuje, że cegły i pustaki perforowane powinny być wiercone ruchem obrotowym, aby nie uszkodzić materiału. wiertła o średnicy podanej dla konkretnej tulei. Wierć prostopadle do powierzchni. Nie „rozruszaj” wiertła na boki, ponieważ nawet niewielkie rozwiercenie może pogorszyć ustalenie tulei.

Krok 4. Przygotuj otwór zgodnie z instrukcją systemu

Nie istnieje jedna prawidłowa procedura czyszczenia dla wszystkich kotew. Hilti podaje czyszczenie jako istotny element montażu kotwy iniekcyjnej, natomiast dla niektórych konfiguracji tulei Rawlplug producent informuje, że osobne czyszczenie nie jest wymagane. sada jest prosta: nie przenoś instrukcji z jednego systemu na drugi. Jeżeli producent wymaga przedmuchania i szczotkowania, wykonaj pełną sekwencję. Jeżeli dokumentacja konkretnego zestawu dopuszcza inną procedurę, stosuj właśnie ją.

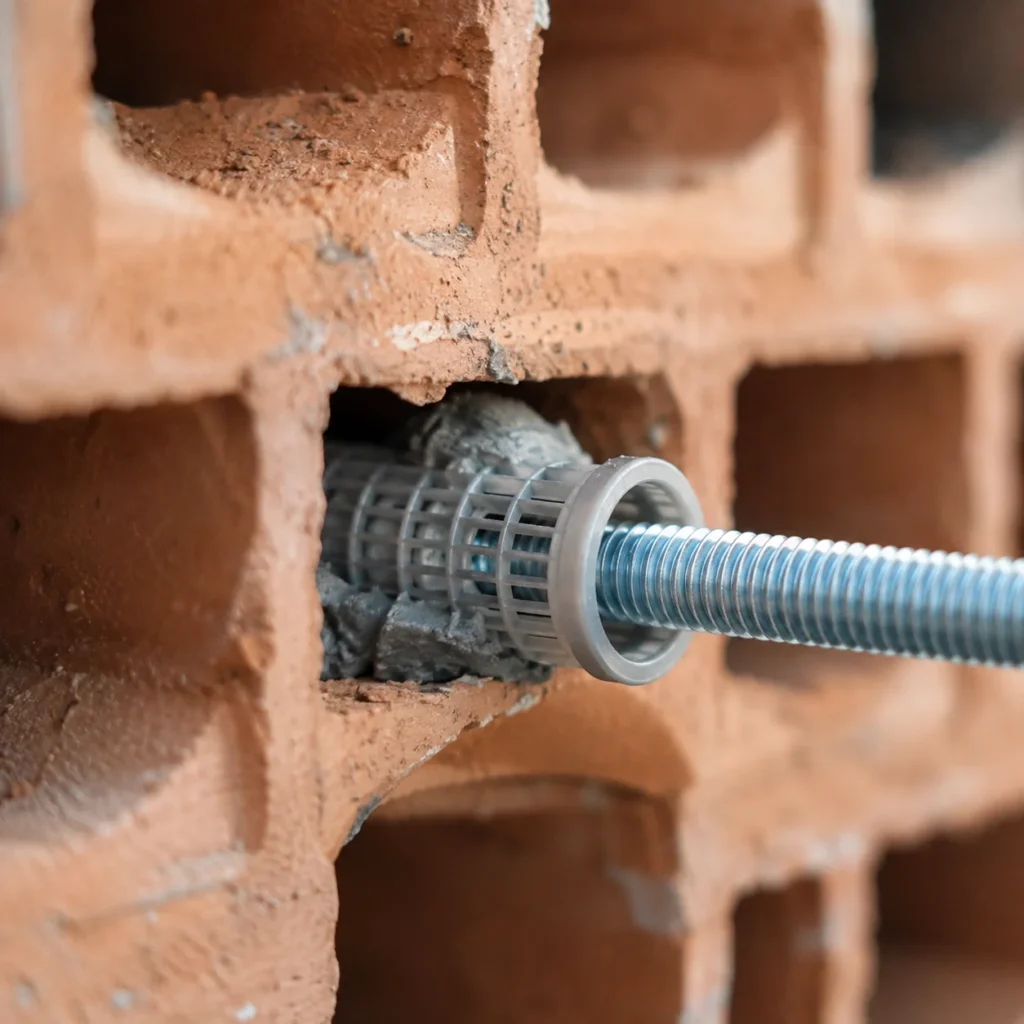

Krok 5. Włóż tuleję

Tuleja powinna wejść bez silnego wciskania i bez obracania się luźno w rozwierconym otworze. Kołnierz zazwyczaj opiera się o powierzchnię ściany lub warstwę, dla której przewidziano montaż.

Jeżeli tuleja:

• wpada zbyt głęboko,
• ma duży luz,
• odkształciła się podczas wkładania,
• została przecięta albo uszkodzona,

nie należy maskować problemu większą ilością żywicy. Trzeba sprawdzić średnicę otworu i zgodność elementów.

Krok 6. Przygotuj kartusz

Załóż mieszacz statyczny wskazany przez producenta. Pierwsza porcja materiału może mieć nieprawidłowe proporcje składników, dlatego należy ją odrzucić zgodnie z instrukcją.

Rawlplug dla części swoich mieszaczy zaleca usunięcie około 10–15 cm początkowo wyciskanej, niejednorodnej zaprawy. Jest to jednak wartość dotycząca konkretnych produktów, a nie uniwersalna ilość dla każdego kartusza. czająca mieszacz powinna mieć jednolity kolor i konsystencję.

Krok 7. Wypełnij tuleję

Końcówkę mieszacza wprowadź możliwie głęboko do tulei i wtłaczaj zaprawę, stopniowo ją wycofując. Dzięki temu ograniczysz powstawanie pustych przestrzeni.

Ilość żywicy powinna odpowiadać instrukcji. Zbyt mała porcja może nie utworzyć odpowiednich wypływów przez siatkę. Zbyt duża powoduje marnowanie materiału i może wypływać na powierzchnię, ale nie musi podnosić nośności.

Instrukcje montażowe Rawlplug dla tulei siatkowych przewidują kolejno umieszczenie tulei, dozowanie żywicy, osadzenie pręta i odczekanie pełnego czasu wiązania przed zakończeniem mocowania. suń pręt ruchem obrotowym

Pręt wprowadzaj powoli, lekko go obracając. Pozwala to otoczyć gwint zaprawą i ogranicza powstawanie pęcherzy powietrza.

Pręt powinien:

• osiągnąć wymaganą głębokość,
• pozostać ustawiony w osi,
• nie wysuwać się samoczynnie,
• mieć wystarczającą długość do założenia mocowanego elementu, podkładki i nakrętki.

Po osadzeniu nie poruszaj nim podczas wiązania.

Krok 9. Odczekaj pełny czas wiązania

Czas wiązania zależy między innymi od rodzaju zaprawy i temperatury podłoża. Niska temperatura zazwyczaj wydłuża proces. Nie należy kierować się wyłącznie tym, że żywica przy wylocie wygląda na twardą.

Przed upływem wskazanego czasu nie wolno:

• dokręcać nakrętki pełnym momentem,
• zawieszać mocowanego elementu,
• obciążać pręta,
• poprawiać jego ustawienia.

Krok 10. Zamontuj element i dokręć nakrętkę

Po pełnym związaniu załóż element, podkładkę i nakrętkę. Dokręcaj kontrolowanie. Zbyt duży moment może uszkodzić cienkie ścianki pustaka albo przeciążyć strefę kotwienia.

Nie stosuj momentu „na wyczucie” przy odpowiedzialnych mocowaniach. Hilti wskazuje, że wymagany moment dokręcania zależy od podłoża i konkretnej konfiguracji kotwy. stwo i typowe błędy

Najwięcej problemów nie wynika ze złej jakości żywicy, lecz z połączenia kilku drobnych błędów montażowych.

Błąd	Możliwy skutek	Co zrobić prawidłowo
Wstrzyknięcie żywicy bez tulei	Zaprawa wpada do komór pustaka	Zastosować tuleję przewidzianą dla systemu
Wiercenie udarowe w pustaku	Wykruszenie ścianek i powiększenie otworu	Wiercić obrotowo bez udaru, o ile instrukcja nie stanowi inaczej
Przypadkowa średnica otworu	Luz tulei albo jej uszkodzenie	Użyć średnicy podanej w tabeli producenta
Za mało żywicy	Niepełne wypełnienie tulei	Dozować zgodnie z instrukcją
Nieodrzucona pierwsza porcja	Nieprawidłowe wymieszanie składników	Wycisnąć porcję startową według instrukcji
Poruszanie prętem podczas wiązania	Naruszenie tworzącego się połączenia	Unieruchomić pręt do końca czasu wiązania
Zbyt wczesne obciążenie	Osłabienie albo zerwanie połączenia	Zachować pełny czas utwardzania
Nadmierne dokręcenie	Pęknięcie ścianki pustaka	Użyć właściwego momentu
Łączenie przypadkowych elementów	Brak potwierdzonych parametrów	Stosować kompletną konfigurację systemową
Montaż przy krawędzi	Wyłamanie fragmentu muru	Zachować wymagane odległości

Kiedy wezwać konstruktora lub wykonać próbę wyrywania?

Pomoc specjalisty jest wskazana, gdy mocowanie ma przenosić obciążenia związane z bezpieczeństwem ludzi albo uszkodzenie mogłoby spowodować poważne szkody. Dotyczy to między innymi:

• balustrad,
• barierek,
• ciężkich zadaszeń,
• markiz poddawanych działaniu wiatru,
• dużych daszków,
• elementów elewacji,
• konsol pod urządzenia,
• konstrukcji podwieszanych,
• mocowań w starym lub spękanym murze.

Próba na budowie jest szczególnie przydatna, gdy nie można dokładnie określić rodzaju pustaka albo stan muru odbiega od podłoża opisanego w dokumentacji. Sama informacja, że zastosowano kotwę chemiczną, nie potwierdza nośności połączenia.

EOTA prowadzi osobne dokumenty dotyczące projektowania oraz badań kotew iniekcyjnych w murze na obiektach. Pokazuje to, że przy nietypowym podłożu wyników z katalogu nie należy automatycznie przenosić na istniejącą ścianę. zęstsze pytania o kotwę chemiczną w pustaku

Czy kotwa chemiczna w pustaku zawsze wymaga tulei?

W typowym pustaku z otwartymi komorami tuleja jest konieczna, aby zatrzymać i rozprowadzić żywicę. Wyjątkiem może być system z innym, wyraźnie opisanym sposobem montażu. Zawsze należy sprawdzić dokumentację konkretnego produktu.

Czy można użyć zwykłego sitka z marketu?

Można zastosować wyłącznie tuleję o wymiarach i konstrukcji zgodnej z używanym systemem. Przypadkowe sitko może nie pasować do otworu, pręta ani ilości dozowanej zaprawy.

Jaki pręt zastosować do kotwy chemicznej w pustaku?

Średnicę, klasę materiału i zabezpieczenie antykorozyjne dobiera się według dokumentacji systemu oraz przewidywanego obciążenia. Nie należy zakładać, że najgrubszy dostępny pręt będzie najlepszy.

Czy pręt nierdzewny zwiększy nośność?

Stal nierdzewna poprawia odporność na korozję w odpowiednich warunkach, ale sama nie zwiększa nośności pustaka. Ograniczeniem nadal może być wytrzymałość ścianek materiału murowego.

Czy w pustaku można wiercić z udarem?

W pustakach ceramicznych zwykle zaleca się wiercenie bez udaru, aby nie wykruszać cienkich ścianek. Ostatecznie należy stosować sposób wiercenia przewidziany w instrukcji danego systemu.

Czy można ponownie użyć rozpoczętego kartusza?

Wiele kartuszy można wykorzystać ponownie po założeniu nowego mieszacza i odrzuceniu początkowej porcji zaprawy. Szczegóły zależą od produktu, sposobu przechowywania i terminu przydatności.

Ile żywicy potrzeba na jedną tuleję?

Nie ma jednej wartości. Zużycie zależy od średnicy i długości tulei, średnicy pręta oraz konstrukcji systemu. Niektóre tuleje ograniczają zużycie zaprawy, ale dawkę należy ustalić na podstawie instrukcji lub kalkulatora producenta.

Czy kotwa chemiczna nadaje się do zawieszenia szafki?

Może się nadawać, ale trzeba uwzględnić masę szafki, zawartość, liczbę punktów mocowania, wysięg oraz stan pustaka. Przy lekkich szafkach często wystarczą właściwie dobrane kołki do pustaków. Kotwa chemiczna ma sens wtedy, gdy potrzebna jest większa kontrola mocowania lub podłoże jest problematyczne.

Kotwa chemiczna w pustaku może stworzyć mocne i trwałe połączenie, ale tylko wtedy, gdy tuleja, żywica i pręt tworzą prawidłowo dobrany system. Najważniejsze jest rozpoznanie podłoża, wiercenie bez niszczenia ścianek, właściwe dozowanie zaprawy oraz zachowanie czasu wiązania. Przy mocowaniach związanych z bezpieczeństwem nie warto zgadywać nośności na podstawie samej średnicy pręta — potrzebne są dane techniczne, obliczenie albo próba wykonana w rzeczywistym murze.

Źródła

• European Organisation for Technical Assessment (EOTA), „EAD 330076-00-0604 – Metal injection anchors for use in masonry”, Europejski Dokument Oceny, wydanie 2017, dostęp: 1 sierpnia 2026 r.
• European Organisation for Technical Assessment (EOTA), „EAD 330076-01-0604-v01 – Metal injection anchors for use in masonry”, Europejski Dokument Oceny, wydanie 2025, dostęp: 1 sierpnia 2026 r.
• European Organisation for Technical Assessment (EOTA), „TR 053:2022 – Recommendations for tests of metal injection anchors for use in masonry to be carried out on construction works”, lipiec 2022 r., dostęp: 1 sierpnia 2026 r.
• European Organisation for Technical Assessment (EOTA), „TR 054:2022 – Design methods for anchorages with metal injection anchors and screw anchors for use in masonry”, lipiec 2022 r., dostęp: 1 sierpnia 2026 r.
• Deutsches Institut für Bautechnik, „ETA-19/0160 – Hilti HIT-HY 270 with HAS-U. Metal injection anchors for use in masonry”, wersja 4, 14 stycznia 2026 r., dostęp: 1 sierpnia 2026 r.
• Instytut Techniki Budowlanej, „ETA-20/0935 – R-KEM II, R-KEM II-S, R-KEM II-W oraz RM50, RM50-S i RM50-W. Metal injection anchors for use in masonry”, wersja 3, 29 lipca 2025 r., dostęp: 1 sierpnia 2026 r.
• Deutsches Institut für Bautechnik, „ETA-20/0729 – fischer injection system FIS V Plus for masonry”, wersja 3, 3 lutego 2025 r., dostęp: 1 sierpnia 2026 r.
• fischerwerke GmbH & Co. KG, „Safety isn’t a question of age – fischer FIS V Plus universal mortar”, 28 sierpnia 2022 r., dostęp: 1 sierpnia 2026 r.
• Hilti Corporation, „HIT-S Plastic screen tube – karta produktu tulei siatkowej do mocowań chemicznych w murze otworowym”, dostęp: 1 sierpnia 2026 r.
• Rawlplug S.A., „R-PLS Plastic Mesh Sleeves – dokumentacja tulei siatkowych do kotew chemicznych”, dostęp: 1 sierpnia 2026 r.
