Multimetr dla majsterkowicza – jakie funkcje są potrzebne
Dobry multimetr dla majsterkowicza powinien mierzyć napięcie AC i DC, rezystancję, ciągłość obwodu, diody oraz prąd stały. Warto również wybrać automatyczną zmianę zakresu, czytelny ekran, bezpieczniki na wejściach prądowych i kategorię co najmniej CAT III 600 V, jeśli przyrząd może być używany przy domowej instalacji 230 V. True RMS jest przydatny przy zasilaczach impulsowych, ściemniaczach, falownikach i innych odbiornikach z odkształconym przebiegiem. Pojemność, temperatura, częstotliwość, Bluetooth czy NCV mogą się przydać, ale nie powinny przesądzać o zakupie. Ważniejsze są rzeczywiste zabezpieczenia wejść, jakość przewodów i wiarygodna dokumentacja producenta.
Multimetr dla majsterkowicza – niezbędne funkcje
| Funkcja | Priorytet | Do czego się przydaje |
|---|---|---|
| Napięcie stałe DC | Niezbędna | Akumulatory, baterie, zasilacze, elektronika samochodowa |
| Napięcie przemienne AC | Niezbędna | Gniazda, przewody zasilające i urządzenia sieciowe |
| Rezystancja | Niezbędna | Sprawdzanie rezystorów, grzałek, przewodów i cewek |

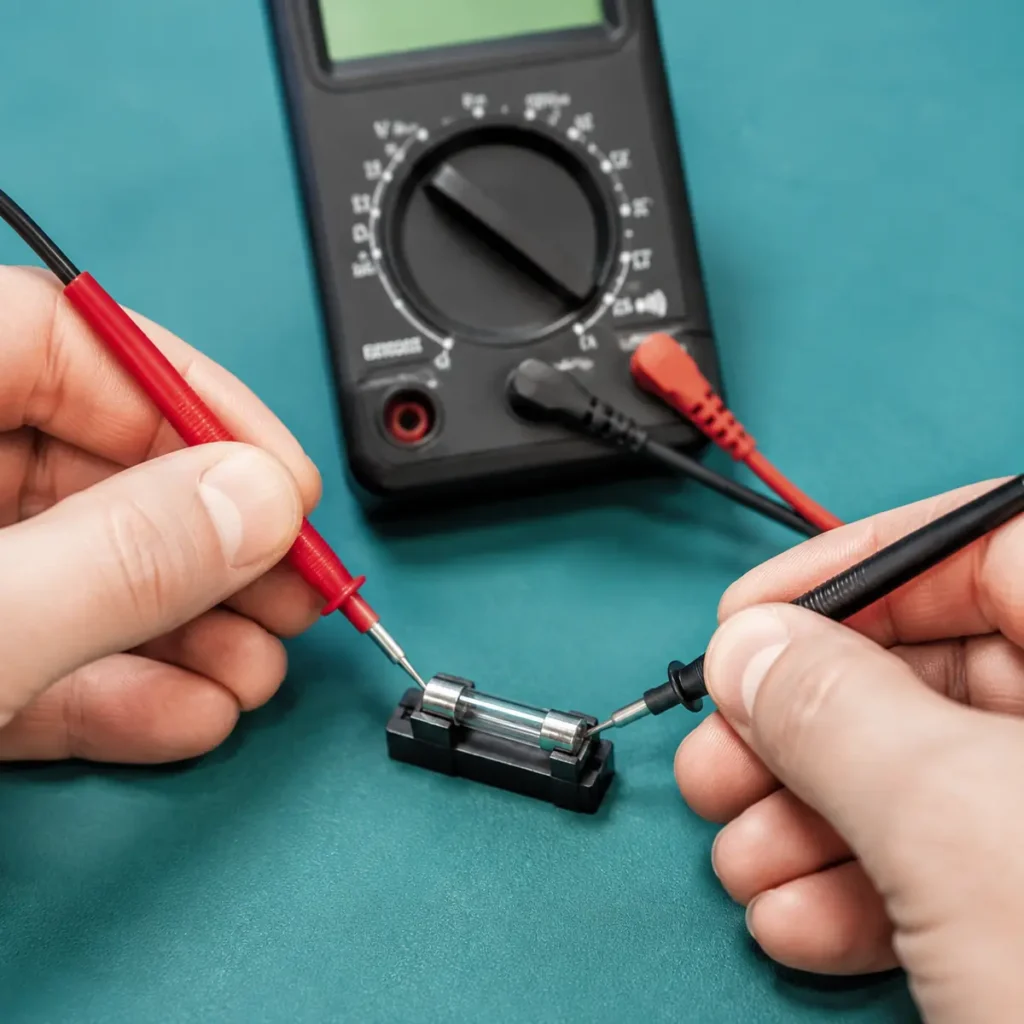

| Test ciągłości z brzęczykiem | Niezbędna | Szybkie wykrywanie przerw w kablach, bezpiecznikach i ścieżkach |
| Test diody | Bardzo przydatna | Diody prostownicze, LED i podstawowa elektronika |
| Pomiar prądu z zabezpieczonym wejściem | Przydatna | Pobór prądu urządzeń i diagnostyka samochodu |
| Automatyczny zakres | Bardzo przydatna | Upraszcza obsługę i ogranicza konieczność ręcznego wybierania zakresu |
| HOLD | Przydatna | Zatrzymuje wynik, gdy ekran jest słabo widoczny |
| Podświetlenie | Przydatna | Praca pod autem, w szafce lub w słabo oświetlonym miejscu |
| True RMS | Zależna od zastosowania | Dokładniejsze pomiary odkształconych przebiegów AC |
| Pojemność | Opcjonalna | Wstępna kontrola kondensatorów |
| Temperatura | Opcjonalna | Ogrzewanie, klimatyzacja, motoryzacja |
| Częstotliwość | Opcjonalna | Generatory, układy sterujące i bardziej zaawansowana elektronika |
Do podstawowych napraw domowych i samochodowych nie potrzeba kilkudziesięciu funkcji. Znacznie ważniejszy jest szybki brzęczyk ciągłości, logicznie opisane gniazda i ochrona przed przypadkowym ustawieniem niewłaściwego trybu.
Najpierw bezpieczeństwo: kategoria CAT i zabezpieczenia
Kategorie CAT informują, w jakim środowisku elektrycznym przyrząd został zaprojektowany do pracy i na jakie przepięcia przejściowe powinien być odporny. Nie należy ich mylić ze zwykłym maksymalnym zakresem napięcia.
- CAT II – odbiorniki podłączane do gniazd, urządzenia domowe i przenośne elektronarzędzia.
- CAT III – część rozdzielcza instalacji budynku, obwody i urządzenia instalowane na stałe.
- CAT IV – początek instalacji, przyłącza, liczniki i przewody zewnętrzne.
Fluke zaleca wybór kategorii odpowiadającej najwyższemu środowisku, w którym przyrząd może być rzeczywiście używany. W domowym warsztacie CAT III 600 V jest rozsądnym poziomem dla uniwersalnego miernika, który może trafić także w pobliże instalacji 230 V. Nie oznacza to jednak, że właściciel miernika ma kwalifikacje do pracy w rozdzielnicy. Fluke – kategorie pomiarowe multimetrów.
Sprawdź kategorię zarówno na obudowie multimetru, jak i na przewodach pomiarowych. Cały zestaw jest ograniczony przez element o niższej kategorii lub niższym napięciu znamionowym.
Warto również szukać:
- ochrony przeciwprzeciążeniowej na wszystkich zakresach,
- wysokoprądowych bezpieczników na wejściach A i mA,
- osłon ograniczających odsłoniętą część metalowych końcówek,
- podwójnej izolacji,
- czytelnej instrukcji z zakresem i dokładnością,
- potwierdzenia badania przez niezależną jednostkę, np. TÜV, UL, CSA lub ETL.
Samo oznaczenie CAT wydrukowane na taniej obudowie nie jest wystarczającym dowodem jakości. Fluke zwraca uwagę, że niezależna certyfikacja pozwala potwierdzić odporność przyrządu na przepięcia i błędne podłączenie. Producent opisuje także specjalne bezpieczniki wysokoenergetyczne, które ograniczają skutki pomyłki na wejściu prądowym. Fluke – standardy bezpieczeństwa urządzeń pomiarowych.
Czy warto dopłacić do True RMS?
True RMS umożliwia dokładniejszy pomiar wartości skutecznej napięcia lub prądu przemiennego, gdy przebieg nie przypomina idealnej sinusoidy. Dotyczy to między innymi:
- ściemniaczy,
- zasilaczy impulsowych,
- sterowników prędkości,
- falowników,
- niektórych urządzeń LED,
- układów z regulacją elektroniczną.
Prosty miernik uśredniający może prawidłowo pokazywać czysty przebieg sinusoidalny, ale przy przebiegach odkształconych jego wynik może być obarczony znacznym błędem. True RMS nie poprawia jednak automatycznie każdego pomiaru. Nadal liczą się pasmo, współczynnik szczytu i dokładność określona w instrukcji. Fluke – czym jest True RMS.
Jeżeli multimetr będzie służył głównie do akumulatora samochodowego, baterii i prostych obwodów DC, True RMS nie jest priorytetem. Jeśli chcesz badać sieć AC i nowoczesne odbiorniki, warto go mieć.
Dobór multimetru do domu, samochodu i elektroniki
Multimetr do prac domowych
Szukaj przede wszystkim:
- CAT III 600 V,
- pomiaru AC i DC,
- True RMS,
- automatycznego zakresu,
- szybkiego testu ciągłości,
- dobrych sond z osłonami końcówek,
- czytelnego podświetlanego wyświetlacza.
Funkcja LoZ, czyli pomiar o obniżonej impedancji wejściowej, pomaga odróżniać rzeczywiste napięcie od napięcia pozornego indukowanego w sąsiednich przewodach. Jest przydatna przy instalacjach, ale nie jest obowiązkowa dla każdego majsterkowicza.
Multimetr do samochodu
Najczęściej potrzebne będą:
- dokładny pomiar napięcia DC,
- zakres do co najmniej 20–60 V DC,
- pomiar prądu do 10 A z bezpiecznikiem,
- test ciągłości i rezystancji,
- MIN/MAX do obserwacji zmian,
- wygodne zaciski lub sondy igłowe jako dodatkowe akcesoria.
Pomiar dużego prądu rozrusznika nie jest zadaniem dla zwykłego wejścia 10 A. Do tego potrzebny jest odpowiedni miernik cęgowy albo specjalistyczny tester.
Multimetr do elektroniki
Tutaj większego znaczenia nabierają:
- zakres miliwoltowy,
- rozdzielczość 6000 wskazań lub większa,
- test diody,
- pojemność,
- częstotliwość,
- szybka ciągłość,
- dokładność podstawowego zakresu DC.
Liczba wskazań nie jest tym samym co dokładność. Wyświetlacz 6000-count może pokazywać więcej zmian wyniku niż model 2000-count, ale rzeczywistą dokładność nadal określa zapis w rodzaju ± procent odczytu plus liczba cyfr.
Które dodatkowe funkcje można pominąć?
- NCV: dobre do wstępnego wykrycia pola elektrycznego, ale niewystarczające do potwierdzenia braku napięcia.
- Bluetooth: przydatny przy rejestracji pomiarów, lecz zbędny przy okazjonalnych naprawach.
- Pomiar temperatury: warto mieć przy HVAC, ogrzewaniu i motoryzacji.
- Częstotliwość i wypełnienie: potrzebne głównie przy układach sterujących i elektronice.
- Test tranzystorów hFE: nie powinien przesądzać o wyborze multimetru.
- Latarka: wygodna, ale nie zastąpi jakości sond i zabezpieczeń.
- Automatyczna identyfikacja funkcji: może ułatwić obsługę, ale trzeba sprawdzić ograniczenia opisane w instrukcji.
Błędy, które mogą uszkodzić miernik albo instalację
Pozostawienie przewodu w gnieździe prądowym
Po pomiarze prądu czerwony przewód należy przełożyć z wejścia A lub mA do gniazda V/Ω. Jeśli pozostanie w wejściu prądowym, a sondy zostaną przyłożone równolegle do źródła napięcia, powstanie zwarcie przez multimetr.
Pomiar prądu tak samo jak napięcia
Napięcie mierzy się równolegle, natomiast prąd wymaga włączenia miernika szeregowo w obwód. To jedna z najważniejszych różnic w obsłudze urządzenia.
Pomiar rezystancji w obwodzie pod napięciem
Rezystancję, ciągłość, diody i pojemność należy sprawdzać po odłączeniu zasilania. Kondensatory trzeba wcześniej bezpiecznie rozładować zgodnie z procedurą odpowiednią dla danego urządzenia. Fluke – podstawy obsługi multimetru.
Uznanie funkcji NCV za potwierdzenie braku napięcia
Bezdotykowy detektor może dać wynik fałszywie dodatni albo fałszywie ujemny. Do formalnego potwierdzania braku napięcia przed rozpoczęciem pracy przeznaczony jest odpowiedni dwubiegunowy wskaźnik zgodny z EN 61243-3, sprawdzony przed i po pomiarze. Fluke wskazuje, że tester dwubiegunowy może potwierdzać brak napięcia także przy rozładowanych bateriach. Fluke – bezpieczeństwo testerów dwubiegunowych.
Prace przy rozdzielnicy, liczniku, instalacji trójfazowej, uszkodzonych przewodach lub nieznanym układzie instalacji należy pozostawić osobie z odpowiednimi kwalifikacjami.
Szybka checklista przed zakupem
- Czy miernik ma odpowiednią kategorię CAT i napięcie znamionowe?
- Czy kategoria jest podana również dla przewodów?
- Czy wejścia prądowe są zabezpieczone właściwymi bezpiecznikami?
- Czy dostępna jest pełna instrukcja i tabela dokładności?
- Czy miernik ma AC, DC, rezystancję, ciągłość i test diody?
- Czy pomiar prądu jest rzeczywiście potrzebny?
- Czy True RMS odpowiada planowanym zastosowaniom?
- Czy gniazda i pokrętło są opisane czytelnie?
- Czy sondy mają osłonięte końcówki i nieuszkodzoną izolację?
- Czy producent podaje niezależne certyfikaty, a nie tylko deklarację marketingową?
