Podłączenie żyrandola 3 kable z sufitu krok po kroku

Podłączenie żyrandola 3 kable z sufitu — BHP i przygotowanie

Jak rozpoznać przewód fazowy, neutralny i ochronny

Zaczynam od identyfikacji żył. Dlaczego od tego? Bo to najprostsza droga, by uniknąć zwarcia i przypadkowych przebitek na obudowie. Standardowo:

• L (fazowy) to brązowy, czarny lub szary.
• N (neutralny) to niebieski.
• PE (ochronny) to żółto-zielony.

Kolory pomagają, ale ich nie zakładam „na wiarę”. Weryfikuję je przyrządem. Włączam napięcie, przykładam próbnik lub sondy multimetru i sprawdzam, która żyła ma potencjał względem N oraz PE. Potem zasilanie wyłączam i przechodzę do montażu. I tak, wiem, to brzmi jak banał, ale to właśnie tu robi się najwięcej błędów.

Kolory przewodów i wyjątki w starych instalacjach

W blokach z lat 70.–90. często spotykam TN-C z dwiema żyłami, gdzie funkcję N i PE pełni wspólny PEN. Wtedy niebieski bywa „neutralno-ochronny”, a żółto-zielonego w ogóle nie ma. Zdarza się też czarny i niebieski w roli dwóch faz do łącznika świecznikowego, a neutralny jest upchnięty w puszce łączeniowej nad drzwiami. Dlatego nie ufam wyłącznie kolorom. Najpierw mierzę, potem łączę.

Bezpieczne użycie próbnika i multimetru

Próbnik neonowy jest szybki, ale pokazuje tylko obecność potencjału na tle ciała. Do pewności biorę multimetr ustawiony na ~600 V AC i mierzę: L–N ≈ 230 V, L–PE ≈ 230 V, N–PE ≈ 0–3 V (w praktyce bywa 1–3 V przez spadki). Zawsze trzymam sondy pewnie, nie dotykam gołych końcówek, a zasilanie wyłączam do samego montażu.

Narzędzia oraz materiały: lista szybka

• Multimetr lub próbnik napięcia.
• Mały i średni wkrętak płaski/PH, ściągacz izolacji, nożyk.
• Złączki WAGO serii 221/2273 (min. 3–5 szt.).
• Kołki i hak/uchwyt sufitowy do 15–20 kg (sprawdzam nośność).
• Taśma izolacyjna, opaski zaciskowe, ewentualnie peszel 16 mm.
• Drabina i rękawice dielektryczne klasy podstawowej.
• Miernik ciągłości lub brzęczyk w multimetrze.

Kiedy wezwać elektryka z uprawnieniami

Wzywam fachowca, gdy:

• Przewody są kruche, nadpalone albo kruszy się izolacja.
• Nie mam w rozdzielnicy RCD 30 mA dla obwodu oświetlenia.
• W łazience chcę zmienić strefę montażu oprawy.
• Nie potrafię ustalić, skąd biorą się dwie fazy w puszce.
• Żyrandol wymaga podwieszenia do belki lub kotew chemicznych.

Schematy podłączenia — najczęstsze warianty żyrandoli

Pojedynczy obwód: jeden włącznik, wiele opraw

To najprostszy układ. Z sufitu wychodzą trzy żyły: L, N, PE. W żyrandolu wszystkie przewody lampek łączę równolegle: wszystkie N do N, wszystkie L do L, a przewód ochronny żyrandola do PE i do metalowego korpusu. Dla domowych obwodów oświetlenia zwykle spotykam przekrój 1,5 mm² i zabezpieczenie B10 A albo B16 A. Ten wariant robię w 20–30 minut.

Łącznik świecznikowy: dwa obwody w żyrandolu

Tu z sufitu często wychodzą cztery żyły (L1, L2, N, PE) albo trzy, ale z jedną fazą rozdzielaną w oprawie. Włącznik świecznikowy ma dwa klawisze i pozwala świecić „połową” żarówek albo wszystkimi naraz. L1 i L2 idą do dwóch sekcji żyrandola. N zostaje wspólny.

Mostkowanie przewodów w kostce

Jeśli producent dał tylko jeden zacisk L w oprawie, robię mostek pomiędzy L1 a L2 w żyrandolu, pamiętając o przekroju i porządnym dociśnięciu żył w złączce. Nie „skręcam” przewodów luzem — używam złączek sprężynowych, żeby nie narobić sobie kłopotów po roku.

Przeróbki ze starej instalacji bez przewodu PE

Gdy widzę tylko dwie żyły, sprawdzam klasę ochronności oprawy. Jeżeli to klasa II (podwójna izolacja — symbol dwóch kwadratów), mogę działać bez PE. Jeśli to klasa I (metalowa obudowa), zalecam dołożenie żyły ochronnej z rozdzielnicy lub wymianę odcinka instalacji. Nie ryzykuję. W łazienkach w ogóle nie akceptuję metalowych opraw bez PE.

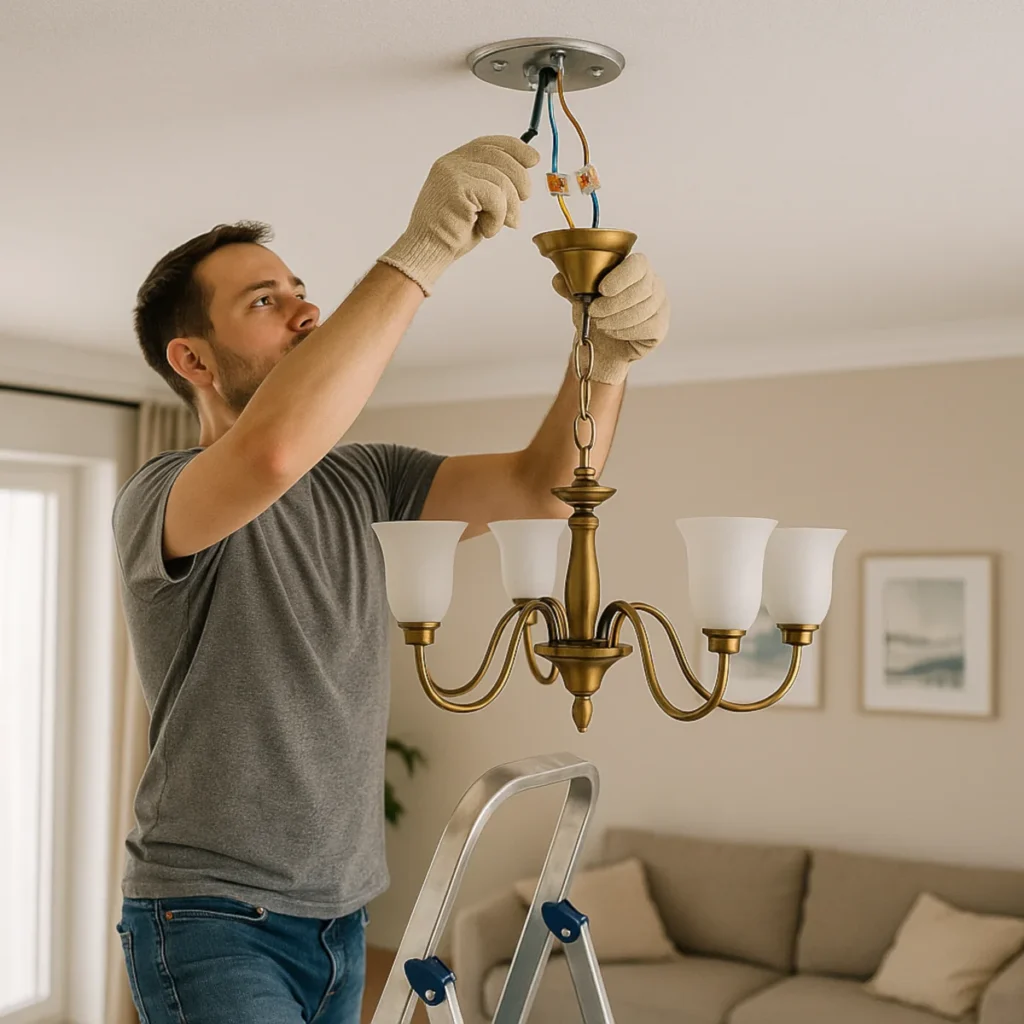

Montaż krok po kroku — od demontażu do testu

Wyłącz zasilanie i przygotuj miejsce pracy

Najpierw wyłączam odpowiedni bezpiecznik i opisuję go taśmą, żeby nikt mi go nie włączył. Potem sprawdzam brak napięcia próbnikiem. Rozkładam karton albo folię pod drabiną, bo śruby lubią upadać. Na koniec testuję zaczep w suficie. Jeżeli stary hak jest luźny, wymieniam go na kotwę rozporową M6/M8 o deklarowanej nośności >20 kg.

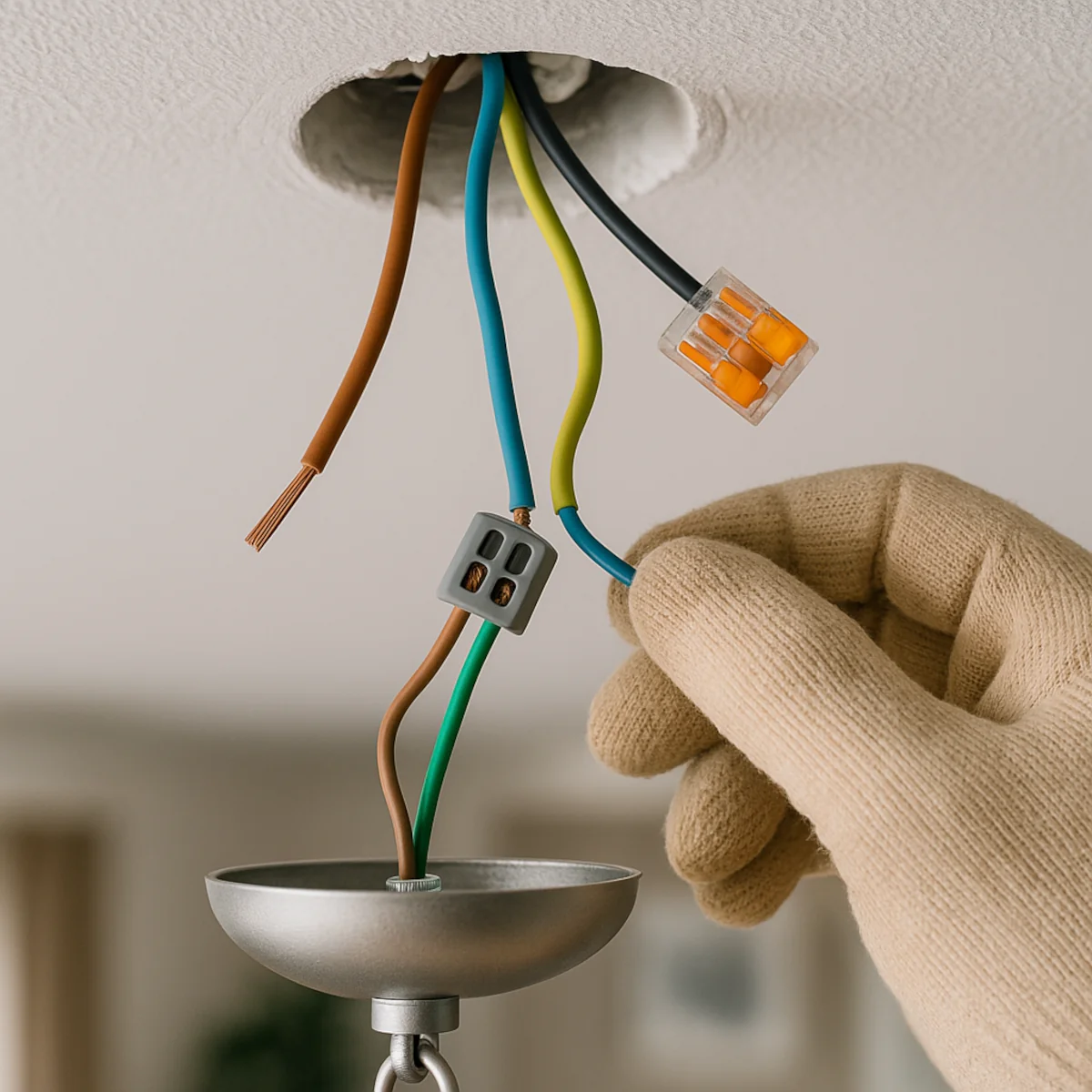

Podłącz PE–N–L w kostce z sufitu

Tu trzymam żelazną zasadę: przewody idą najpierw do złączek, dopiero potem chowam je w rozetce. Zostawiam zapas 8–10 cm, ale bez „waty cukrowej”.

PE (żółto-zielony) do korpusu i zacisku ochronnego

Jeśli oprawa jest metalowa, przewód PE łączę zarówno z zaciskiem oprawy, jak i z przewodem ochronnym instalacji. Sprawdzam, czy oczko/przewód ochronny ma czysty styk z korpusem — bez farby pod podkładką.

N (niebieski) do zacisku neutralnego oprawy

Wszystkie niebieskie z żyrandola spinam w jedną złączkę i łączę z niebieskim z sufitu. Nie mieszam kolorów. Gdy producent dał zaciski śrubowe, nie wpycham dwóch żył pod jedną śrubę, tylko używam złączki i krótko „dojeżdżam” jednym odcinkiem.

L (brązowy/czarny) do zacisku fazowego oprawy

Fazę z sufitu (L) łączę z fazą żyrandola. W wariancie świecznikowym doprowadzam L1 i L2 do dwóch sekcji. Jeżeli muszę zrobić mostek, biorę przewód o tym samym przekroju co reszta i porządną złączkę. Sprawdzam, czy izolacja nie wchodzi pod docisk.

Test działania i najczęstsze błędy

Włączam zasilanie, trzymam rękę z dala od metalowych części i testuję łącznikami. Jeśli żarówki migają, sprawdzam dokręcenie gwintów, zacisków i kompatybilność źródeł LED z ściemniaczem. Jeżeli nie świeci nic, mierzę L–N przy oprawie. Często problemem jest przerwany neutralny ukryty w puszce w ścianie.

Lista kontrolna po montażu:

1. Sprawdź, czy przewód Podłączenie żyrandola 3 kable z sufitu nie łamie się przy wyjściu z rozety.
2. Upewnij się, że PE ma ciągłość do korpusu oprawy.
3. Włóż żarówki o mocy zgodnej z tabliczką (np. max 6×8 W LED).
4. Załóż rozety równo i dociągnij śruby bez siłowania się.

Problemy i diagnostyka — co zrobić, gdy nie działa

Zabezpieczenie wybija po włączeniu

Gdy wywala B10/B16 A lub RCD 30 mA, odłączam żyrandol i mierzę rezystancję między L a PE oraz N a PE. Jeśli miernik pokazuje prawie zero, mam zwarcie do obudowy. Najpierw oglądam oprawkę i przewody w łańcuchu. Często izolacja została przecięta śrubką.

Migotanie lub żarzenie LED po wyłączeniu

Kiedy LED-y żarzą po wyłączeniu, winowajcą bywa łącznik z podświetleniem albo pojemnościowy przesłuch przewodów w ścianie. Wtedy:

• Wymieniam łącznik na model bez neonówki.
• Albo montuję równoległy kondensator klasy X2 (np. 0,1–0,22 µF/275 VAC) w puszce, zgodnie z instrukcją i sztuką.
• Ewentualnie dokładam rezystor obciążający w zestawie „anti-glow” od producenta LED.

Podświetlany włącznik i kondensator równoległy

Jeśli chcę zachować podświetlenie, montuję kondensator równolegle do obwodu lampy. Robię to wyłącznie w puszce, w złączkach, bez „skrętek”. Sprawdzam, czy element ma oznaczenie X2 i napięcie pracy ≥275 VAC.

Brak przewodu ochronnego — jak poprawić bezpieczeństwo

Gdy nie mam PE, mam trzy wyjścia. Pierwsze: wymieniam odcinek instalacji i dokładam przewód ochronny do rozdzielnicy. Drugie: stosuję oprawę klasy II z podwójną izolacją. Trzecie: dokładam RCD 30 mA na obwodzie i umawiam modernizację najszybciej, jak się da. Nie mostkuję PE do N w oprawie — to proszenie się o kłopoty.

Normy, IP w łazience i checklist przed zamknięciem rozety

Podłączenie żyrandola 3 kable z sufitu a strefy mokre

W łazience liczą się strefy 0/1/2. W strefie 1 biorę IPX4 lub wyższe, w strefie 2 przynajmniej IPX4, a zasilanie prowadzę zgodnie z przepisami dla 230 V. Jednak w praktyce trzymam żyrandol poza strefami 0 i 1, a jeżeli pomieszczenie jest małe, wybieram oprawy niskoprofilowe o IP44 i klasie II. Dodatkowo dbam o RCD 30 mA. To mały koszt, a potrafi uratować życie.

Dobór osprzętu i złączek WAGO do połączeń

Do łączeń przewodów oświetleniowych lubię WAGO 221 (dźwigniowe) dla linek i drutów 0,2–4 mm². W puszce sufitowej często lepsze są kompaktowe 2273 (drut 0,5–2,5 mm²). Złączki wciskam do puszki lekko po łuku, nie na siłę, żeby nie przetrzeć izolacji. Przewody zupełnie nieolejone, odizolowane na 9–11 mm — zgodnie z piktogramem na złączce.

Checklist przed finalnym montażem i odbiorem

• Sprawdź ciągłość PE korpus ↔ złączka ↔ rozdzielnica.
• Dociągnij śruby oprawy, ale nie deformuj rozety.
• Ułóż przewody tak, by nie ocierały o krawędź.
• Włącz i wyłącz każdą sekcję świecznikową po 3–5 razy.
• Zgaś światło, zobacz, czy LED-y nie żarzą.
• Zanotuj w notatniku: obwód, zabezpieczenie (np. B10 A), data.

FAQ

Czy mogę podłączyć żyrandol bez przewodu ochronnego?
Jeżeli oprawa ma klasę II (dwa kwadraty), tak. Jeżeli to klasa I z metalowym korpusem, nie. Dołóż PE lub wymień odcinek instalacji.

Jakiej mocy żarówki do wieloramiennego żyrandola?
Patrzę na tabliczkę znamionową. W salonie najczęściej używam 6×6–8 W LED, czyli łącznie około 36–48 W, co odpowiada 3000–4000 lm.

Co z łącznikiem świecznikowym, gdy mam tylko trzy żyły w suficie?
Sekcje rozdzielam w oprawie mostkami, ale muszę mieć dwa powrotne z łącznika. Jeśli ich brak, prowadzę dodatkową żyłę z puszki lub zmieniam koncepcję włączania.

Dlaczego wybija różnicówka przy dotknięciu korpusu?
Najpewniej PE ma zwarcie do części czynnych. Sprawdź izolację przewodów przy wejściu do oprawy i oprawki. Czasem śruba gwintu „przycięła” izolację.

Czy mogę użyć kostki śrubowej zamiast złączek sprężynowych?
Mogę, ale dbam o właściwy przekrój i solidne dociśnięcie. Złączki sprężynowe są szybsze i mniej podatne na „poluzowanie” po latach.

Źródła do wpisu (bez linków)

• PN-HD 60364 (Instalacje elektryczne niskiego napięcia) — zasady ochrony przeciwporażeniowej i doboru osprzętu.
• PN-EN 60529 (IP) — stopnie ochrony obudów, wymagania w łazienkach i strefach mokrych.
• Instrukcje producentów opraw oświetleniowych (klasa ochronności I/II, maksymalna moc źródeł).
• Materiały aplikacyjne producentów złączek (WAGO 221/2273) i łączników świecznikowych.
• Dokumentacja katalogowa łączników, RCD 30 mA i wyłączników nadprądowych serii B10/B16 A.
