Wymiana gniazdka – jak podłączyć gniazdko elektryczne

Wymiana gniazdka – przygotowanie i zasady bezpieczeństwa

Z prądem nie negocjuję. Znam swoje granice i działam metodycznie. Gdy coś mnie niepokoi, kończę i dzwonię po elektryka. Wolę wydać parę złotych, niż ryzykować.

Wyłączenie obwodu i weryfikacja napięcia

Najpierw schodzę do rozdzielnicy i wyłączam odpowiedni wyłącznik nadprądowy b16 (dla obwodu gniazd wtykowych 230 v). Jeśli bezpieczniki mam opisane, oszczędzam czas. Gdy nie mam, wyłączam kolejno i sprawdzam. Kluczowe jest potwierdzenie braku napięcia w puszce. Używam wskaźnika dwubiegunowego lub multimetru ustawionego na ac 600 v. Dotykam końcówkami zacisków l–n oraz l–pe. Odczyt 0 v daje zielone światło. Gdy cokolwiek miga, nie ryzykuję. Odkładam narzędzia i wracam do rozdzielnicy. Zawsze zakładam rękawice dielektryczne i odłączam listwę przedłużacza z sąsiedniego pokoju, bo bywa, że „ktoś” podłącza przejściówkę do tego samego obwodu.

Narzędzia i materiały do montażu

Nie lubię biegania po śrubokręt co 5 minut, więc szykuję zestaw.

• Wkrętak płaski i krzyżakowy, najlepiej slim do zacisków.
• Nożyk techniczny i ściągacz do izolacji z regulacją 8–10 mm.
• Kombinerki i szczypce uniwersalne.
• Miernik dwubiegunowy albo multimetr true rms.
• Poziomica 20–40 cm.
• Gniazdo podtynkowe z zaciskami śrubowymi lub szybkozłączkami, ramka, wkręty.
• Puszka podtynkowa ø60 mm, głęboka 60 mm, jeśli wymieniam starą.
• Zapas przewodu dywanowego ydyp 3×2,5 mm² do przedłużenia, złączki wago 221/222.
• Taśma izolacyjna i marker.
  Dodatkowo biorę latarkę czołową. Niby drobiazg, a ratuje plecy i oczy.

Kiedy przerwać pracę i wezwać elektryka

Kończę samodzielną Wymiana gniazdka, kiedy widzę:

• Aluminiowe przewody w tynku i sparciałą izolację.
• Puszkę wypaloną, nadtopione zaciski, czarny nalot.
• Dwa obwody w jednej puszce albo „mosty” między różnymi fazami.
• Brak przewodu ochronnego pe w kuchni lub łazience.
• Objawy wilgoci, zagrzybienia, luźną puszkę w kruszącym się murze.
  To sygnały, że potrzebuję przeglądu całej instalacji, a nie tylko szybkiej wymiany osprzętu.

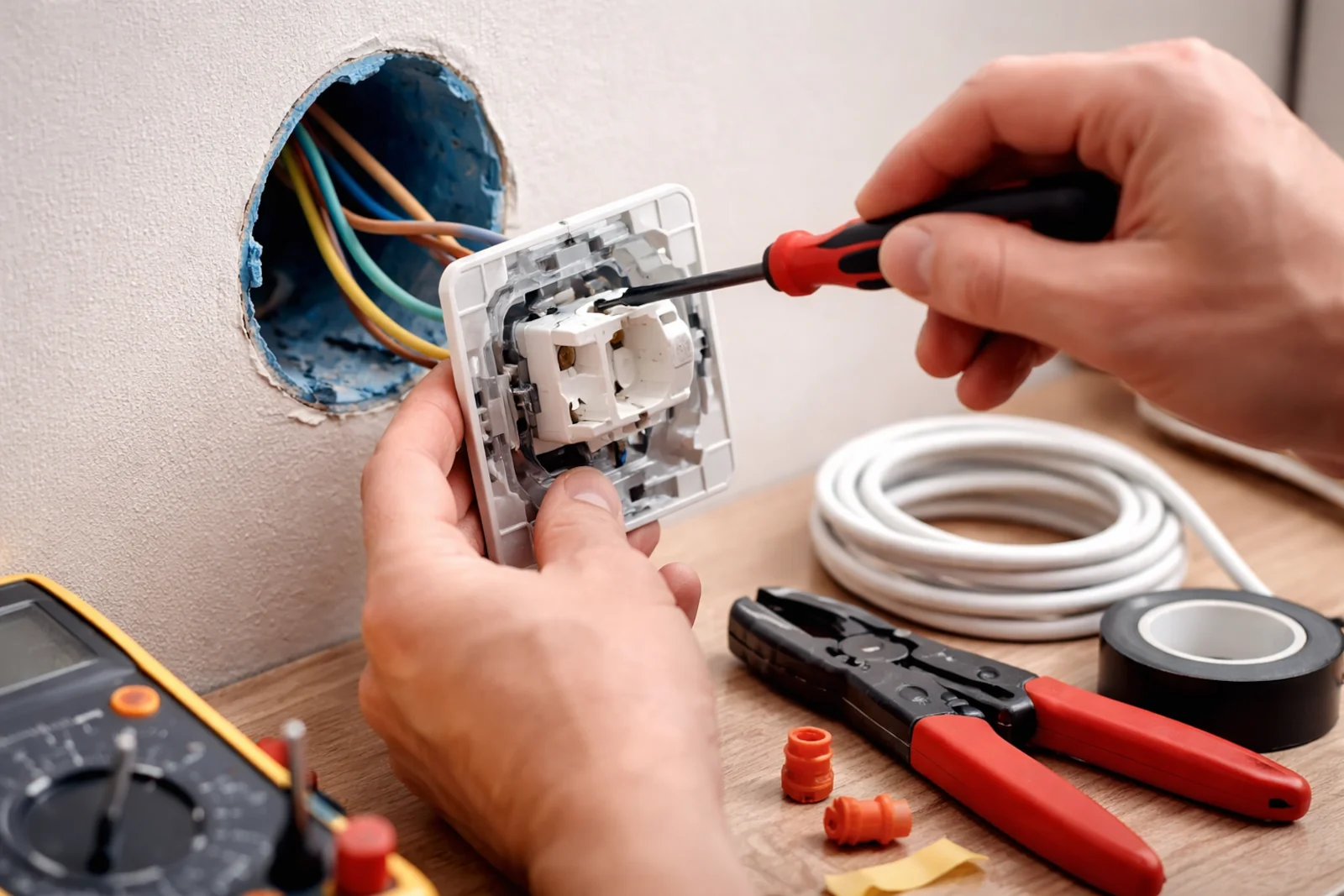

Jak podłączyć gniazdko elektryczne – krok po kroku

Nie skracam drogi. Wykonuję każdy krok, bo potem mam czyste sumienie i gniazdko, które nie grzeje się przy ładowarce.

Rozpoznanie przewodów: faza l, neutralny n, uziemienie pe

Standardowo przewody w nowych instalacjach mają kolory. Brązowy lub czarny to l, niebieski to n, a żółto-zielony to pe. W praktyce bywa różnie, dlatego zawsze sprawdzam wskaźnikiem.

1. Oznaczam przewody markerem, zanim odkręcę stare gniazdo.
2. Sprawdzam testerem, który przewód jest fazą l. Po włączeniu zasilania do pomiaru i po wyłączeniu do pracy.
3. Robię zdjęcie przed demontażem. Gdy coś się rozsypie, mam ściągę.
   Jeśli mam obwód przelotowy, z puszki wychodzi zwykle 5–6 żył. Wtedy dbam o właściwe mostkowanie, a nie wciskam wszystkiego pod jeden zacisk.

Kolory izolacji i wyjątki w starych instalacjach

W starych mieszkaniach spotykam aluminium i kolorystykę „jak wyszło z wiadra”. Niebieski bywa fazą, a czarny neutralnym. Nie ufam kolorom. Ufam pomiarowi. W instalacjach bez przewodu ochronnego stosowano kiedyś zerowanie, czyli mostek n–pe do bolca. Obecnie w pomieszczeniach wilgotnych to niedopuszczalne. Gdy widzę brak pe, nie mostkuję po cichu. Informuję domowników i sugeruję modernizację obwodu na 3×2,5 mm² wraz z rcd 30 ma.

Montaż puszki i mocowanie korpusu gniazda

Jeśli puszka się rusza, to nawet najlepsze gniazdo po miesiącu zacznie krzywo stać. Najpierw oceniam, czy stara puszka trzyma. Gdy jest płytsza niż 40 mm, czasem brakuje miejsca na złączki. Wtedy:

• Wykuwam ostrożnie i montuję głęboką puszkę 60 mm na gips lub klej szybkowiążący.
• Prowadzę przewody tak, by promień gięcia nie łamał żył.
• Ustawiam puszkę z poziomicą.
  Potem przygotowuję przewody. Zdejmuję 8–10 mm izolacji. Skręcam delikatnie druciki w żyłach linkowych lub zaciskam tulejki. Wkład gniazda wprowadzam prosto, nie naprężając żył. Wyrównuję śrubami w puszce, żeby ramka siadła równo z płytkami. To detal, ale oko widzi każdy milimetr.

Zaciski śrubowe vs szybkozłączki – jak poprawnie dociągnąć

Śrubowe pozwalają dociągnąć i kontrolować docisk, ale trzeba wyczuć moment. Dokręcam do „zatrzymania” przewodu i jeszcze ćwierć obrotu. Po 10 minutach wracam i sprawdzam. Szybkozłączki są wygodne, tylko wymagają właściwego przygotowania żyły. Końcówka ma wchodzić na pełną głębokość. Nie tnę pod kątem. Nie wpycham dwóch przewodów do jednego gniazda, jeśli producent tak nie przewidział. Gdy mam obwód przelotowy, stosuję mostek fabryczny lub złączki w puszce. Wkład gniazda nie jest listwą rozdzielczą.

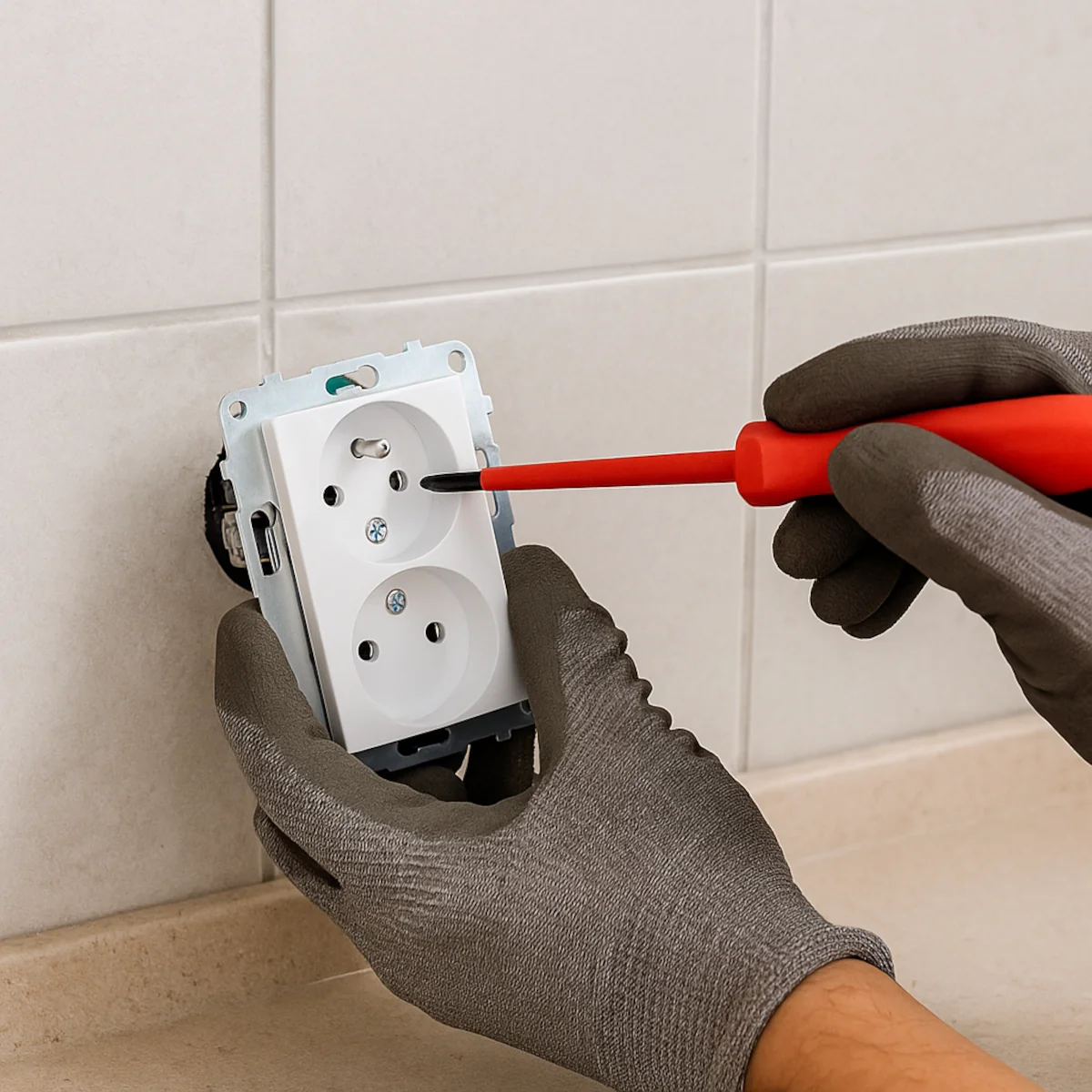

Wymiana gniazdka podwójnego i z uziemieniem

Kiedy przechodzę na podwójne, rośnie liczba przewodów i łatwo o chaos. Spokój i porządek wygrywają.

Mostkowanie zacisków w gnieździe podwójnym

W większości gniazd podwójnych producent przewidział mostki l oraz n. Jeśli mam dwa osobne moduły w jednej ramce, muszę wykonać mostek sam. Robię to przewodem 2,5 mm² w izolacji, nie kawałkiem „co było pod ręką”. Mostek prowadzę tak, by nie kolidował z korpusem. Ląduje w dedykowanym zacisku, a nie pod śrubą obok. Dla pe stosuję osobny mostek na styki ochronne obu modułów. Dzięki temu zabezpieczenie działa niezależnie od stanu toru roboczego.

Podłączenie uziemienia – bolec i styk ochronny

Styk ochronny pe to pierwszy do podłączenia i ostatni do odłączenia. W praktyce podpinam go najdłuższą żyłą. Gdy przypadkiem wyrwę gniazdo ze ściany, pe ma zostać na miejscu. W kuchni i łazience pe jest obowiązkowy. Bez tego nie montuję gniazda. W razie braku pe sygnalizuję potrzebę modernizacji obwodu i nie robię „zerowania po cichu”. To nie jest detal. To życie i zdrowie.

Jedna puszka czy dwie – rozstaw i ramki

Gniazda podwójne bywają „zintegrowane” w jednym korpusie lub jako dwa moduły w ramce wielokrotnej. Rozstaw standardowej ramki to 71 mm między osiami puszek. Jeżeli dołożę nowe miejsce, trzymam wiertło prowadzące i robię otwornicą drugi otwór. Ramka dzięki temu siada prosto. Na blacie kuchennym lub przy RTV wolę jeden korpus z dwoma gniazdami. Mniej przewodów w puszce i mniej punktów potencjalnych luzów.

Testy po montażu i typowe błędy

Lubię chwilę prawdy. To testy wracają spokój i wyłapują głupie drobiazgi, które potem mszczą się po miesiącu.

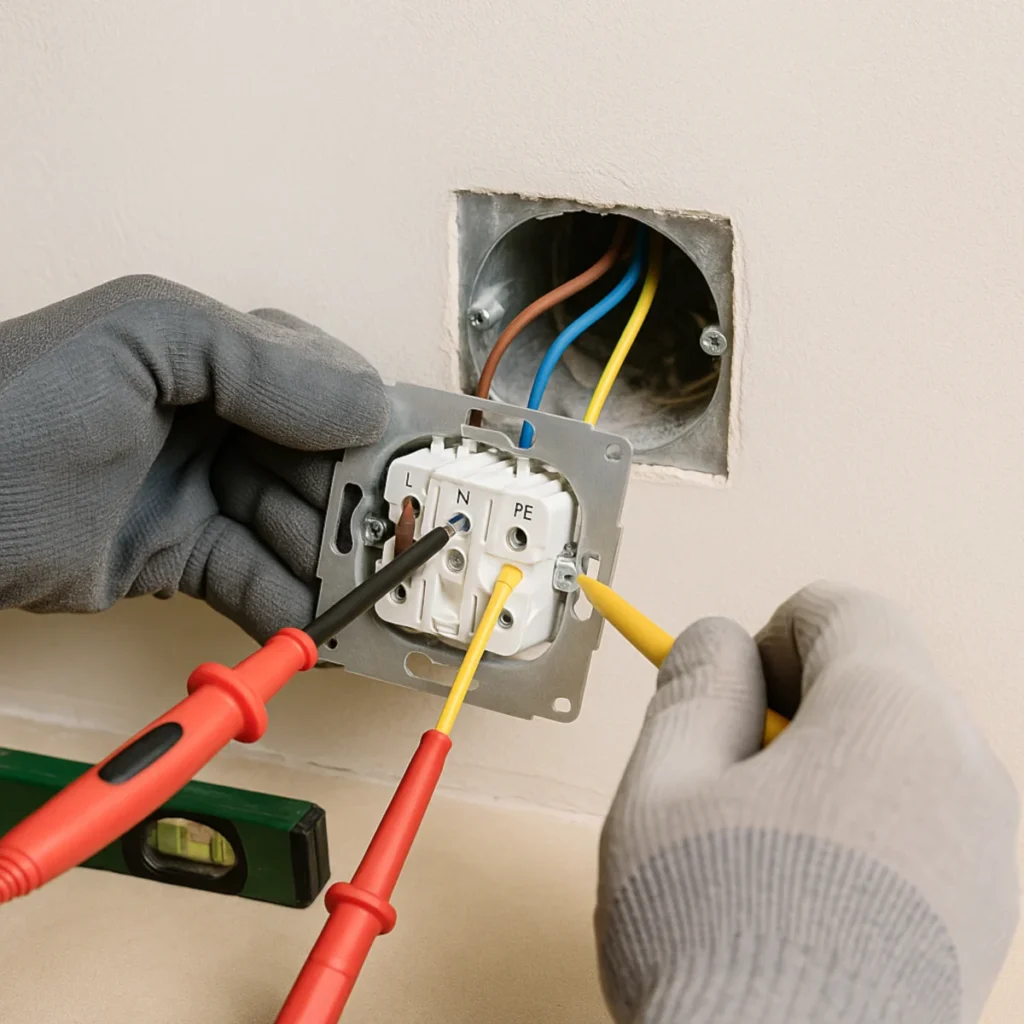

Pomiar napięcia i tester gniazdek – co powinien pokazać

Po skręceniu wszystkiego włączam bezpiecznik i robię test. Multimetr między l a n powinien pokazać około 230 v ac. Między l a pe podobnie. Między n a pe nie więcej niż kilka woltów. Tester gniazdek z diodami led informuje o błędach. Dwie diody na zielono to zwykle ok. Jedna dioda i brzęczyk oznacza odwrócone przewody albo brak pe. Wtedy wracam do puszki i poprawiam. Nie „odwracam” fazy i neutralnego na chybił trafił, bo w zasilaczach impulsowych różnica bywa niewidoczna, ale dla bezpieczeństwa urządzeń i serwisu ma znaczenie.

Odwrócona faza z neutralnym i luźne przewody

Odwrócona faza i neutralny to klasyk przy remontach. Objawem bywa dziwne działanie wyłączników lamp podłączonych w tym samym polu. Naprawa jest prosta. Faza musi iść na zacisk l. Luźne przewody poznaję po grzaniu się gniazda pod obciążeniem. Wtyczka od czajnika parzy, a plastik pachnie. Wtedy luzuję, poprawiam przygotowanie żyły i dociągam zgodnie ze sztuką. To minuta roboty i lata spokoju.

Przeciążenie obwodu i dobór zabezpieczenia b16

Do obwodu gniazd w mieszkaniach stosuje się przekrój 2,5 mm² i zabezpieczenie b16. To daje komfort przy czajniku 2000 w czy odkurzaczu 1600 w. Jeżeli w kuchni na jednej linii wiszą zmywarka, mikrofala i czajnik, wywali b16 i dobrze. To sygnał, że trzeba dołożyć obwód. Nie „podmieniam” na c20, bo „przestanie wybijać”. Przewód tego nie lubi. Tydzień spokoju, a potem wtyk staje się węglem.

Wymiana gniazdka w łazience i kuchni – przepisy i praktyka

Tu stawiam poprzeczkę wyżej. Woda, para i mokre dłonie nie wybaczają błędów. Wolę solidne ip i rcd niż później tłumaczyć dzieciom, dlaczego czajnik kopie.

Strefy ochronne i odległości od źródeł wody

Łazienka ma strefy. W uproszczeniu:

• Strefa 0 to wnętrze wanny lub brodzika. Tu osprzętu 230 v nie montuję.
• Strefa 1 to przestrzeń nad wanną/brodzikiem do wysokości 2,25 m. Tu gniazdek nie montuję.
• Strefa 2 sięga 0,6 m od krawędzi wanny lub prysznica. Tu gniazdek również nie montuję.
  Gniazdko ląduje poza strefą 2. Dodatkowo dbam o wysokość co najmniej 110–120 cm nad podłogą i odległość od umywalki min. 60 cm od krawędzi. W kuchni nad blatem trzymam 10–20 cm nad linią kafelków, ale tak, by wtyczka nie kolidowała z szafką.

Rcd/wyłącznik różnicowoprądowy – kiedy wymagany

W łazience i kuchni rcd 30 ma to standard, a nie fanaberia. Chroni przed porażeniem przy upływie prądu przez wilgoć i mokrą skórę. Gdy go nie ma, rekomenduję dołożenie w rozdzielnicy. To jedna z najlepszych inwestycji w bezpieczeństwo domowe.

Stopień ochrony ip44/ip55 i klapki bryzgoszczelne

Nad blatem, w pobliżu zlewu i w łazience biorę gniazda ip44 z klapką. W miejscach narażonych na zachlapanie lub brud mechaniczny (garaż, pralnia) czasem idę w ip55. Klapka sprężynowa naprawdę robi robotę. Po miesiącu widać, że styki są czyste i suche.

Gniazdka do blatów kuchennych i zalecane wysokości montażu

Lubię sensowny kompromis. Na blacie montuję gniazda na wysokości 10–15 cm nad powierzchnią roboczą, ale nie bezpośrednio przy kuchence gazowej. Przy wyspie rozważam wysuwane listwy lub podblatowe kopuły, ale tylko markowe, z solidnym prowadzeniem i ip44. W strefach sprzątania unikam nisko montowanych gniazd pod zmywarką. Serwisant za to podziękuje.

Scenariusze z życia – czego się nauczyłem

Kiedyś w mieszkaniu z lat 80. zobaczyłem „skrętkę” aluminium z miedzią pod jedną śrubą. Skończyło się na wymianie odcinka przewodu i złączkach al/cu, bo inaczej korozja galwaniczna wróciłaby jak bumerang. Innym razem gniazdo w salonie było „gorące” po seansie kina domowego. Winny okazał się luźny zacisk n. Po poprawie i dociągnięciu temperatura spadła o dobre 20–30°c według pirometru. Niby detale. A jednak robią dzień.

Szybkie listy kontrolne do wydruku

Lista przed demontażem

1. Zlokalizuj odpowiedni wyłącznik b16 w rozdzielnicy.
2. Wyłącz i oznacz kartką „nie włączać”.
3. Sprawdź brak napięcia między l–n oraz l–pe.
4. Zrób zdjęcie przewodów w puszce.
5. Przygotuj wkrętaki, ściągacz, poziomicę, taśmę.

Lista po montażu

1. Sprawdź dokręcenie zacisków oraz głębokość osadzenia żył.
2. Ułóż przewody tak, by nie napierały na korpus.
3. Wypoziomuj gniazdo i dociągnij śruby w puszce.
4. Włącz zabezpieczenie i zmierz 230 v.
5. Przetestuj gniazdo obciążeniem 1–2 kw przez 5–10 minut.

Najczęstsze pytania

Czy mogę zrobić Wymiana gniazdka bez rcd w rozdzielnicy.
Mogę technicznie, ale w kuchni i łazience naprawdę warto zastosować rcd 30 ma. To nie marketing. To różnica między „kopnęło” a „nic się nie stało”.

Jaki przekrój przewodu do gniazd w mieszkaniu.
Standardowo 3×2,5 mm² miedź. Daje zapas prądu i pasuje do b16. Do oświetlenia zostawiam 3×1,5 mm².

Czy szybkozłączki są bezpieczne.
Tak, jeśli są markowe, w oryginalnych parametrach i przewód ma przygotowaną końcówkę. Nie wciskam linki bez tulejki. Nie upycham trzech żył w złączce na dwie.

Gniazdo bez pe w starym mieszkaniu – montować czy nie.
W suchym pokoju bywa tolerowane historycznie. W kuchni i łazience odradzam. To dobry moment na modernizację obwodu.

Gniazdko iskrzy przy wyjmowaniu wtyczki.
Sprawdź obciążenie i stan zacisków. Mała iskra przy wyłączonym urządzeniu to sygnał do przeglądu. Jeżeli gniazdo się grzeje, wymień je natychmiast.

Dodatkowe wskazówki dla estetów i perfekcjonistów

Jeżeli ściana jest po malowaniu, oklej ramkę taśmą i zdejmij ją dopiero po wypoziomowaniu. W rogach puszki daję odrobinę gipsu, żeby korpus gniazda nie tańczył po dociągnięciu śrub. Przewody w puszce układam w pętlę z lekkim zapasem 10–12 cm. Gdy za rok wymienię ramkę, podziękuję sam sobie. Drobiazg, a cieszy.

Co najczęściej psuje Wymiana gniazdka i jak tego unikam

• Zbyt krótkie zdjęcie izolacji. Metal nie chwyta, przewód wypada. Zdejmuję 8–10 mm.
• Zbyt mocne dociągnięcie śrub. Gwint w plastiku krzyczy i już nie trzyma. Dokręcam z „czuciem”.
• Puszka płytka i za dużo złączek. Rozwiązanie to głęboka puszka 60 mm albo uporządkowanie przewodów.
• Gniazdo nisko przy zlewie. Przenoszę wyżej i dobieram ip44 z klapką.
• Mostek l zrobiony z cienkiego drucika. Używam 2,5 mm², najlepiej tego samego typu co obwód.

Mikro-case: wymiana w pokoju dziecięcym

W pokoju dziecka stawiam na ramki z tworzywa odpornego na zarysowania i gniazdo z przesłonami torów prądowych. To detal, ale chroni ciekawskie palce i spinacze. Gdy biurko stoi w rogu, montuję gniazdo podblatowe w ramce podwójnej plus usb-c 30 w. Ładowarki znikają z podłogi, a kable nie wiszą jak winogrona.

Mikro-case: gniazdko za telewizorem

Za tv działa gniazdo podwójne z głęboką puszką. Zasilacz soundbara i wtyczka tv mieszczą się bez walki. Jeżeli planuję uchwyt vesa, sprawdzam jego płaszczyznę, żeby wtyczki nie kolidowały. W razie wątpliwości przenoszę gniazdo 5–10 cm w bok lub stosuję wtyczkę kątową.

Narzędzia, które faktycznie robią różnicę

Ściągacz izolacji z regulacją długości, wskaźnik dwubiegunowy z latarką i mała poziomica magnetyczna. Te trzy rzeczy skracają robotę o połowę. Do tego otwornica 68 mm do puszek i porządna otulina na przewód w strefie kuchennej, gdzie bywa gorąco i tłusto. Brzmi prosto, ale działa.

Źródła

Normy i wytyczne instalacji niskonapięciowych dotyczące obwodów gniazd i przekrojów przewodów. Materiały producentów osprzętu elektroinstalacyjnego o zaciskach śrubowych i szybkozłączkach oraz parametrach ip. Opracowania branżowe dotyczące stref ochronnych w łazienkach i stosowania rcd 30 ma. Dokumentacje wyłączników nadprądowych charakterystyki b16 i zaleceń dla obwodów 230 v. Materiały szkoleniowe na temat pomiarów napięcia i testów gniazd wtykowych po montażu.
