Jak działa kratka wentylacyjna z blokadą ciągu wstecznego?

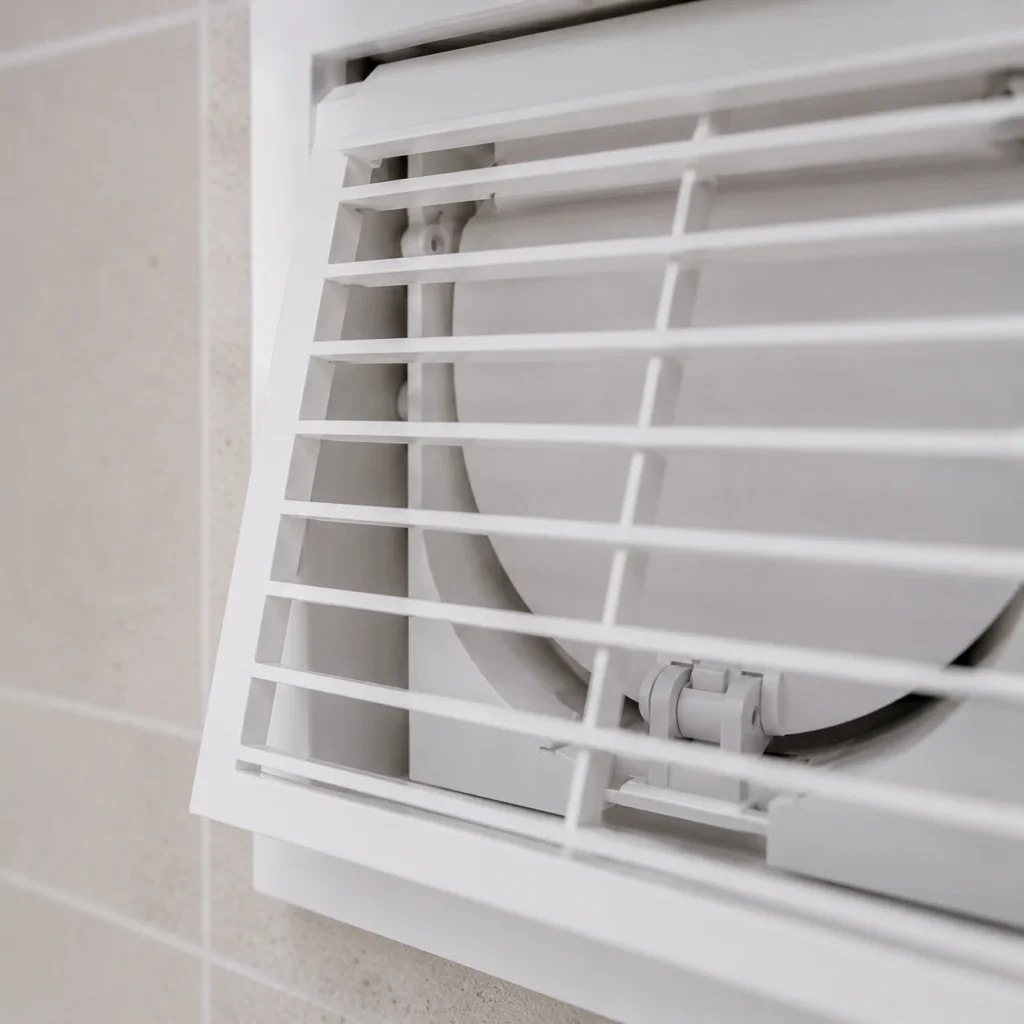

Najważniejszym elementem takiej kratki nie jest jej przednia osłona, lecz znajdująca się z tyłu klapa, membrana albo ruchome lamele. Element ten przepuszcza powietrze tylko w jednym, zaplanowanym kierunku.

Działanie można opisać w czterech etapach:

1. Wentylator lub prawidłowy ciąg w kanale powoduje przepływ powietrza na zewnątrz.
2. Różnica ciśnienia unosi klapę albo odchyla lamele.
3. Po zatrzymaniu przepływu element opada pod wpływem własnego ciężaru lub jest domykany sprężyną.
4. Gdy powietrze próbuje popłynąć w przeciwną stronę, napiera na zamkniętą klapę zamiast przedostawać się do pomieszczenia.

Producent kratek z żaluzją grawitacyjną airRoxy opisuje je jako elementy przeznaczone do montażu na zewnętrznym zakończeniu wywiewu. Ruchome lamele mają ograniczać cofanie powietrza, zanieczyszczeń i chłodu do wnętrza. Wskazuje to również, że nie każda kratka z blokadą jest przeznaczona do montażu na wewnętrznym otworze wspólnego komina wentylacyjnego w bloku.

Kratka, zawór i klapa zwrotna – czym się różnią?

Nazwy bywają używane zamiennie, ale konstrukcje nie zawsze działają tak samo.

Rozwiązanie	Jak działa	Typowe zastosowanie	Główne ograniczenie
Kratka z żaluzją grawitacyjną	Lekkie lamele unoszą się podczas wywiewu i opadają po jego ustaniu	Zewnętrzne zakończenie kanału lub wyrzut przez ścianę	Może stukać na wietrze i nie jest całkowicie szczelna
Klapa motylkowa	Dwa skrzydła otwierają się pod naporem powietrza	Kanał z wentylatorem	Wymaga odpowiedniego ciśnienia otwarcia
Zawór membranowy	Elastyczna membrana odchyla się tylko w jednym kierunku	Małe wentylatory łazienkowe	Zabrudzenie może utrudniać domknięcie
Klapa ze sprężyną	Sprężyna wymusza szybkie zamknięcie	Wentylacja mechaniczna i kanały wymuszone	Może stawiać zbyt duży opór wentylacji naturalnej
Wentylator z zaworem zwrotnym	Wentylator wymusza wywiew, a zawór zamyka kanał po jego wyłączeniu	Łazienka, WC lub pomieszczenie techniczne z prawidłowo zaprojektowanym wyciągiem	Nie może być montowany bez sprawdzenia instalacji i urządzeń spalających paliwo

Przykładowo Awenta przewiduje możliwość dołożenia zaworu zwrotnego do określonych wentylatorów ściennych. Oznacza to, że zawór jest wyposażeniem współpracującym z konkretnym urządzeniem, a nie automatycznie właściwym dodatkiem do każdego przewodu wentylacyjnego.

Dlaczego blokada nie jest całkowicie szczelna?

Lekka żaluzja musi otworzyć się przy stosunkowo niewielkim przepływie. Gdyby była mocno dociskana, wentylator musiałby pokonać większy opór, a słaby ciąg grawitacyjny mógłby jej w ogóle nie unieść.

Dlatego większość prostych kratek ogranicza cofkę, ale nie tworzy szczelnego zamknięcia jak zawór w instalacji wodnej. Niewielkie nieszczelności są normalne. Problemem jest natomiast klapa, która pozostaje stale otwarta, zacina się albo nie otwiera się mimo pracy wentylatora.

Kiedy kratka z blokadą ciągu wstecznego ma sens?

Takie rozwiązanie sprawdza się najlepiej w instalacji, w której powietrze jest usuwane mechanicznie i zawsze w tym samym kierunku. Może to być na przykład osobny kanał wentylatora wyprowadzony bezpośrednio przez ścianę albo indywidualny przewód zaprojektowany do pracy z urządzeniem wyciągowym.

Kratka może pomóc, gdy:

• po wyłączeniu wentylatora do wnętrza napływa zimne powietrze,
• podmuchy wiatru cofają powietrze przez wyrzutnię ścienną,
• przez indywidualny przewód wracają owady, pył lub zapachy z zewnątrz,
• dwa urządzenia podłączone do odpowiednio zaprojektowanej instalacji mogłyby oddziaływać na siebie,
• konieczne jest domknięcie wyrzutni po zakończeniu pracy wentylatora.

W katalogach producentów spotyka się kratki z żaluzją przeznaczone do popularnych kanałów o średnicach między innymi 100, 120, 125 i 150 mm. Nie oznacza to jednak, że rozmiar należy dobierać wyłącznie do otworu w ścianie. Liczy się również przekrój całego kanału, wydajność wentylatora i opór stawiany przez klapę.

Kiedy taka kratka może pogorszyć wentylację?

Najwięcej ostrożności wymaga wentylacja grawitacyjna w mieszkaniu. Działa ona dzięki różnicy temperatur, wysokości przewodu oraz różnicy ciśnienia. Jej siła jest zwykle znacznie mniejsza niż strumień wytwarzany przez wentylator.

Ciężka klapa albo zawór ze sprężyną może pozostać zamknięty podczas naturalnego wywiewu. W branżowej odpowiedzi eksperckiej dotyczącej montażu zaworu na kratce wentylacji grawitacyjnej zwrócono uwagę, że ciśnienie naturalnego ciągu może być niewystarczające do otwarcia zaworu, przez co po wyłączeniu wentylatora pomieszczenie zostałoby praktycznie pozbawione wywiewu.

Szczególnej oceny wymagają:

• wspólne lub zbiorcze przewody wentylacyjne w bloku,
• kratki w łazience z gazowym podgrzewaczem wody,
• pomieszczenia z kotłem, piecem lub kominkiem pobierającym powietrze z wnętrza,
• kanały, do których podłączono okap albo wentylator bez sprawdzenia projektu,
• mieszkania z bardzo szczelnymi oknami i zamkniętymi nawiewnikami.

Przepisy wymagają, aby wentylacja zapewniała odpowiednią wymianę powietrza. W mieszkaniach powinno ono przepływać z pokoi w kierunku kuchni i pomieszczeń higienicznosanitarnych. Urządzenia znajdujące się w pomieszczeniu nie mogą zakłócać działania wentylacji.

Szybka decyzja

Masz osobny kanał wentylatora wyprowadzony przez ścianę? Lekka klapa zwrotna lub żaluzja grawitacyjna zwykle jest rozwiązaniem zgodnym z przeznaczeniem takiej instalacji.

Masz zwykłą kratkę podłączoną do komina wentylacji grawitacyjnej w bloku? Nie montuj zaworu w ciemno. Najpierw sprawdź nawiew i zgłoś problem zarządcy albo kominiarzowi.

W łazience znajduje się piecyk gazowy z otwartą komorą spalania? Nie dokładaj samodzielnie wentylatora wyciągowego ani szczelnej klapy. Potrzebna jest ocena osoby mającej odpowiednie kwalifikacje.

Cofka znika po otwarciu okna? To mocna wskazówka, że mieszkaniu może brakować dopływu powietrza. Sama blokada jednego kanału nie usuwa tej przyczyny.

Jak dobrać kratkę wentylacyjną z zaworem zwrotnym?

Dobór należy rozpocząć nie od koloru ani kształtu frontu, lecz od ustalenia sposobu działania instalacji. Innego elementu potrzebuje wyrzutnia wentylatora łazienkowego, a innego naturalny kanał wentylacyjny.

Sprawdź rodzaj wentylacji

Ustal, czy przepływ powietrza jest:

• grawitacyjny,
• wymuszany przez wentylator,
• mechaniczny nawiewno-wywiewny,
• okresowo wspomagany,
• wyprowadzony indywidualnym kanałem,
• podłączony do przewodu wspólnego dla kilku mieszkań.

W mieszkaniu w bloku informacji o rodzaju przewodu może udzielić administracja, zarządca lub osoba wykonująca kontrolę kominiarską. Sam wygląd otworu nie wystarcza do prawidłowego rozpoznania instalacji.

Zmierz kanał i sprawdź kierunek montażu

Przed zakupem zmierz:

• średnicę rury lub wymiary kanału,
• głębokość dostępnego miejsca,
• rozstaw otworów mocujących,
• grubość kołnierza,
• odległość od wentylatora,
• możliwość późniejszego demontażu i czyszczenia.

Na obudowie zaworu może znajdować się strzałka kierunku przepływu. Powinna wskazywać stronę, w którą usuwane jest powietrze. Przy klapie grawitacyjnej ważne jest również położenie montażowe. Produkt przewidziany do instalacji pionowej nie musi działać poprawnie w poziomym odcinku kanału.

Zwróć uwagę na opór otwarcia

Im mocniejsza sprężyna i szczelniejsze domknięcie, tym większego ciśnienia potrzeba do otwarcia klapy. Zbyt duży opór może:

• obniżyć rzeczywistą wydajność wentylatora,
• zwiększyć hałas przepływu,
• powodować drgania klapy,
• uniemożliwić działanie słabego ciągu naturalnego,
• zatrzymywać wilgoć w łazience po wyłączeniu urządzenia.

Do wentylatora trzeba dobierać zawór zgodny z jego średnicą i charakterystyką pracy. Sama informacja, że urządzenie ma deklarowaną wysoką wydajność bez podłączonego kanału, nie mówi jeszcze, jak poradzi sobie z kolanami, przewodem i klapą.

Jak nie przepłacić?

Najdroższa kratka nie musi działać najlepiej. Przed zakupem odpowiedz sobie na kilka pytań:

• Czy zawór jest potrzebny, czy problem wynika z zamkniętych nawiewników?
• Czy produkt może pracować w danym położeniu?
• Czy można wyjąć klapę bez rozbierania całego kanału?
• Czy producent podaje przeznaczenie i kompatybilne urządzenia?
• Czy dostępna jest instrukcja lub karta techniczna?
• Czy potrzebujesz całej kratki, czy jedynie zaworu pasującego do posiadanego wentylatora?
• Czy po zamontowaniu pozostanie dostęp do czyszczenia?

W praktyce lepiej kupić prosty, właściwie dobrany element niż rozbudowany zawór o dużym oporze, który nie pasuje do sposobu działania wentylacji.

Jak zamontować kratkę z blokadą ciągu wstecznego krok po kroku?

Sam montaż mechaniczny nie jest zwykle skomplikowany, ale najważniejsza praca odbywa się przed przykręceniem kratki. Trzeba potwierdzić, że zawór może zostać zastosowany w danym kanale.

Krok 1. Sprawdź nawiew powietrza

Otwórz nawiewniki okienne i upewnij się, że otwory w drzwiach łazienki nie są zasłonięte. Następnie sprawdź zachowanie wentylacji przy zamkniętym i lekko uchylonym oknie.

Państwowa Straż Pożarna wskazuje, że po wymianie starych okien na szczelniejsze należy sprawdzić pracę wentylacji. Jako prostą kontrolę można przyłożyć kartkę papieru do kratki – przy prawidłowym wywiewie powinna zostać do niej przyciągnięta. To jedynie test orientacyjny, a nie profesjonalny pomiar wydajności.

Krok 2. Wyłącz wentylator i zasilanie

Jeżeli kratka jest częścią wentylatora elektrycznego, wyłącz odpowiedni obwód w rozdzielnicy. Samo wyłączenie urządzenia włącznikiem ściennym nie zawsze oznacza brak napięcia w przewodach, szczególnie w modelach z timerem albo czujnikiem wilgotności.

Prace przy instalacji elektrycznej należy pozostawić osobie posiadającej odpowiednie kwalifikacje.

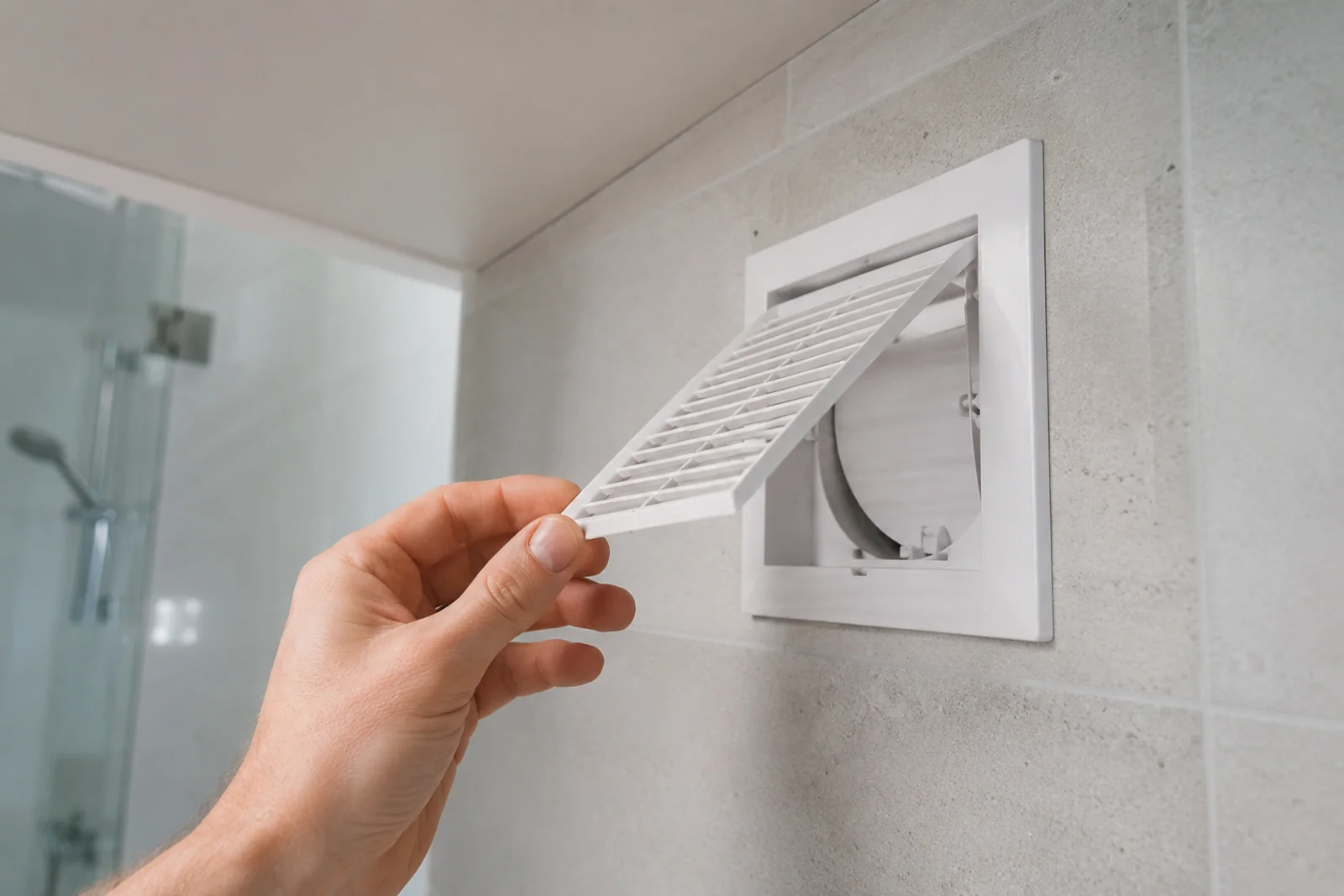

Krok 3. Zdemontuj starą kratkę i oczyść otwór

Usuń kurz, włókna i tłusty osad z dostępnego fragmentu kanału. Sprawdź, czy stara kratka nie została przyklejona w sposób zmniejszający przekrój otworu.

Nie wsuwaj narzędzi głęboko do wspólnego przewodu i nie próbuj samodzielnie usuwać zatoru znajdującego się poza zasięgiem. Taki problem powinien zostać zgłoszony zarządcy lub kominiarzowi.

Krok 4. Sprawdź swobodę ruchu klapy

Przed montażem delikatnie porusz klapą. Powinna otwierać się bez zacięć i samoczynnie wracać do pozycji zamkniętej.

Nie smaruj elementów przypadkowym olejem. Lepki środek może zatrzymywać kurz, a niektóre preparaty mogą uszkadzać tworzywo albo gumową membranę.

Krok 5. Ustaw właściwy kierunek

Załóż zawór zgodnie ze strzałką na obudowie lub instrukcją producenta. Powietrze ma otwierać klapę w kierunku kanału i wyrzutni, a nie dociskać ją podczas prawidłowego wywiewu.

Tu wiele osób robi błąd: zawór zamontowany odwrotnie może wyglądać poprawnie, lecz całkowicie blokować pracę wentylatora.

Krok 6. Zamocuj kratkę bez zwężania otworu

Kratkę zamocuj wkrętami, kołkami albo systemem przewidzianym przez producenta. Uszczelniaj jedynie połączenie ramki ze ścianą. Nie wypełniaj silikonem przestrzeni, która ma pozostać kanałem przepływu powietrza.

Połączenie nie powinno drgać, ale kratka musi pozostać możliwa do zdjęcia podczas czyszczenia i kontroli.

Krok 7. Sprawdź działanie po montażu

Po uruchomieniu wentylatora klapa powinna otworzyć się bez silnego stukania. Po wyłączeniu powinna się zamknąć.

Sprawdź również:

• czy wentylator nie pracuje wyraźnie głośniej,
• czy klapa nie drga w połowie otwarcia,
• czy w łazience nie utrzymuje się para dłużej niż wcześniej,
• czy po wyłączeniu urządzenia nadal występuje wyraźna cofka,
• czy zawór nie blokuje się po kilku cyklach.

Jeżeli kratka pozostaje zamknięta mimo pracy wentylatora, nie usuwaj sprężyny ani nie obciążaj samodzielnie łopatek. Należy dobrać inny element lub sprawdzić wydajność całej instalacji.

Bezpieczeństwo i typowe błędy

Kratka z blokadą ciągu wstecznego może ograniczyć objaw, ale nie powinna zastępować naprawy źle działającej wentylacji. Cofanie powietrza często wynika z zaburzonego bilansu między nawiewem i wywiewem.

Najczęstsze błędy

1. Zablokowanie kratki zamiast zapewnienia nawiewu

Szczelne okna i zamknięte nawiewniki powodują, że działający kanał szuka powietrza w innym miejscu. Jedna kratka zaczyna wtedy zasysać powietrze, a druga może stać się niekontrolowanym nawiewem.

2. Montaż zaworu sprężynowego na wentylacji grawitacyjnej

Naturalny ciąg może być zbyt słaby, żeby otworzyć taki zawór. Pomieszczenie będzie wyglądało na zabezpieczone przed cofnięciem powietrza, ale jednocześnie przestanie być skutecznie wentylowane.

3. Podłączanie wentylatora bez sprawdzenia urządzeń gazowych

Obowiązujące warunki techniczne zabraniają stosowania mechanicznej wentylacji wyciągowej w pomieszczeniu z urządzeniem pobierającym powietrze do spalania z wnętrza i odprowadzającym spaliny grawitacyjnie. Wentylator może wytworzyć podciśnienie i zaburzyć odprowadzanie spalin.

4. Zasłanianie otworu na zimę

Kratka nie powinna być zaklejana folią, papierem ani taśmą. Państwowa Straż Pożarna ostrzega, że kratki wentylacyjne i otwory w drzwiach łazienkowych muszą pozostawać drożne, szczególnie w pomieszczeniach, w których pracują urządzenia spalające paliwo.

5. Brak czyszczenia ruchomych części

Kurz, tłuszcz kuchenny i wilgotny osad zwiększają masę lamelek oraz powodują ich przyklejanie. Zawór może wtedy nie otwierać się całkowicie albo pozostawać uchylony.

6. Traktowanie testu z kartką jak profesjonalnego pomiaru

Kartka pokaże kierunek przepływu, ale nie określi strumienia powietrza ani nie potwierdzi zgodności instalacji z wymaganiami. Przy powtarzającej się cofce potrzebny może być pomiar anemometrem oraz kontrola przewodu.

Na czym opiera się ten poradnik?

Podstawą są obowiązujące wymagania techniczne dotyczące kierunku przepływu powietrza w mieszkaniu, bezpieczeństwa pomieszczeń z urządzeniami spalającymi paliwo oraz zakazu zakłócania działania wentylacji. Uzupełnieniem są zalecenia Państwowej Straży Pożarnej dotyczące drożności kratek i dopływu powietrza, a także dokumentacja producentów opisująca przeznaczenie kratek z żaluzją i zaworów zwrotnych.

FAQ

Czy kratka z blokadą całkowicie zatrzyma zapachy z komina?

Może je ograniczyć, ale nie daje gwarancji pełnej szczelności. Jeżeli zapachy wracają wspólnym przewodem, należy ustalić przyczynę cofki i zgłosić problem administracji lub kominiarzowi.

Czy można zamontować zawór zwrotny na zwykłej kratce w łazience?

Można go stosować tylko wtedy, gdy jest odpowiedni dla konkretnego rodzaju wentylacji. Przy słabym ciągu grawitacyjnym zawór może się nie otwierać i ograniczyć usuwanie wilgoci.

Dlaczego klapa otwiera się tylko podczas pracy wentylatora?

Prawdopodobnie potrzebuje większej różnicy ciśnienia, niż wytwarza wentylacja naturalna. Jest to typowe dla zaworów przeznaczonych do instalacji mechanicznej.

Czy kratka z blokadą ciągu wstecznego zmniejsza straty ciepła?

Może ograniczyć niekontrolowany napływ zimnego powietrza przez indywidualną wyrzutnię. Nie powinna jednak służyć do odcinania prawidłowo działającego wywiewu grawitacyjnego. Producent kratek z żaluzją wskazuje ograniczenie cofki i strat ciepła jako zastosowanie modeli montowanych na zewnątrz budynku.

Czy zawór zwrotny można zamontować przy piecyku gazowym?

Nie należy robić tego samodzielnie. Szczególnie niebezpieczne może być dołożenie wentylatora wyciągowego w pomieszczeniu z urządzeniem pobierającym powietrze do spalania z wnętrza. Instalację powinien ocenić uprawniony specjalista.

Jak rozpoznać ciąg wsteczny?

Można wyczuć chłodny podmuch, zauważyć napływ zapachów albo sprawdzić kierunek przepływu lekką kartką. Powtarzająca się cofka wymaga jednak kontroli przewodu i dopływu powietrza.

Jak często czyścić kratkę z klapą zwrotną?

Należy kontrolować ją regularnie i czyścić zawsze wtedy, gdy lamele poruszają się wolniej, nie domykają się albo są pokryte kurzem i tłuszczem. Częstotliwość zależy od miejsca montażu i ilości zanieczyszczeń.

Jak działa kratka wentylacyjna z blokadą ciągu wstecznego? Przepuszcza powietrze podczas prawidłowego wywiewu i zamyka kanał, gdy przepływ próbuje się odwrócić. Najlepiej sprawdza się w indywidualnych kanałach z wentylatorem lub na zewnętrznych wyrzutniach. W wentylacji grawitacyjnej trzeba zachować ostrożność, ponieważ zbyt ciężka klapa może zatrzymać również prawidłowy wywiew. Gdy cofka znika po otwarciu okna, najpierw należy poprawić dopływ powietrza. Przy wspólnym kominie, piecyku gazowym lub utrzymującym się problemie potrzebna jest kontrola specjalisty.

Źródła

• Minister Rozwoju i Technologii, „Obwieszczenie z dnia 15 kwietnia 2022 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie”, Dz.U. 2022 poz. 1225, status aktu: obowiązujący, dostęp: 14 lipca 2026 r.
• Państwowa Straż Pożarna, „Czad i ogień. Obudź czujność”, informacje o drożności kratek, nawiewie i kontrolowaniu wentylacji, dostęp: 14 lipca 2026 r.
• Komenda Powiatowa Państwowej Straży Pożarnej w Wadowicach, „Czujka na straży Twojego bezpieczeństwa!”, aktualizacja z 30 czerwca 2026 r., dostęp: 14 lipca 2026 r.
• airRoxy, „Kratka wentylacyjna z żaluzją”, opis przeznaczenia, sposobu działania i dostępnych średnic, dostęp: 14 lipca 2026 r.
• Awenta, „WA – wentylator klasyczny”, dokumentacja wyposażenia i możliwości instalacji zaworu zwrotnego, dostęp: 14 lipca 2026 r.
• Wentylacja.com.pl, „Zawór zwrotny na kratce wentylacji grawitacyjnej”, odpowiedź ekspercka dotycząca oporu zaworu i ograniczeń wentylacji naturalnej, dostęp: 14 lipca 2026 r.
