Skoki napięcia w sieci – jak wyrównać napięcie w gniazdku

Co oznaczają skoki napięcia w sieci? Przyczyny i objawy

Jeśli patrzę technicznie, to „skok” to szybka zmiana napięcia z okolic wartości znamionowej. W Polsce norma użytkowa to 230 V. Akceptowalny zakres to zwykle 207–253 V w większości czasu tygodnia. Kiedy napięcie tańczy poza tymi widełkami albo zbyt szybko się waha, zaczynają się kłopoty. Sprzęt elektroniczny ma zasilacze z pewną tolerancją. Jednak trwałe wahania i pikujące przepięcia skracają jego życie. I nie chodzi tylko o „wielkie burze”. Zwykły czajnik i pompa od pieca potrafią zrobić mały zamęt na domowym obwodzie.

Domowe źródła problemu: przeciążenia, wahania zasilania, luźne połączenia

Najpierw patrzę na to, co dzieje się w środku instalacji. Bo to najbliżej.

• Jednoczesny start dużych odbiorników. Płyta indukcyjna, piekarnik i czajnik. Na jednym obwodzie to jak szarpnięcie ręcznym. Napięcie lokalnie spada.
• Luźny zacisk w puszce albo w rozdzielnicy. Wtedy rezystancja połączenia rośnie. Pojawiają się spadki przy obciążeniu i nagrzewanie przewodu. W skrajnych przypadkach czuć zapach „grilla” z plastiku. Źle.
• Długi i cienki przewód zasilający odbiornik dużej mocy. Spadek napięcia rzędu kilku procent przy starcie to norma. Lepiej krótszy i o większym przekroju.
• Stare listwy rozgałęziające i przejściówki „no name”. One same stają się punktem zapalnym problemów. Dodatkowy styk to dodatkowa strata.

Zdarzają się też wahania po stronie operatora. Na końcu linii wiejskiej, gdy wszyscy włączą grzanie wody, napięcie w całej okolicy „siada”. A potem wieczorem rośnie. Normalne, ale uciążliwe.

Jak rozpoznać po sprzętach: migotanie świateł, restarty, grzanie zasilaczy

• Migotanie oświetlenia LED. Szybkie przygasanie przy starcie lodówki albo pompy CO. Czasem słyszę „bzyk” w zasilaczu.
• Restarty routera lub dekodera. Szczególnie przy „pikach”. Po prostu się zawieszają i wstają od zera.
• Gorące zasilacze impulsowe. Niektóre zaczynają gwizdać. To znak, że pracują poza komfortem.
• Dziwnie zachowujące się ładowarki. Telefon ładuje wolniej. Albo przerywa ładowanie.

Dodam coś z życia. Kiedyś myślałem, że psuje się pralka, bo losowo zatrzymywała program. Okazało się, że robił to spadek napięcia w momencie startu podgrzewania wody. Po dołożeniu stabilizacji i poprawie zacisku w rozdzielnicy problem zniknął.

Różnica między przepięciem, spadkiem i zapadami napięcia

• Przepięcie. Krótki impuls powyżej wartości nominalnej. Na przykład 1–2 ms do kilu milisekund, ale o znacznej amplitudzie. Najgroźniejsze dla elektroniki.
• Spadek napięcia. Napięcie spada o kilka–kilkanaście procent na dłuższą chwilę. Na przykład startuje pompa głębinowa, a w całym domu przygasa światło.
• Zapad napięcia. Bardziej gwałtowny i głębszy spadek, zwykle krótkotrwały. Często resetuje urządzenia.
• Wahania długotrwałe. Napięcie przez godziny jest podbite albo zaniżone. Sprzęt może działać, ale szybciej się starzeje.

Jak bezpiecznie zdiagnozować skoki napięcia w sieci w domu

Zanim kupię cokolwiek, chcę wiedzieć, co naprawdę się dzieje. Bo inaczej to strzelanie w ciemno. I łatwo przepłacić.

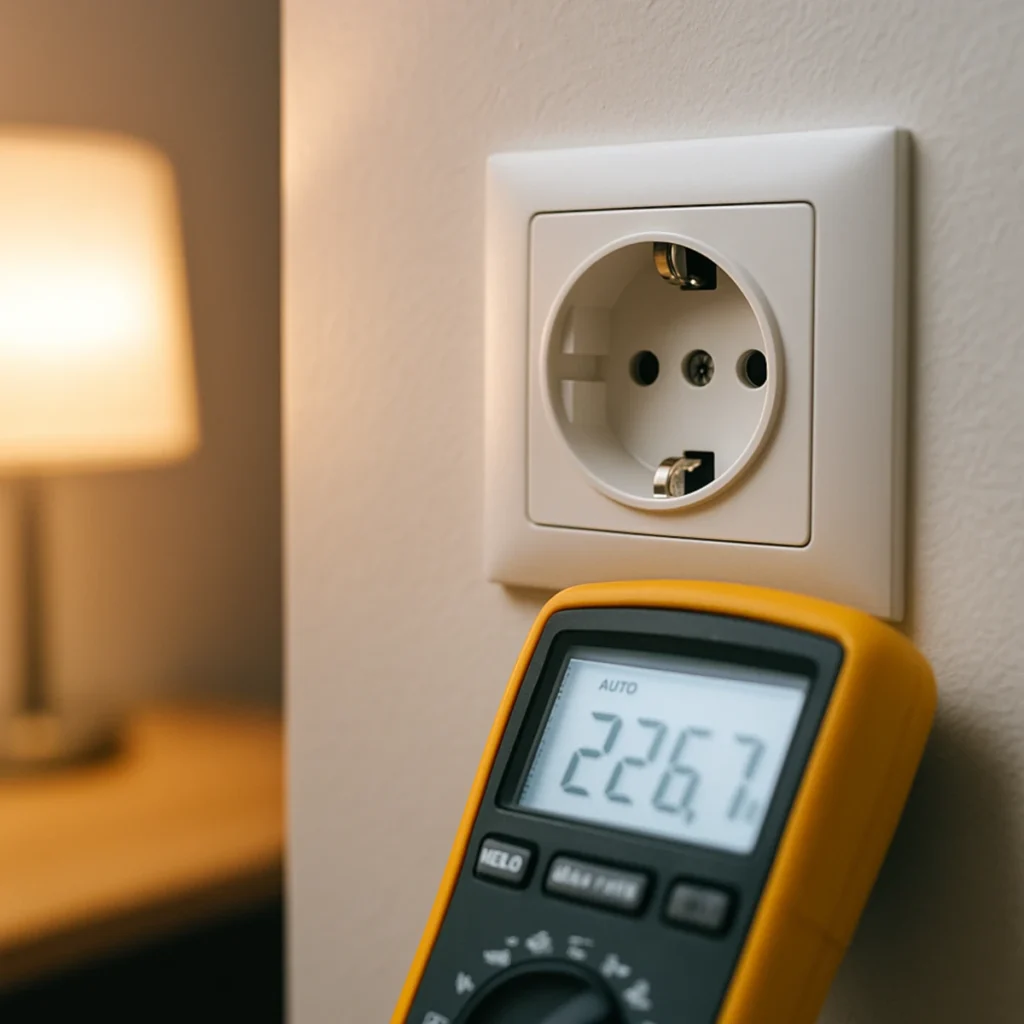

Pomiary multimetrem i rejestratorem napięcia – co, gdzie i jak mierzyć

Najprościej zaczynam od miernika z funkcją MIN/MAX. Podpinam go do gniazdka, zostawiam na kilka godzin i sprawdzam skrajne wartości.

1. Mierzę bazę. Czyli napięcie w spoczynku. Zapisuję 230–235 V czy może 210–215 V. To daje przeczucie, czy jestem bliżej dołu czy góry.
2. Włączam duże odbiorniki. Czajnik, piekarnik, pralka. Patrzę, o ile spada. Jeśli widzę zjazd poniżej 207 V, to mam konkret.
3. Testuję kilka gniazd na różnych obwodach. Czasem problem dotyczy tylko jednej linii. Wtedy łatwiej trafić w sedno naprawy.

Jeśli chcę mieć czarno na białym, biorę rejestrator zasilania. Nawet prosty logger potrafi zapisać wykres zmian napięcia, czas trwania i częstotliwość zjawisk. Taki zapis to złoto. Przyda się też do rozmowy z elektrykiem albo z operatorem sieci.

Inteligentne gniazdka i aplikacje: szybki monitoring wahań

Nie zawsze mam pod ręką profesjonalny rejestrator. Czasem wystarcza „smart” gniazdko z pomiarem napięcia i mocy. W aplikacji widzę wykresy. Mogę ustawić alarm, gdy napięcie spadnie poniżej np. 210 V. Albo gdy wzrośnie ponad 250 V. To nie jest sprzęt do wzorcowych pomiarów. Jednak do domowej diagnozy wystarczy. I co ważne, loguje dane w czasie, a to daje argumenty.

Kiedy wezwać elektryka z uprawnieniami i jakie dane przygotować

Dzwonię po fachowca, gdy:

• Napięcie w spoczynku jest stale poniżej 207 V lub powyżej 253 V.
• W rozdzielnicy czuć ciepło, słychać trzaski albo widać przebarwienia na zaciskach.
• Różnicówka losowo wybija, a zasilacze robią koncert piszczenia.
  Dane, które mu podaję:
• Zestawienie MIN/MAX z godzinami. Idealnie z loggera.
• Lista obwodów i odbiorników, które powodują problem.
• Informacja, czy budynek jest jednofazowy czy trójfazowy. I jak są rozłożone obciążenia.

Wyrównanie napięcia w gniazdku – szybkie i tanie sposoby

Nie zawsze trzeba działać ciężką artylerią. Czasem wystarcza mądra kosmetyka.

Listwy przeciwprzepięciowe a realna ochrona – różnice i ograniczenia

Listwa listwie nierówna.

• Najtańsze „listwy” to tylko przedłużacze. Nie mają ochronników. Ochrona to marketing.
• Dobre listwy mają warystory i bezpieczniki. Szukam parametrów typu energia w dżulach oraz czas reakcji. Realnie chronią przed krótkimi pikami. Nie poprawiają jednak zaniżonego napięcia. Wyrównanie nie wchodzi w grę.
• Co ważne. Warystory starzeją się. Po większym „strzale” listwa dalej działa, ale ochrony już prawie nie ma. Warto wymieniać co kilka lat albo po dużych burzach.

Stabilizator/AVR do pojedynczego urządzenia: kiedy warto

AVR to automatyczny regulator napięcia. Pracuje jak szybki „transformator o zmiennym przełożeniu” albo układ elektronicznej korekcji. Jego sens:

• Gdy bazowe napięcie krąży w okolicy 200–210 V lub 245–255 V, AVR dociąga do normy. Na przykład koryguje ±8–12%.
• Jako plaster dla wrażliwego sprzętu. Piec gazowy, sterownik kotła, komputer do pracy.
• Jako tańsza alternatywa dla UPS, jeśli nie zależy mi na podtrzymaniu.
  Dobór to żadna magia. Liczę moc urządzenia i dodaję zapas 30–50%. Jeśli piec ma 150 W, biorę AVR min. 250–300 W. I po sprawie.

Przegląd połączeń, zacisków i obwodów: proste naprawy, duży efekt

To często najtańsze „wyrównanie napięcia w gniazdku”.

• Dokręcenie zacisków w rozdzielnicy. Oczywiście po wyłączeniu zasilania i przez elektryka. Luz potrafi zjadać kilka voltów.
• Wymiana starej listwy na przewód o większym przekroju. Mniej spadków i mniej grzania.
• Podział obciążenia na dwa obwody. Płyta indukcyjna na swoim, gniazda kuchenne na swoim. I nagle światła przestają mrugać.

Rozwiązania instalacyjne i profesjonalne na skoki napięcia w sieci

Kiedy domowe triki nie wystarczają, wchodzą rozwiązania „na serio”. Nadal sensowne cenowo. I skuteczne.

UPS z funkcją AVR: kiedy line-interactive, a kiedy online

UPS line-interactive ma wbudowany AVR. Potrafi podbić lub obniżyć napięcie bez przechodzenia na baterię. Działa cicho i oszczędza akumulatory. Dla PC, routera, NAS i kotła CO to często złoty środek. Natomiast UPS online, czyli „double conversion”, daje napięcie idealnie „wyprasowane”, bo stale konwertuje AC→DC→AC. Świetny do bardzo wrażliwej elektroniki, sprzętu audio w studiu lub sterowania automatyki, ale droższy i cieplejszy.

Czas podtrzymania, moc i dobór do PC, RTV, kotła CO

• Najpierw moc czynna. Komputer z monitorem pobiera np. 250 W. Przy współczynniku mocy 0,6–0,9 UPS 600–1000 VA to rozsądny start.
• Czas podtrzymania liczę prosto. Pojemność baterii w Wh dzielę przez moc obciążenia w W. Przykład. UPS ma 2×9 Ah przy 12 V. To ~216 Wh. Dla obciążenia 150 W daje około 1,2–1,3 h brutto. W praktyce mniej, bo sprawność. Realnie 30–40 min.
• Kocioł CO. Zwykle 80–150 W. Nawet nieduży UPS da 40–90 min spokoju. Warto dodać filtrację zakłóceń, żeby sterownik nie wariował przy przejściach.

Ograniczniki przepięć (SPD) i uziemienie: warstwy ochrony w rozdzielnicy

SPD to ochrona „piętrowa”. Montuje się je w rozdzielnicy. Nie wyrównają niskiego napięcia, ale wyłapią impulsy i zbiją piki. Dla domu zazwyczaj:

• T1 przy zasilaniu od strony złącza. Chroni przed prądem udarowym, np. bliskie wyładowania.
• T2 w rozdzielnicy głównej. Tłumi resztę energii.
• T3 blisko delikatnej elektroniki. Na przykład w podrozdzielnicy przy biurku.
  To działa najlepiej, gdy uziemienie jest prawdziwe, a nie „na wiarę”. Rezystancja uziomu poniżej ~30 Ω to realne minimum komfortu w wielu układach. Im niżej, tym lepiej.

Koordynacja stopni SPD i zasady montażu

• Odstępy. T1 i T2 powinny mieć sensowną odległość przewodową. Jeśli są blisko, stosuje się element pośredni albo dedykowane rozwiązania producenta.
• Przewody krótkie i proste. Każdy centymetr to indukcyjność. A przy impulsie liczą się mikrosekundy.
• Jedna koncepcja producenta. Nie mieszam elementów z różnych systemów, chyba że ktoś to przeliczy.

Równoważenie faz i przekroje przewodów: co poprawić w instalacji

W domach trójfazowych czasem jedna faza dostaje w kość, a dwie nudzą się. Efekt. Na tej jednej wszystko przygasa. Równoważenie to:

• Przeniesienie części obwodów na inne fazy. Płyta indukcyjna i piekarnik nie muszą walczyć na jednej.
• Sprawdzenie przekrojów przewodów zasilających duże odbiorniki. Do gniazd ogólnych 2,5 mm² to standard. Do stałych dużych odbiorników warto iść w 4 mm² lub więcej. Krótsze trasy zmniejszają spadki.
• Jeżeli linia od złącza jest słaba, rozważam wniosek do operatora o poprawę parametrów albo o zmianę przydziału mocy. Czasem to jedyna trwała droga.

Najczęstsze błędy i mini-FAQ: skoki napięcia w sieci a trwałość sprzętu

Tu zbieram to, co widzę najczęściej. I odpowiadam prosto.

Czego nie robić: „przedłużacz na przedłużaczu”, brak uziemienia, tani adapter

• Kaskada przejściówek i przedłużaczy to proszenie się o spadki i grzanie styków. Im prościej, tym lepiej.
• Nie „mostkuję” bolca ochronnego. Uziemienie to nie ozdoba. Bez tego SPD i listwy mają ograniczony sens. A bezpieczeństwo spada do zera.
• Tani adapter do drogich sprzętów to kiepska oszczędność. Lepiej jedna dobra listwa z zabezpieczeniami niż trzy „białe kostki” z kosza.

Czy listwa wystarczy do PC/AGD? Kiedy konieczny UPS lub AVR

• Do PC, gdy mam częste „piknięcia” i krótkie zaniki. Biorę UPS line-interactive z AVR. Listwa tylko dopełnia ochronę przed pikami.
• Do AGD z elektroniką, jak pralka czy zmywarka. Listwa czasem wystarczy. Ale jeśli w okolicy mam stałe 205–210 V, lepiej AVR lub UPS z AVR. Sprzęt przestaje głupieć.
• Do pieca CO. Tu stawiam na UPS z czystą sinusoidą i AVR. Spokój zimą ma cenę. Ale wartą każdej złotówki.

Jak dokumentować wahania napięcia na potrzeby reklamacji i ubezpieczenia

• Zapis z rejestratora albo z aplikacji smart-gniazdka. Z datą i godziną. Super, jeśli mam kilka dni historii.
• Zdjęcia etykiet urządzeń, które padły. I krótki opis sytuacji. Na przykład „reset routera o 19:34 w chwili startu piekarnika”.
• Notatka o tym, co zrobiłem. Dokręcenie zacisków, wymiana listwy, montaż SPD. Ubezpieczyciel lub operator widzą, że nie spałem.

Lista działań krok po kroku, które realnie pomagają

1. Sprawdzam MIN/MAX napięcia zwykłym miernikiem z funkcją rejestracji. Notuję godziny i wartości.
2. Podpinam najwrażliwszy sprzęt przez stabilizator AVR. Jeżeli zadziała, wiem, że kierunek jest dobry.
3. Wymieniam stare listwy na porządne modele z ochroną. Dokładam znane marki. Nie biorę „anonimów”.
4. Porządkuję rozdzielnicę z elektrykiem. Dokręcenie zacisków i przełożenie obwodów często daje natychmiastowy efekt.
5. Montuję SPD T2 w rozdzielnicy i dbam o uziemienie. Jeśli w okolicy występują burze, rozważam pełny zestaw T1+T2+T3.
6. Do newralgicznych odbiorników dokładam UPS line-interactive z AVR. Do wyjątkowo wrażliwych – UPS online.
7. Jeśli napięcie bazowe stale jest poza widełkami, zgłaszam problem do operatora. Załączam logi. Czasem kończy się to regulacją transformatora albo zmianą przydziału mocy.

Przykłady doboru urządzeń – proste kalkulacje

• Komputer biurowy + monitor 27″. Pobór mocy 180–220 W. Wybieram UPS 900–1200 VA line-interactive z AVR. Daje 10–20 min pracy i filtrację. Listwa ochronna dorzuca kolejną warstwę.
• Kocioł gazowy z pompą. 80–120 W w typowej pracy. Biorę UPS 600–800 VA z sinusoidą i AVR. Liczę na 40–90 min podtrzymania. Wystarczy, żeby przeżyć krótkie zaniki i wygodnie wyłączyć kocioł, jeśli trzeba.
• Stacja robocza lub urządzenia audio. Wrażliwe na szum i przerwy. Tutaj UPS online 1500 VA z możliwością rozbudowy baterii. Koszt większy, ale otrzymuję idealnie stabilne napięcie i czysty przebieg.

Drobne triki, które zwiększają komfort na co dzień

• Rozruch „na raty”. Nie włączam wszystkiego naraz. Najpierw piekarnik, po minucie czajnik. Światła przestają falować.
• Zapas mocy na obwodach kuchennych. Tam, gdzie są duże odbiorniki, daję osobne linie. Mniej niespodzianek na reszcie domu.
• Krótkie i grubsze przewody do urządzeń, które startują ostro. Niby detal, a napięcie przestaje robić „hop siup”.

Mini-warsztat terminów w pigułce, żeby łatwiej ogarniać temat

• Skoki napięcia w sieci. Szybkie zmiany poziomu napięcia względem 230 V. Mogą być w górę i w dół.
• AVR. Stabilizator, który koryguje napięcie bez przechodzenia na baterię. Cichy bohater.
• UPS line-interactive. Ma AVR i baterię. Dobry balans ceny i efektu.
• UPS online. „Żelazko do napięcia”. Idealna stabilność. Najlepszy, ale droższy.
• SPD T1/T2/T3. Ograniczniki przepięć w rozdzielnicy i blisko sprzętu. Warstwowa ochrona.
• Uziemienie. Fundament ochrony. Bez niego reszta działa połowicznie.

Checklista zakupowa, żeby nie zgubić się w sklepie

• Do PC i pracy z plikami. UPS line-interactive 900–1500 VA + solidna listwa.
• Do pieca CO. UPS z czystą sinusoidą 600–1000 VA + AVR w standardzie.
• Do „wiecznie mrugających” LED. Najpierw porządek w obwodach i zaciskach. Potem, jeśli trzeba, AVR.
• Do ochrony całego domu przed pikami. SPD T2 w rozdzielnicy i sensowne uziemienie. W rejonach „burzowych” uzupełniam o T1 i T3.

Co jeszcze mogę zrobić, gdy operator „nie dowozi”

Czasem mimo starań napięcie bazowo jest zaniżone. Albo sezonowo wyskakuje w górę. Wtedy:

• Wysyłam zgłoszenie do operatora z dziennikiem pomiarów. Daty, godziny, wartości MIN/MAX.
• Pytam o możliwość regulacji odczepów transformatora. Bywa, że to robią po cichu i jest spokój.
• Rozważam zmianę przydziału mocy. Jeśli dom „urósł” w sprzęt, to ma sens.
• W skrajnych przypadkach myślę o własnej mikroinstalacji PV z nowoczesnym falownikiem, który wprowadza stabilniejszą pracę odbiorów w ciągu dnia. To temat szerszy i trzeba go liczyć. Ale w praktyce bywa, że poprawia komfort energetyczny w domu.

Podsumowanie na wynos – co naprawdę działa

Moim zdaniem najlepiej działa zestaw prostych kroków. Najpierw diagnoza i porządek w instalacji. Potem warstwa ochrony w rozdzielnicy, czyli SPD i dobre uziemienie. Na końcu dopasowany do potrzeb UPS z AVR albo sam AVR do kluczowych urządzeń. To nie jest „rakieta”. To kilka logicznych ruchów, które realnie wyrównują napięcie w gniazdku i gaszą nerwy, gdy światła zaczynają mrugać. A że spokój w domu jest bezcenny. No właśnie.

Źródła

• Normy jakości napięcia w publicznych sieciach niskiego napięcia, wytyczne operatorów dystrybucyjnych.
• PN-EN 50160: Parametry napięcia zasilającego w publicznych sieciach rozdzielczych.
• PN-EN 61643-11: Ograniczniki przepięć niskonapięciowych.
• Materiały techniczne producentów UPS i AVR: APC, Eaton, CyberPower, Vertiv.
• Poradniki projektowe instalacji niskonapięciowych, dobór przekrojów i bilans mocy.
• Dokumentacje techniczne urządzeń domowych z zasilaczami impulsowymi oraz sterowników kotłów CO
