Jak kotwić słupy drewniane, żeby nie gniły przy gruncie

Dlaczego drewniany słup gnije właśnie przy gruncie?

Drewno użytkowane na zewnątrz regularnie zmienia wilgotność. Samo okresowe zamoczenie nie musi od razu prowadzić do problemów, jeżeli element później może wyschnąć. Najgorsze warunki powstają w miejscu, w którym woda zalega lub materiał stale pobiera ją z wilgotnego otoczenia.

Dotyczy to szczególnie:

• słupa wkopanego bezpośrednio w ziemię,
• drewna zalanego betonem,
• słupa stojącego bezpośrednio na poziomej powierzchni betonu,
• miejsc obsypanych ziemią, korą lub żwirem aż do drewna,
• podstaw tworzących zamkniętą kieszeń, w której po deszczu stoi woda.

Materiały edukacyjne administracji publicznej wskazują wilgoć jako jeden z głównych czynników sprzyjających biologicznemu niszczeniu drewna. Także SGGW zwraca uwagę, że problemy z trwałością konstrukcji drewnianych często wynikają z błędów projektowych, wykonawczych i niewłaściwych warunków użytkowania.

Norma PN-EN 335 rozróżnia przy tym różne warunki użytkowania drewna właśnie według jego ekspozycji na wilgoć i zagrożenia biologiczne. Kontakt z gruntem jest więc zasadniczo inną sytuacją niż drewno znajdujące się na zewnątrz, lecz uniesione nad podłożem.

Najskuteczniejszym zabezpieczeniem nie jest więc kolejna warstwa impregnatu, lecz prawidłowy detal konstrukcyjny, który pozwala drewnu wysychać.

Jaka kotwa do słupa drewnianego będzie najlepsza?

Nie ma jednej kotwy odpowiedniej do wszystkich konstrukcji. Najpierw trzeba ustalić, do czego słup należy i do czego zostanie zamocowana jego podstawa.

Sytuacja	Najbardziej praktyczne rozwiązanie	Na co uważać
Pergola lub lekka konstrukcja na gotowej stopie betonowej	podstawa przykręcana do betonu	nośność kotwy do betonu i odległość od krawędzi
Nowa stopa betonowa wykonywana razem z konstrukcją	podstawa zatapiana w świeżym betonie	bardzo dokładne ustawienie przed związaniem betonu
Konieczność regulacji wysokości słupów	regulowana podstawa słupa	dopuszczalny zakres regulacji i obciążenia boczne
Wiata lub konstrukcja z pełnym dachem	systemowa podstawa dobrana obliczeniowo	wiatr, ciężar dachu, śnieg i możliwość wyrywania kotwy
Stary słup stojący bezpośrednio na betonie	wymiana lub podcięcie i wykonanie podstawy	najpierw trzeba ocenić stan dolnej części drewna
Słup bezpośrednio w ziemi	jeśli to możliwe – zmiana rozwiązania na fundament i stalową podstawę	sama impregnacja nie usuwa problemu stałego zawilgocenia

Producenci systemowych podstaw słupów przewidują zarówno elementy zatapiane w świeżym betonie, jak i mocowane do istniejącego betonu. Są też modele regulowane i przeznaczone do konstrukcji nośnych. Dokumentacja Simpson Strong-Tie pokazuje jednocześnie, że dopuszczalna odległość słupa od fundamentu zależy od konkretnej podstawy – w różnych systemach może wynosić maksymalnie 50, 100 czy 150 mm. Nie należy więc przyjmować jednej „obowiązkowej” wysokości dla wszystkich kotew.

Najważniejsze jest, aby spód słupa nie był stale dociśnięty do mokrej powierzchni i nie znajdował się w miejscu zbierania wody.

Jak kotwić słupy drewniane do betonowej stopy krok po kroku?

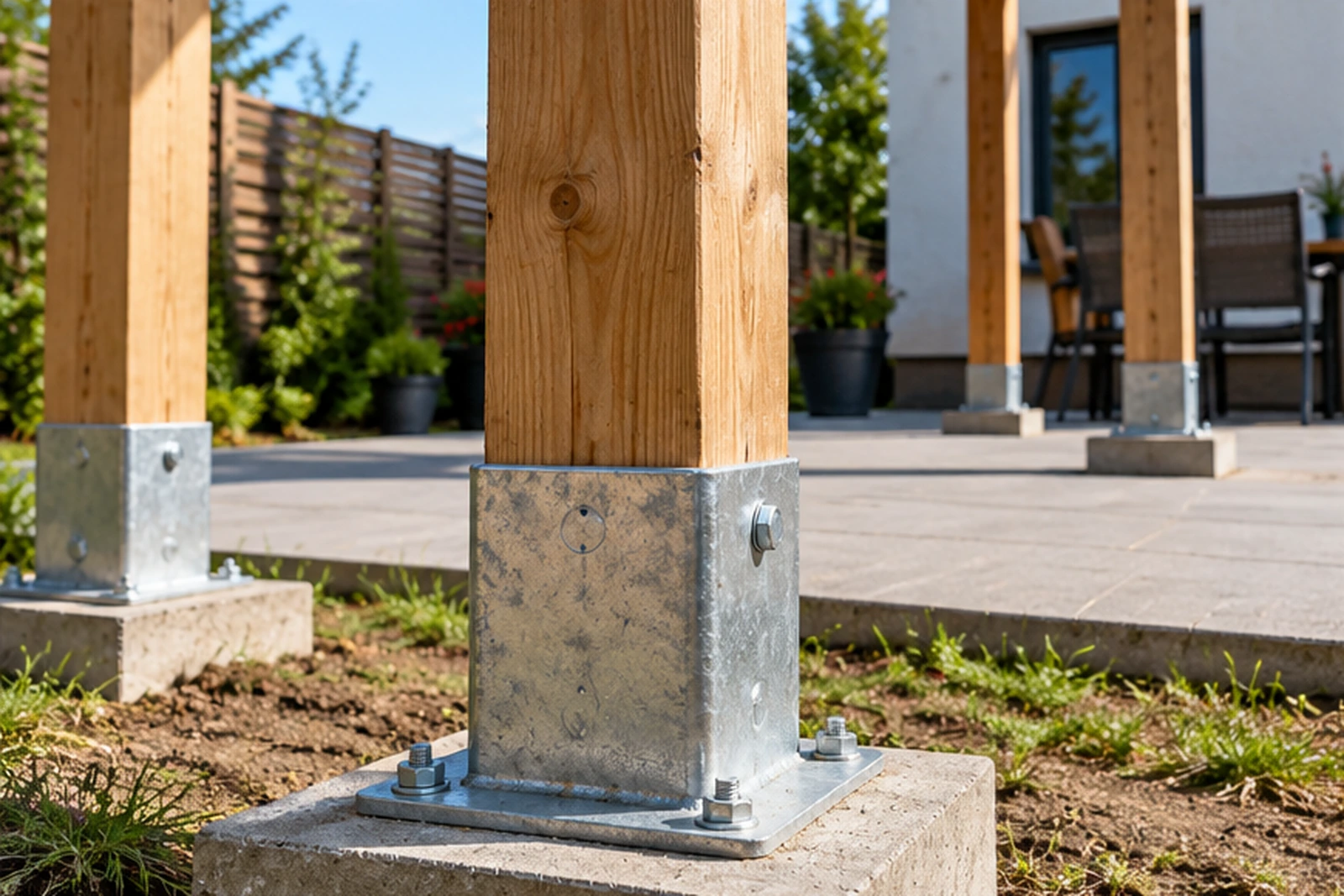

W przypadku typowej pergoli, altany lub niewielkiej konstrukcji ogrodowej często najwygodniej wykonać betonową stopę, a na niej zamontować stalową podstawę słupa.

1. Najpierw ustal położenie słupów

Rozstaw powinien wynikać z całej konstrukcji, a nie tylko z wygodnego miejsca do wykopania otworu. Przed betonowaniem sprawdź:

• wymiary konstrukcji,
• przekątne,
• przebieg belek,
• odległość od ścian i innych elementów,
• możliwość ustawienia słupów dokładnie w pionie.

Przy czterech słupach kilka centymetrów błędu na fundamentach może później oznaczać problemy z montażem belek.

2. Wykonaj stabilną stopę

Rozmiaru fundamentu nie należy dobierać wyłącznie do przekroju słupa. Znaczenie mają między innymi grunt, wysokość konstrukcji, jej masa, powierzchnia wystawiona na działanie wiatru oraz rodzaj zadaszenia.

Niewielka pergola ażurowa zachowuje się inaczej niż wiata z poliwęglanem, blachą albo innym szczelnym pokryciem.

Przy większej wiacie, ciężkim dachu albo konstrukcji narażonej na silny wiatr dobór fundamentów i połączeń powinien wynikać z projektu lub obliczeń konstrukcyjnych.

3. Nie twórz na fundamencie miski na wodę

Górna część stopy powinna znaleźć się w takim miejscu, aby nie była zasypywana ziemią ani ściółką. Trzeba również zadbać, żeby wokół słupa nie powstało zagłębienie zbierające wodę po każdym deszczu.

Częsty błąd wygląda niewinnie: fundament wykonano poprawnie, ale później dosypano ziemię, korę albo kamień dekoracyjny. Po roku stalowa podstawa jest niemal schowana, a dół słupa znowu pracuje w stale wilgotnej strefie.

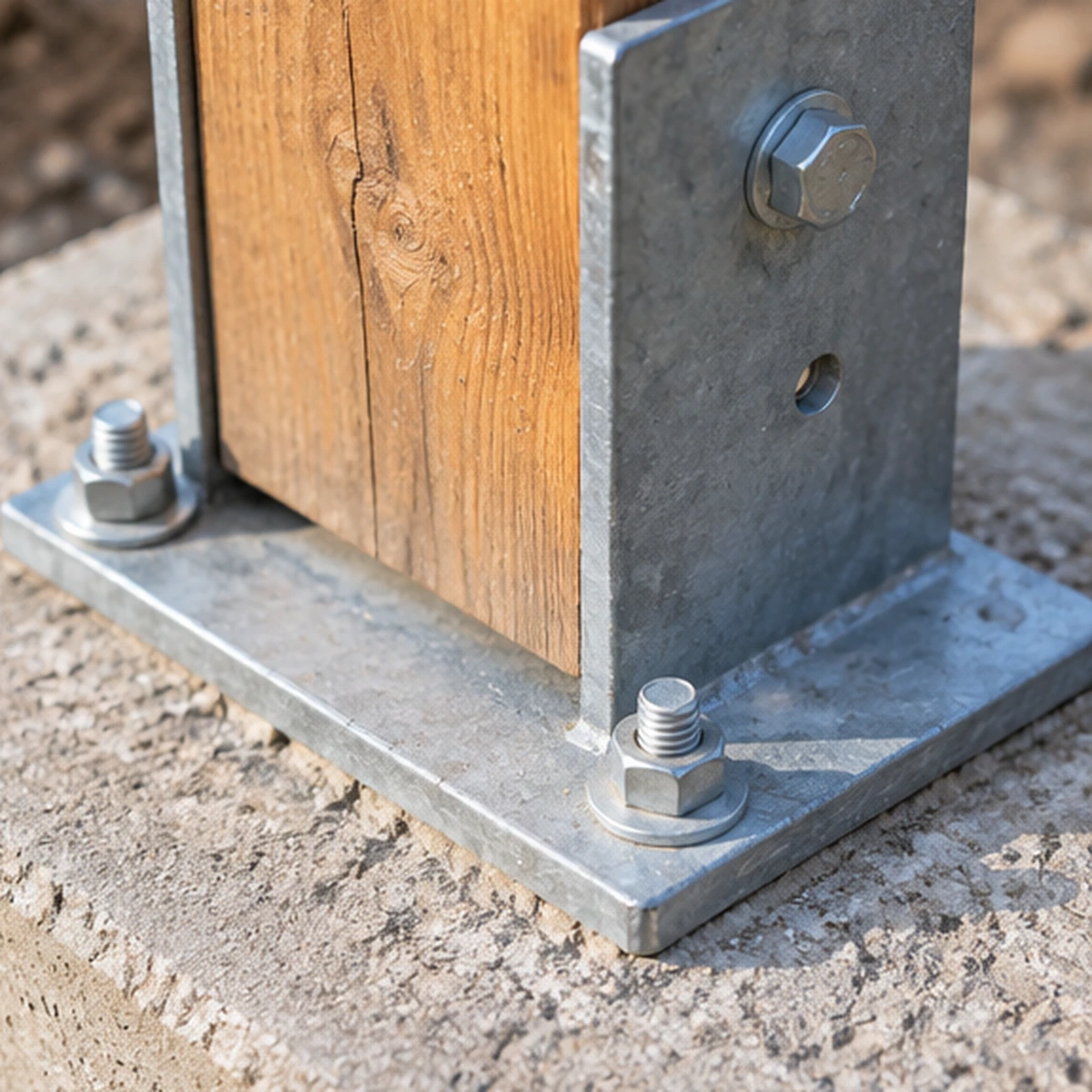

4. Zamontuj odpowiednią podstawę słupa

W gotowym betonie można stosować podstawy przeznaczone do przykręcania, natomiast część modeli można również osadzać podczas betonowania.

Nie należy dowolnie zastępować mocowań zalecanych przez producenta przypadkowymi kołkami. W systemach konstrukcyjnych znaczenie mają:

• średnica mocowania,
• głębokość zakotwienia,
• klasa betonu,
• odległość otworu od krawędzi fundamentu,
• rozstaw kotew,
• rodzaj obciążeń.

Simpson Strong-Tie dla swoich podstaw wskazuje różne systemy kotew zależnie właśnie od betonu i geometrii połączenia.

5. Osadź słup i ustaw pion

Słup należy wypionować w dwóch kierunkach i tymczasowo usztywnić, zanim zostaną zamontowane belki.

Do podstawy stosuj łączniki przewidziane przez producenta danego złącza, a nie przypadkowe wkręty o podobnej średnicy. Systemowe podstawy mogą wymagać określonych śrub, sworzni, gwoździ pierścieniowych albo wkrętów konstrukcyjnych.

6. Dopiero po ustawieniu słupów montuj resztę konstrukcji

Nie próbuj prostować źle ustawionej podstawy przez dociąganie ciężkiej belki albo wyginanie słupa. Jeżeli kotwa została źle osadzona, lepiej poprawić połączenie na początku.

Czy można zalać drewniany słup betonem?

Technicznie można spotkać takie wykonanie, jednak jeżeli celem jest możliwie długie życie typowego słupa pergoli, altany czy wiaty, zalewanie drewna bezpośrednio betonem nie jest rozwiązaniem pierwszego wyboru.

Najbardziej problematyczna okazuje się strefa tuż przy powierzchni gruntu. To właśnie tam drewno jest wielokrotnie moczone, a później wysycha znacznie wolniej niż jego część znajdująca się wyżej.

Podobny problem dotyczy zwykłego wkopywania słupów. Drewno przeznaczone do bezpośredniego kontaktu z gruntem musi być dobrane do takich warunków użytkowania i odpowiednio zabezpieczone. Nawet wtedy konstrukcyjnie korzystniejsza jest możliwość odizolowania elementu od gruntu, jeżeli charakter konstrukcji na to pozwala.

Dlatego przy pergoli, altanie czy wiacie lepszy układ to zazwyczaj:

grunt → fundament → stalowa podstawa → drewniany słup

zamiast:

grunt → drewno

albo:

grunt → beton otaczający drewno.

Impregnat pomaga, ale nie zastąpi dobrej podstawy

Impregnacja nadal ma znaczenie. Drewno na zewnątrz trzeba dobrać do warunków użytkowania i zabezpieczać zgodnie z zaleceniami producenta zastosowanego systemu.

Szczególnej uwagi wymagają:

• końce elementów,
• świeżo wykonane nacięcia,
• miejsca wiercenia,
• pęknięcia,
• powierzchnie, do których po montażu nie będzie już dostępu.

Jednocześnie nie ma sensu traktować preparatu jako sposobu naprawienia złego detalu. Jeżeli dół słupa codziennie stoi w wilgoci, powłoka ochronna tylko opóźnia problem.

SGGW zwraca uwagę, że trwałość drewna silnie zależy od warunków jego użytkowania, a błędy konstrukcyjne są jedną z istotnych przyczyn problemów z drewnem w budownictwie.

Uważaj również na korozję kotew, śrub i wkrętów

Przy słupie stojącym na zewnątrz trzeba chronić nie tylko drewno. Wilgoć działa również na podstawę i wszystkie łączniki.

Nie wystarczy kierować się zasadą „byle ocynkowane”. Rodzaj zabezpieczenia należy dopasować do środowiska, drewna oraz środków użytych do impregnacji.

Dobrym przykładem są systemowe wkręty z powłokami antykorozyjnymi. Simpson Strong-Tie dopuszcza część takich produktów do zastosowań zewnętrznych, ale jednocześnie zaznacza, że niektórych powłok nie zaleca się w połączeniu z drewnem zawierającym dużo kwasów, takim jak modrzew, oraz z niektórym drewnem impregnowanym.

Dlatego przy zakupie trzeba sprawdzić cały zestaw: podstawa + mocowanie do betonu + mocowanie do drewna + gatunek i sposób zabezpieczenia drewna.

Mieszanie przypadkowych elementów z kilku systemów tylko dlatego, że pasują do otworów, może oznaczać zarówno szybszą korozję, jak i niższą nośność połączenia.

Najczęstsze błędy przy mocowaniu drewnianych słupów

Najczęściej problem nie wynika z jakości samego słupa, lecz ze szczegółów montażu.

Do typowych błędów należą:

• wkopanie nieprzystosowanego drewna bezpośrednio w ziemię,
• zalanie słupa betonem bez przemyślenia odpływu wilgoci,
• postawienie drewna bezpośrednio na betonie,
• zasypanie później podstawy ziemią lub korą,
• zastosowanie zbyt lekkiej kotwy do wysokiej konstrukcji,
• przykręcenie podstawy do samej kostki brukowej zamiast stabilnego podłoża konstrukcyjnego,
• użycie przypadkowych wkrętów zamiast łączników systemowych,
• montaż zwykłych stalowych wkrętów w miejscu stale wystawionym na deszcz,
• brak zabezpieczenia świeżych cięć w drewnie,
• nieuwzględnienie obciążeń od wiatru po dołożeniu pełnego dachu lub osłon.

Szczególnie ostatni punkt bywa pomijany. Lekka, otwarta pergola może po zamontowaniu poliwęglanu, rolet albo bocznych osłon zacząć przenosić znacznie inne obciążenia. W takiej sytuacji problemem przestaje być wyłącznie trwałość drewna – trzeba sprawdzić również bezpieczeństwo całego zakotwienia.

Jeżeli konstrukcja ma pełne zadaszenie, duże rozpiętości albo może stwarzać zagrożenie po przewróceniu, nie dobieraj fundamentów i kotew wyłącznie na podstawie zdjęcia z internetu.

Źródła

• Polski Komitet Normalizacyjny – PN-EN 335, „Trwałość drewna i materiałów drewnopochodnych – Klasy użytkowania”.
• Simpson Strong-Tie – dokumentacja techniczna regulowanych i stałych podstaw słupów PEA, PPS-G, PIS, PVIB.
• Simpson Strong-Tie – dokumentacja systemowych wkrętów i powłok antykorozyjnych do zastosowań zewnętrznych.
• Szkoła Główna Gospodarstwa Wiejskiego – materiały dotyczące drewna jako materiału konstrukcyjnego i jego trwałości.
• Zintegrowana Platforma Edukacyjna – „Korozja materiałów budowlanych”.
