Okno opada i ociera o ramę – jak je wyregulować?
Gdy okno opada i ociera o ramę, najczęściej nie trzeba od razu wymieniać zawiasów ani całych okuć. Jeżeli elementy są kompletne i nie mają wyraźnych luzów, zwykle wystarcza niewielka korekta wysokości lub bocznego położenia skrzydła. Najważniejsze jest jednak ustalenie, w którym miejscu okno zaczyna haczyć.
Nie należy zaczynać od regulowania rolek odpowiedzialnych za docisk uszczelki. Nie zmieniają one prawidłowo geometrii całego skrzydła. Najpierw trzeba wyregulować jego położenie, a dopiero później oceniać docisk.
Najpierw sprawdź, gdzie okno ociera o ramę
Otwórz skrzydło, a następnie powoli je zamknij. Obserwuj szczelinę pomiędzy skrzydłem a ramą i znajdź punkt, w którym pojawia się kontakt.

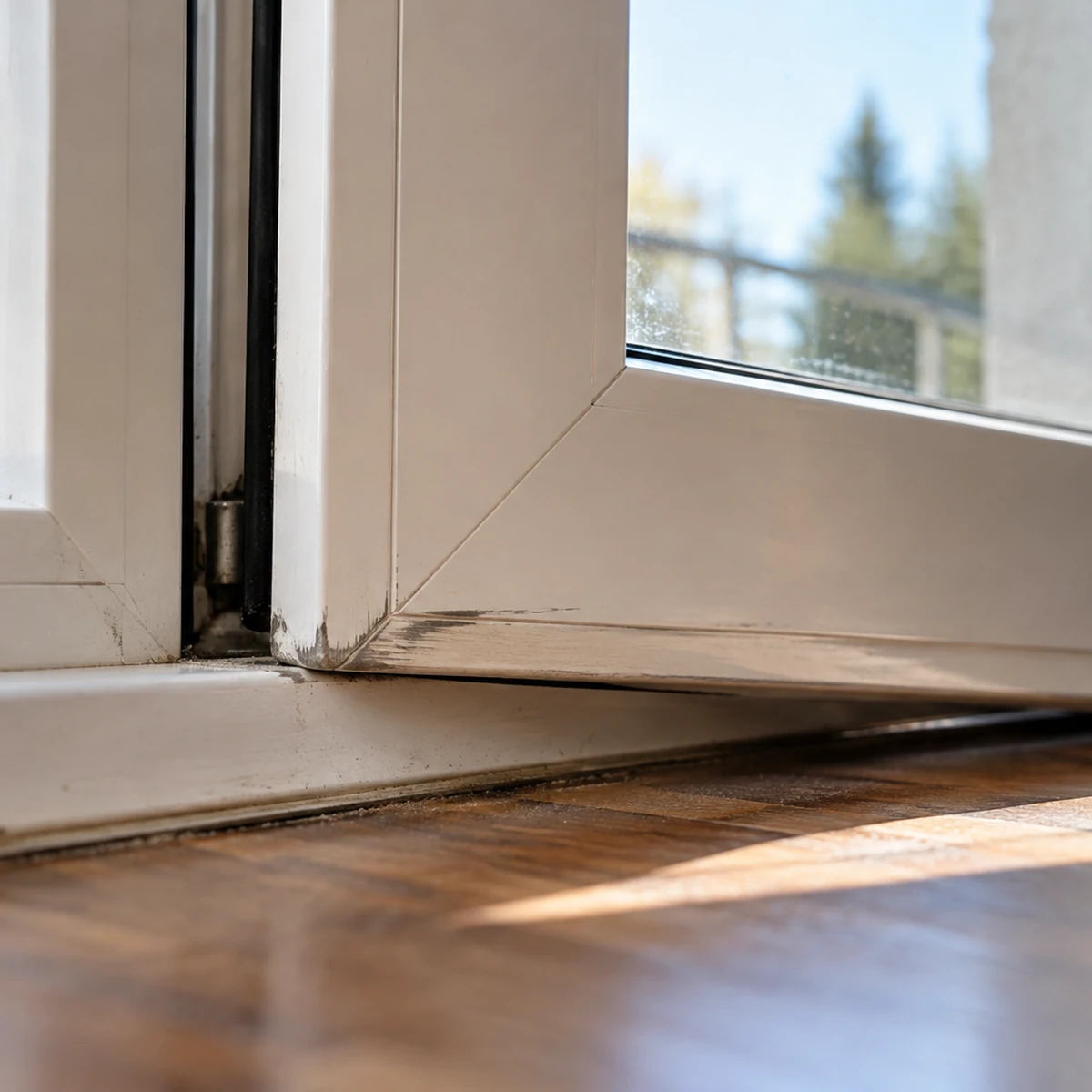

Najbardziej charakterystyczny objaw opadnięcia to ocieranie dolnego narożnika po stronie klamki. Skrzydło działa wtedy jak lekko przekrzywiony prostokąt: strona oddalona od dolnego zawiasu znajduje się za nisko.
Inny punkt kolizji może natomiast wskazywać, że potrzebna jest dodatkowa regulacja boczna.
| Objaw | Prawdopodobny problem | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Dolny narożnik po stronie klamki ociera o ramę | Skrzydło opadło | Regulację wysokości dolnego zawiasu |
| Cała boczna krawędź przy klamce jest zbyt blisko ramy | Skrzydło przesunęło się na bok | Regulację boczną dolnego zawiasu |
| Górny narożnik po stronie klamki zahacza | Nieprawidłowe położenie góry skrzydła | Regulację przy rozwórce |
| Klamka ciężko pracuje, ale skrzydło nie ociera | Problem z ryglowaniem lub dociskiem | Rolki, zaczepy i okucia |
| Skrzydło ociera w kilku miejscach | Większe rozregulowanie, odkształcenie lub luz | Kontrolę całych okuć i ramy |
Producenci okuć przewidują osobne możliwości korekty wysokości i położenia bocznego skrzydła. Przykładowo dokumentacja SIEGENIA rozróżnia regulację wysokości i regulację boczną strony zawiasowej, natomiast systemy Roto również oferują wielokierunkową regulację zawiasów.
Jak wyregulować opadnięte okno krok po kroku?
Zanim zaczniesz obracać śrubę, sprawdź producenta okuć. Nazwę lub logo najczęściej można znaleźć na metalowej listwie widocznej po otwarciu skrzydła.
To ważne, ponieważ miejsce śrub, zakres regulacji i wymagane narzędzie zależą od systemu okuć. W części popularnych systemów stosuje się klucz imbusowy, często 4 mm, jednak nie należy dobierać go na siłę. Przykładowo Roto podaje klucz imbusowy 4 mm dla regulacji systemu NX Designo.
1. Zaznacz położenie skrzydła
Przed regulacją zamknij okno i dokładnie zobacz, gdzie pojawia się kontakt. Możesz zaznaczyć to miejsce kawałkiem taśmy malarskiej.
Dzięki temu po pierwszej korekcie od razu zauważysz, czy sytuacja się poprawiła.

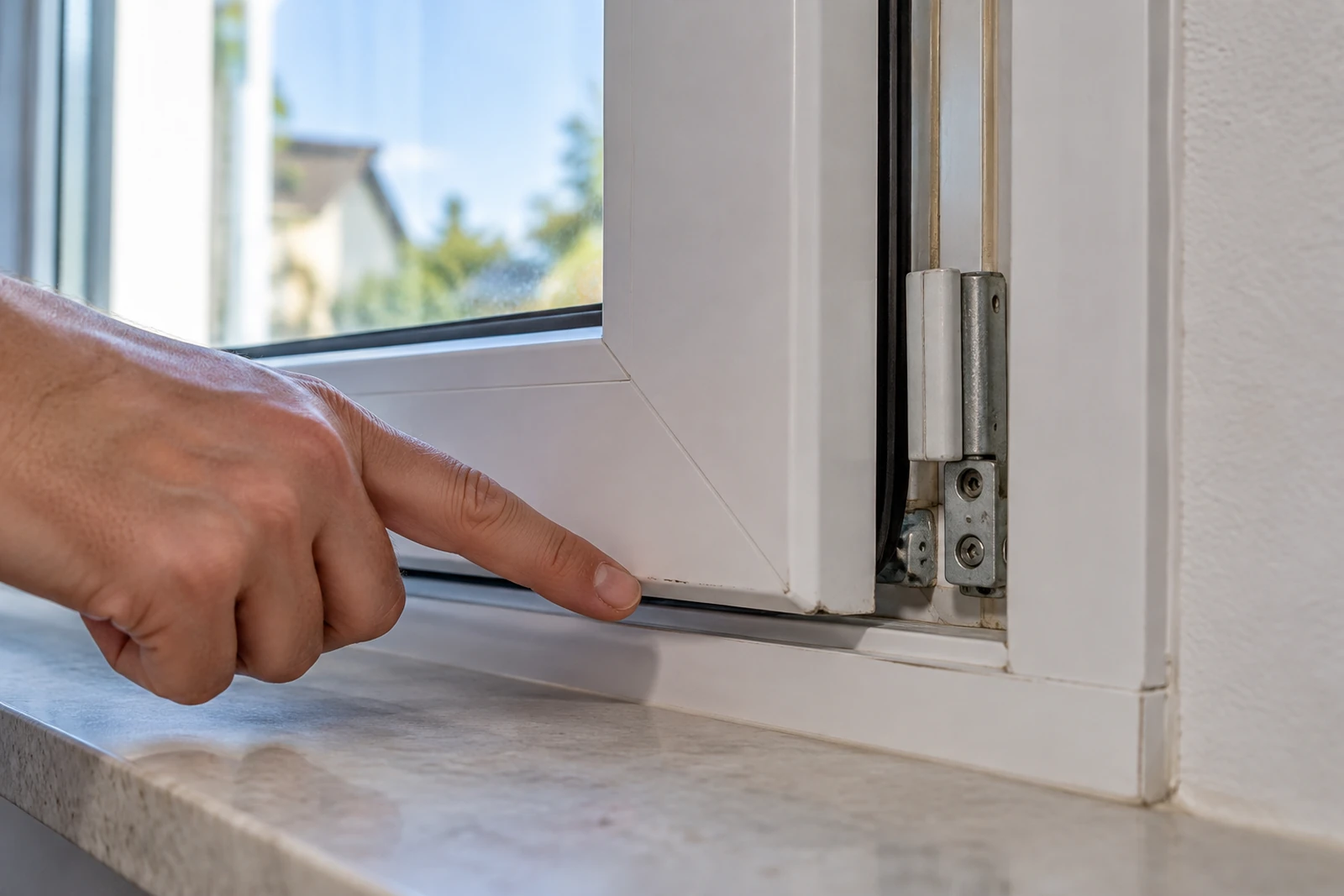

2. Sprawdź dolny zawias
Jeżeli ociera przede wszystkim dolny narożnik po stronie klamki, zacznij od regulacji wysokości skrzydła.
W typowym oknie rozwierno-uchylnym odpowiedni punkt znajduje się przy dolnym zawiasie. W zależności od konstrukcji dostęp do niego może wymagać zdjęcia osłonki zawiasu.
Nie odkręcaj przy tym śrub mocujących zawias do ramy. Szukasz wyłącznie śruby przeznaczonej przez producenta do regulacji.
3. Wykonaj bardzo małą korektę
Włóż odpowiedni klucz i wykonaj około 1/4 obrotu. Następnie wyjmij narzędzie, zamknij okno i sprawdź rezultat.
Jeżeli skrzydło odsunęło się od miejsca, w którym wcześniej ocierało, regulacja przebiega w dobrym kierunku. W razie potrzeby można wykonać kolejną niewielką korektę.
Jeżeli sytuacja się pogorszyła, wróć do poprzedniego ustawienia.
Nie wykonuj od razu kilku pełnych obrotów. Zakres regulacji okuć jest ograniczony, a zbyt duże przesunięcie może spowodować problem w innym miejscu.
4. Sprawdź całe zamykanie skrzydła
Po każdej zmianie zamknij i otwórz okno kilka razy. Klamka powinna pracować bez wyraźnego wzrostu oporu, a skrzydło nie powinno uderzać ani szorować o ramę.
Sprawdź również funkcję uchyłu. Korekta jednego punktu nie powinna pogarszać pracy pozostałych elementów okucia.
Kiedy potrzebna jest regulacja boczna okna?
Samo podniesienie skrzydła nie zawsze rozwiązuje problem. Jeśli po regulacji wysokości szczelina przy jednej z pionowych krawędzi pozostaje wyraźnie mniejsza niż po przeciwnej stronie, może być potrzebna korekta pozioma.
W wielu systemach można regulować dolną część skrzydła przy dolnym zawiasie, natomiast położenie górnego narożnika koryguje się w obrębie górnego mechanizmu zawiasowego lub rozwórki.
Zasada pozostaje taka sama: jedna niewielka zmiana i ponowna kontrola okna.
Nie próbuj jednocześnie podnosić skrzydła, przesuwać obu narożników i zmieniać docisku rolek. W takiej sytuacji trudno później ustalić, która zmiana rzeczywiście pomogła.
Instrukcje producentów pokazują, że regulacja boczna i regulacja wysokości to odrębne czynności, dlatego nie należy traktować wszystkich śrub przy zawiasach jako jednego mechanizmu.
Regulacja docisku nie naprawia opadniętego skrzydła
Na krawędzi otwartego okna znajdują się elementy ryglujące, często nazywane rolkami lub grzybkami. Ich ustawienie może wpływać na siłę, z jaką zamknięte skrzydło dociska uszczelkę do ramy.
To jednak nie jest podstawowa regulacja służąca do podnoszenia opadniętego okna.
Jeżeli skrzydło fizycznie ociera o ramę, zwiększanie docisku może wręcz utrudnić obracanie klamki. Najpierw trzeba więc usunąć kolizję skrzydła z ramą.
Dopiero gdy okno porusza się swobodnie, można sprawdzić, czy docisk na obwodzie jest równomierny. W systemie Roto NX regulacja siły docisku rolki ryglującej jest osobną funkcją od regulacji strony zawiasowej.
Dlaczego okno zaczyna opadać?
Niewielka zmiana położenia skrzydła po dłuższym okresie użytkowania nie musi oznaczać poważnej awarii. Zawiasy przenoszą ciężar całego skrzydła, a system okuć składa się z wielu współpracujących elementów.
Im większe i cięższe skrzydło, tym bardziej odczuwalna może być nawet niewielka zmiana jego ustawienia. Dlatego szczególnej uwagi wymagają wysokie drzwi balkonowe i duże przeszklenia.
SIEGENIA wskazuje również na znaczenie prawidłowego luzu pomiędzy skrzydłem i ramą. Gdy skrzydło opada, przestrzeń potrzebna do swobodnej pracy okuć może się zmniejszyć i wtedy pojawiają się problemy z zamykaniem.
Jednocześnie sama regulacja nie usuwa wszystkich możliwych usterek. Przyczyną problemu może być również:
- poluzowany lub zużyty zawias,
- uszkodzony element okucia,
- nieprawidłowe ustawienie skrzydła po montażu,
- odkształcenie ramy lub skrzydła,
- problem z położeniem ciężkiego pakietu szybowego,
- kolizja elementu ryglującego z zaczepem.
Dlatego warto najpierw obejrzeć mechanizm, zamiast automatycznie sięgać po klucz regulacyjny.
Po regulacji sprawdź także stan okuć
Jeżeli regulujesz kilkuletnie okno, przy okazji obejrzyj ruchome części okuć. Nie powinno być na nich pęknięć, dużych luzów ani elementów, które wyraźnie odstają od swoich prawidłowych pozycji.
Producent SIEGENIA zaleca w budownictwie mieszkaniowym kontrolę okuć raz w roku, połączoną z kontrolą osadzenia elementów, śladów zużycia oraz smarowaniem ruchomych punktów.
Do konserwacji należy stosować środek zgodny z zaleceniami producenta okuć. W dokumentacji SIEGENIA wskazano m.in. oleje bezkwasowe i niezawierające żywicy oraz odpowiednie środki przeznaczone do okuć.
Kiedy przestać regulować i wezwać serwis?
Drobne przesunięcie skrzydła można często skorygować samodzielnie. Nie należy jednak próbować wykorzystać całego zakresu regulacji tylko po to, aby zamaskować poważniejszą usterkę.
Serwis będzie lepszym rozwiązaniem, gdy:
- zawias ma wyczuwalny luz,
- śruby mocujące zawias nie trzymają stabilnie,
- element okucia jest pęknięty lub wygięty,
- po niewielkiej regulacji skrzydło nadal mocno ociera,
- rama wydaje się odkształcona,
- problem pojawił się bezpośrednio po montażu nowego okna,
- regulacja jednego miejsca powoduje wyraźne pogorszenie w innym,
- problem dotyczy bardzo dużego albo ciężkiego skrzydła balkonowego.
Jeżeli okno jest jeszcze objęte gwarancją, przed większą ingerencją w okucia należy również sprawdzić jej warunki.
Gdy okno opada i ociera o ramę, zacznij więc od miejsca kolizji. Przy ocieraniu dolnego narożnika po stronie klamki pierwszym krokiem jest zwykle niewielka korekta wysokości. Jeżeli skrzydło jest również przesunięte na bok, dopiero później skoryguj jego położenie poziome. Takie podejście pozwala regulować okno metodycznie, zamiast przypadkowo zmieniać ustawienie kilku elementów naraz.
Źródła
SIEGENIA – Instrukcja regulacji. Okucia do okien i drzwi balkonowych.
SIEGENIA – Instrukcja obsługi i konserwacji TITAN.
SIEGENIA – Konserwacja okien, wskazówki dotyczące okuć i uszczelek.
Roto Frank – Roto NX, dokumentacja systemu okuć rozwierno-uchylnych.
