Pergola się chwieje? Zastrzały uratują konstrukcję
Pergola, która lekko pracuje przy mocniejszym nacisku, nie zawsze jest wadliwa. Jeżeli jednak wyraźnie przechyla się na boki, skrzypi na połączeniach albo jej górna część przesuwa się względem słupów, warto zareagować, zanim luzy zaczną się powiększać. Jeśli pergola się chwieje, bardzo często pomaga dodanie ukośnych zastrzałów pomiędzy słupami a belkami górnymi. Nie powinno się jednak zaczynać od ich przykręcania. Najpierw trzeba sprawdzić kotwy, pion słupów oraz połączenia słup–belka, ponieważ zastrzał nie naprawi wyrwanej kotwy ani spróchniałego drewna.
Dlaczego pergola zaczyna się chwiać?
Typowa drewniana pergola składa się z pionowych słupów oraz poziomych belek. Taki układ wygląda solidnie, ale bez odpowiednich usztywnień może łatwo odkształcać się w bok.
Problem dobrze widać, gdy złapiesz górną belkę i delikatnie popchniesz ją równolegle do dłuższego boku pergoli. Jeżeli konstrukcja zmienia kształt z prostokąta w lekko pochylony równoległobok, brakuje jej odpowiedniej sztywności.
Właśnie dlatego w konstrukcjach drewnianych stosuje się elementy ukośne. Zastrzał tworzy razem ze słupem i belką sztywniejszy układ trójkątny, dzięki czemu ogranicza możliwość przesuwania się górnej części konstrukcji na boki. Materiały edukacyjne Zintegrowanej Platformy Edukacyjnej również wskazują skośne elementy jako sposób wzmacniania połączenia słupa z belką.
Chwianie może jednak wynikać również z innych przyczyn:
- poluzowanych śrub lub wkrętów,
- za słabych połączeń słupów z belkami,
- ruszających się kotew słupów,
- niewłaściwego zamocowania pergoli do podłoża,
- pękniętego lub uszkodzonego drewna,
- zbyt wiotkich elementów konstrukcyjnych,
- dużej powierzchni zadaszenia lub osłon zwiększających działanie wiatru.
Dlatego zastrzały są rozwiązaniem problemu ze sztywnością, ale nie rozwiązaniem każdego problemu ze stabilnością.
Najpierw ustal, co dokładnie się rusza
Zanim kupisz drewno i wkręty, wykonaj prostą kontrolę konstrukcji.
Poproś drugą osobę, aby delikatnie poruszała pergolą, a sam obserwuj kolejno jej najważniejsze punkty. Nie trzeba używać dużej siły. Chodzi tylko o znalezienie miejsca, w którym pojawia się ruch.
| Objaw | Prawdopodobna przyczyna | Czy zastrzały pomogą? |
|---|---|---|
| Góra pergoli przesuwa się na boki, a słupy i kotwy pozostają nieruchome | za mała sztywność ramy | najczęściej tak |
| Belka porusza się względem słupa | luźne lub za słabe połączenie | najpierw popraw połączenie |
| Cały słup rusza się razem z kotwą | problem z zakotwieniem | nie |
| Kotwa jest stabilna, ale słup rusza się w jej obejmie | luźne mocowanie słupa | najpierw popraw mocowanie |
| Drewno pękło w miejscu śruby lub wkręta | osłabiony element | sam zastrzał może nie wystarczyć |
| Pergola jest sztywna przy podstawie, lecz mocno pracuje pod naporem wiatru | brak stężeń lub zbyt duże obciążenie wiatrem | możliwe, ale wymaga oceny całej konstrukcji |
Szczególnie dokładnie sprawdź podstawę pergoli. Słupy powinny być stabilnie osadzone, ponieważ nawet bardzo mocne zastrzały niewiele dadzą, jeśli cała konstrukcja przesuwa się w kotwach.
Materiały dotyczące małej architektury zwracają uwagę, że pergola powinna być stabilna, odpowiednio osadzona i okresowo kontrolowana pod kątem działania wiatru oraz stanu połączeń.
Jak działają zastrzały w pergoli?

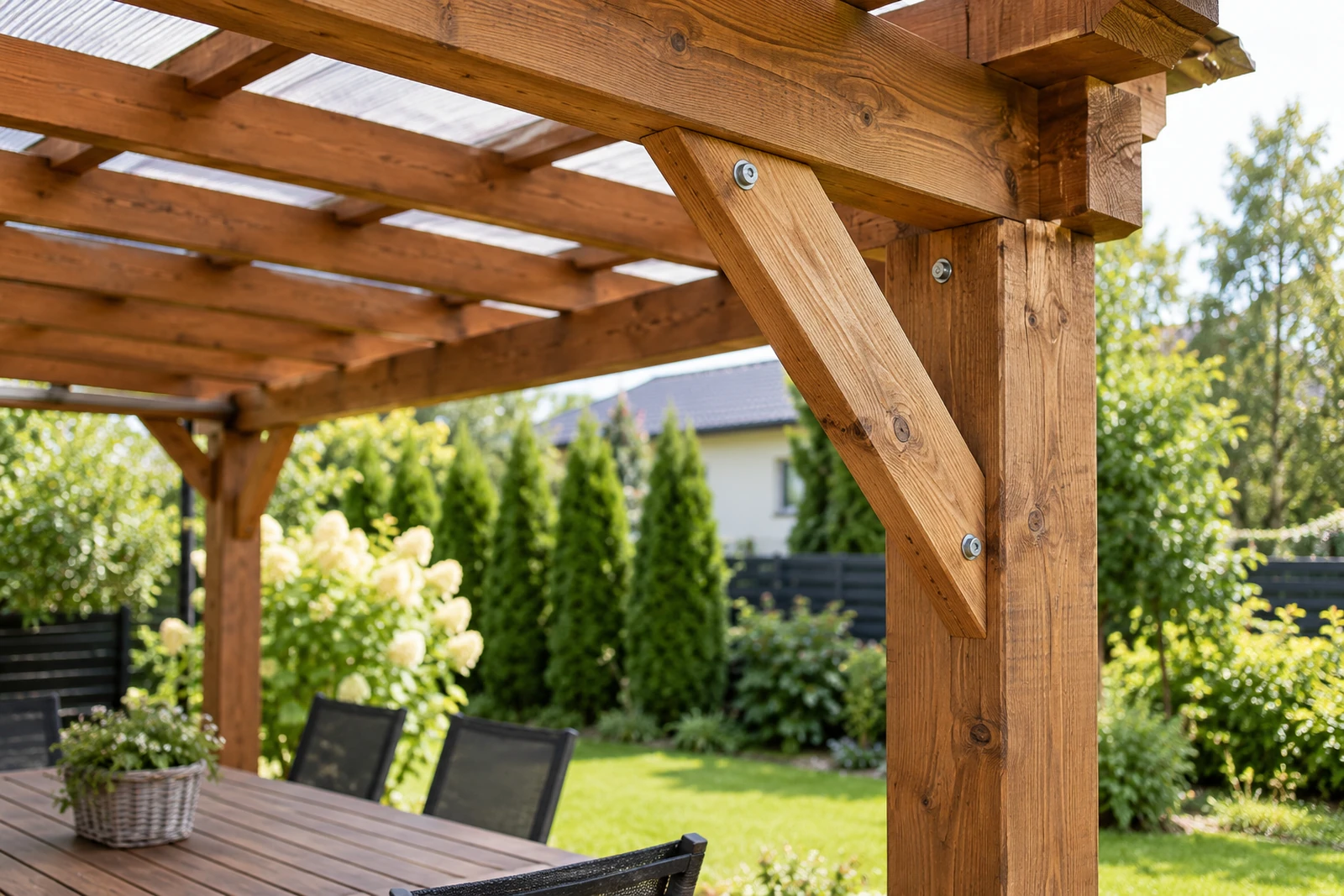

Zastrzał to ukośny element łączący pionowy słup z poziomą belką. Jego zadaniem nie jest podpieranie pergoli od spodu, lecz ograniczenie zmiany kąta pomiędzy słupem a belką.
W praktyce najlepiej widać to na pergoli bez zastrzałów. Nawet jeśli słup i belka są mocno skręcone, połączenie może minimalnie pracować. Kilka takich niewielkich ruchów jednocześnie sprawia, że na końcu konstrukcji pojawia się wyraźne wychylenie.
Po dodaniu elementu ukośnego powstaje trójkąt. Takiego układu znacznie trudniej odkształcić bez zmiany długości któregoś z jego boków.
OBI w swoim poradniku dotyczącym budowy pergoli również zaleca dodatkowe usztywnienia pomiędzy słupami a belkami i wskazuje zastrzały jako element ograniczający kołysanie konstrukcji.
Gdzie zamontować zastrzały?

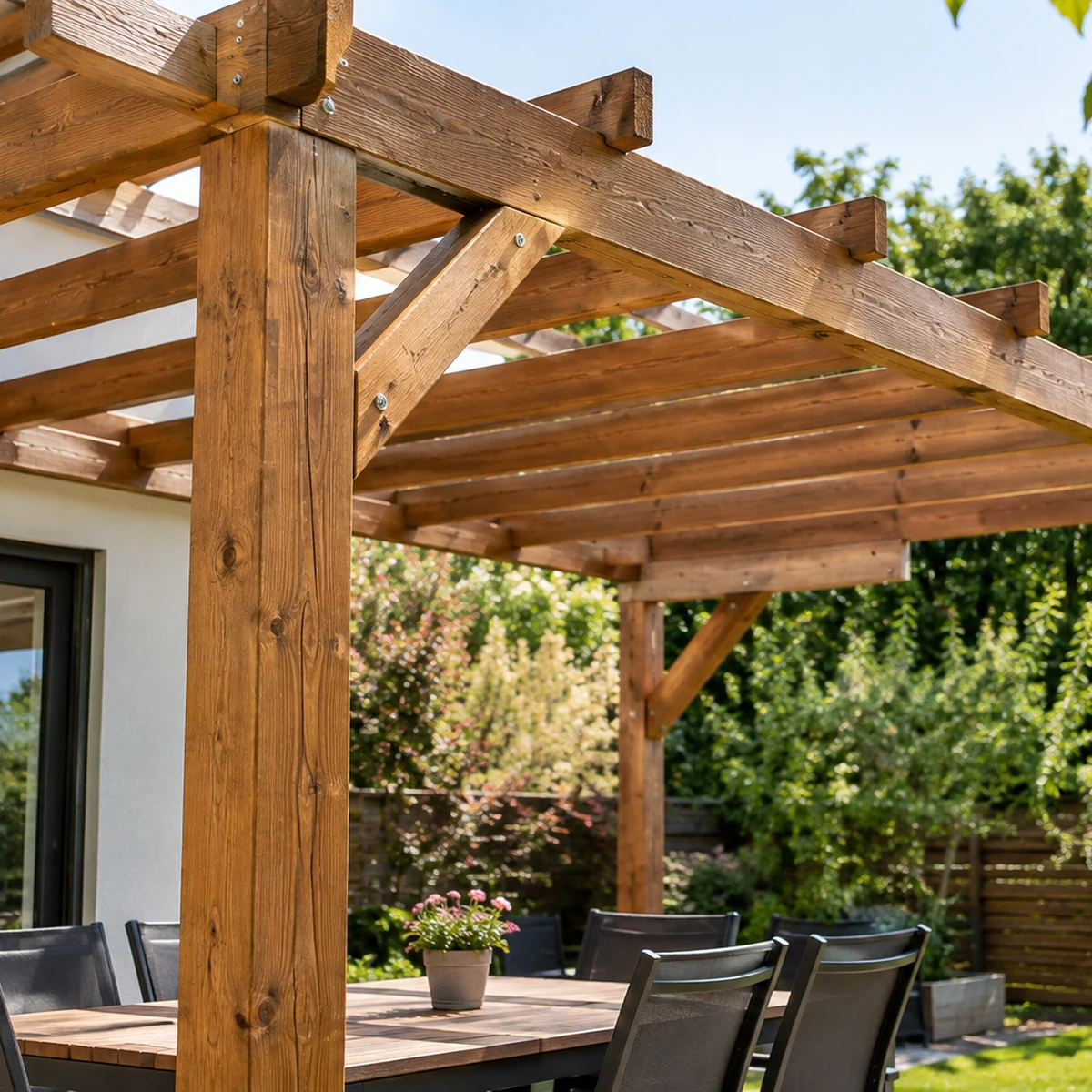

W typowej drewnianej pergoli zastrzały montuje się w górnych narożnikach, pomiędzy słupem a belką.
Nie wystarczy jednak usztywnić konstrukcji tylko w jednym kierunku. Pergola może być sztywna wzdłuż tarasu, a jednocześnie nadal kołysać się poprzecznie.
Dlatego sprawdź ją osobno:
- wzdłuż dłuższych boków,
- wzdłuż krótszych boków,
- po przekątnej konstrukcji.
Jeżeli pergola pracuje w obu kierunkach, zastrzały powinny usztywniać obie płaszczyzny.
Nie muszą być ogromne, ale nie powinny też wyglądać jak krótkie dekoracyjne kawałki drewna przy samym narożniku. Zastrzał musi połączyć słup z belką w taki sposób, aby rzeczywiście przeciwdziałał zmianie kąta pomiędzy tymi elementami.
Przed wykonaniem wszystkich elementów warto zrobić jeden zastrzał próbny, przyłożyć go do konstrukcji i ponownie sprawdzić jej zachowanie.
Jak zamontować zastrzały krok po kroku?
1. Sprawdź i dokręć istniejące połączenia
Zacznij od śrub, wkrętów, kątowników i kotew. Jeżeli któreś połączenie ma luz, najpierw usuń jego przyczynę.
Nie próbuj kompensować luźnego połączenia kolejnym elementem drewna.
2. Ustaw pergolę w prawidłowym położeniu
Przed montażem zastrzałów sprawdź pion słupów i poziom belek.
Jeżeli konstrukcja jest już przechylona, przykręcenie zastrzału w takim położeniu może jedynie utrwalić błąd.
3. Przygotuj element ukośny
Zastrzał powinien przylegać do słupa i belki możliwie dużą powierzchnią. Końce trzeba dociąć odpowiednio do miejsca montażu.
Nie wykonuj głębokich podcięć w istniejących słupach tylko po to, aby schować zastrzał. Można w ten sposób niepotrzebnie osłabić przekrój konstrukcji.
4. Dobierz właściwe łączniki
Do elementów konstrukcyjnych stosuj łączniki przeznaczone do połączeń drewna, dobrane do grubości elementów oraz sposobu pracy połączenia.
Zwykłe czarne wkręty do płyt gipsowo-kartonowych nie są dobrym zamiennikiem wkrętów konstrukcyjnych.
W konstrukcji stojącej na zewnątrz trzeba również uwzględnić ochronę łączników przed korozją. Producenci systemów ciesielskich rozróżniają elementy oraz powłoki w zależności od środowiska ich użytkowania i podają parametry nośności w dokumentacji technicznej.
Nie ma jednej uniwersalnej długości ani średnicy wkręta dobrej do każdej pergoli. Dobór zależy między innymi od przekroju drewna, rodzaju połączenia i obciążeń.
5. Zamontuj usztywnienia symetrycznie
Po wykonaniu pierwszego zastrzału ponownie sprawdź sztywność konstrukcji.
Jeśli efekt jest wyraźny, wykonaj pozostałe elementy w zaplanowanych narożnikach. Symetryczne rozmieszczenie zazwyczaj daje lepszy efekt niż przypadkowe dokładanie pojedynczych podpór.
6. Ponownie sprawdź całą pergolę
Po zakończeniu montażu delikatnie porusz konstrukcją w obu kierunkach.
Prawidłowo usztywniona pergola może minimalnie reagować na nacisk, ponieważ drewno i połączenia nie są całkowicie nieruchome. Nie powinna jednak wyraźnie kołysać się ani zmieniać geometrii ramy.
Kiedy zastrzały nie wystarczą?
Najważniejsza rzecz podczas naprawy pergoli brzmi: nie próbuj usztywniać zdrowym drewnem konstrukcji, której podstawowe elementy są uszkodzone.
Zastrzały nie rozwiążą problemu, jeżeli:
- słup jest spróchniały lub mocno pęknięty,
- kotwa została wyrwana z podłoża,
- fundament pod słupem się porusza,
- drewno jest poważnie uszkodzone wokół połączeń,
- konstrukcja została wyraźnie zdeformowana,
- pergola ma ciężkie zadaszenie, którego pierwotnie nie przewidziano,
- do lekkiej pergoli dołożono pełne osłony boczne mocno zwiększające powierzchnię wystawioną na wiatr.
W takiej sytuacji najpierw trzeba usunąć przyczynę problemu.
Szczególną ostrożność zachowaj przy dużych pergolach z pełnym zadaszeniem, szkłem, poliwęglanem, ciężkim pokryciem albo rozbudowanymi osłonami bocznymi. W takich konstrukcjach nie warto dobierać przekrojów i połączeń „na oko”. Jeśli istnieje ryzyko utraty stateczności całej konstrukcji, potrzebna jest ocena osoby mającej odpowiednie doświadczenie konstrukcyjne.
Pergola nadal się chwieje po zamontowaniu zastrzałów – co sprawdzić?
Jeżeli dobrze wykonane zastrzały niewiele zmieniły, wróć do podstaw.
Najpierw obserwuj dolne końce słupów. Jeśli poruszają się względem podłoża, problem prawdopodobnie znajduje się w kotwach lub fundamencie.
Następnie sprawdź połączenia belek. Jeżeli podczas kołysania pojawia się widoczna szczelina pomiędzy elementami, samo dołożenie kolejnych zastrzałów może tylko zamaskować problem.
Sprawdź też, czy wszystkie słupy znajdują się w jednej płaszczyźnie. Jeżeli jeden z nich jest odchylony, konstrukcja może pracować nierównomiernie.
Na końcu przyjrzyj się samym zastrzałom. Jeżeli element jest sztywny, ale jego mocowanie przesuwa się w drewnie, poprawy wymaga węzeł połączenia, a nie liczba ukośnych podpór.
Czy warto dodawać zastrzały do pergoli, która jeszcze się nie chwieje?
Jeżeli pergola została zaprojektowana bez ukośnych usztywnień, ale jest niewielka, lekka i bardzo dobrze zakotwiona, brak zastrzałów nie musi od razu oznaczać problemu.
Z drugiej strony dodatkowe usztywnienie może mieć sens jeszcze przed wystąpieniem dużych luzów, szczególnie gdy konstrukcja jest wysoka albo stoi w miejscu narażonym na podmuchy wiatru.
Nie należy jednak samodzielnie modyfikować gotowych pergoli aluminiowych, stalowych czy systemowych wbrew instrukcji producenta. Takie konstrukcje mogą korzystać z innych sposobów usztywnienia niż klasyczna pergola drewniana.
Jeśli natomiast drewniana pergola się chwieje, a kotwy, słupy i główne połączenia są w dobrym stanie, prawidłowo rozmieszczone zastrzały są jednym z najprostszych sposobów na zdecydowaną poprawę jej sztywności.
