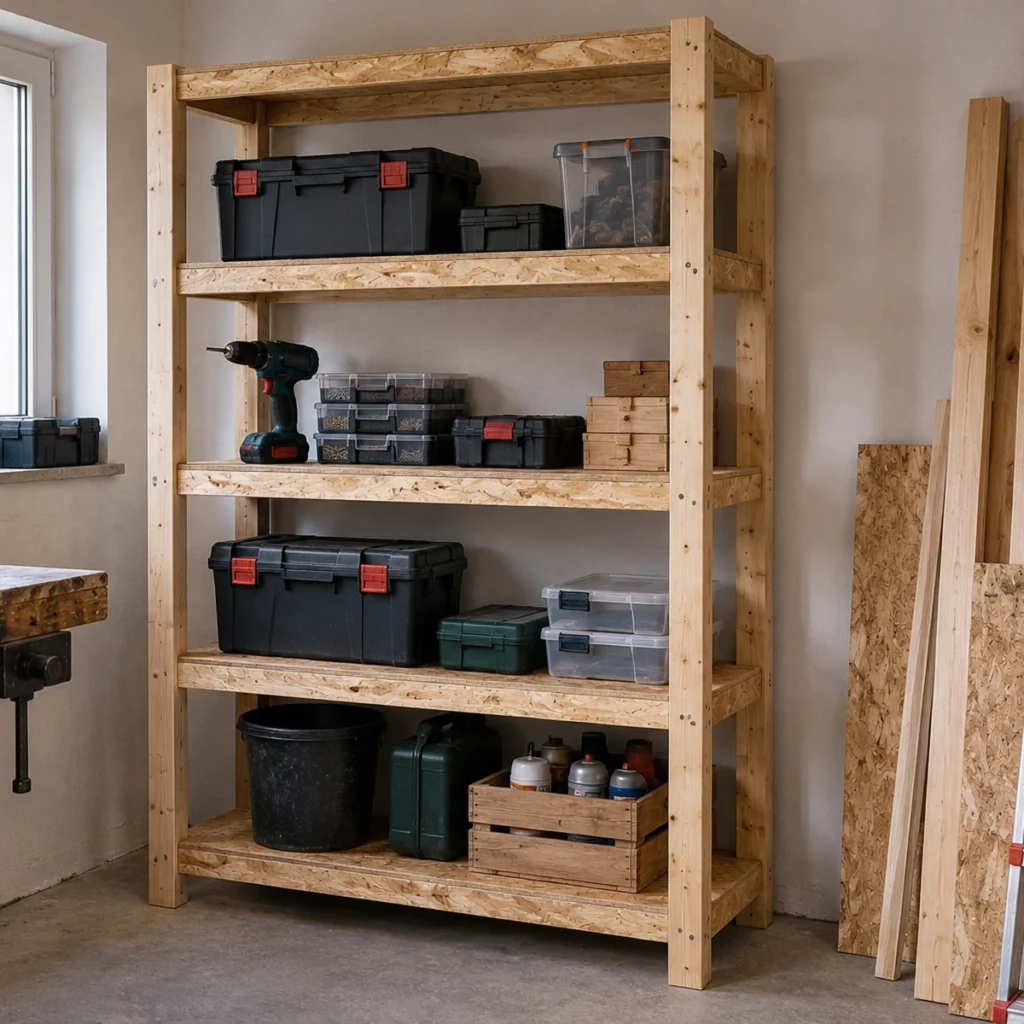

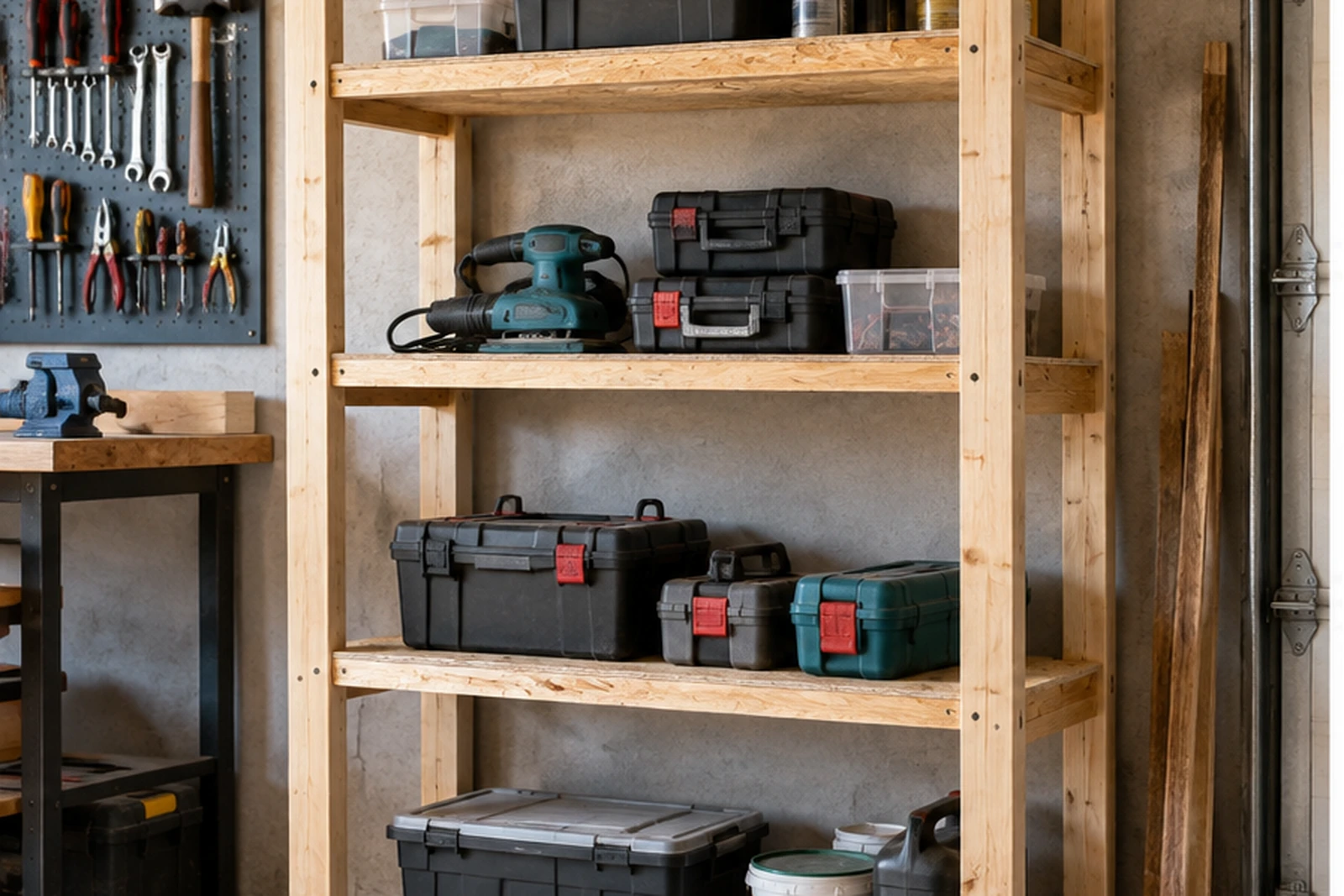

Regał warsztatowy z OSB – prosty projekt bez spawania

Regał warsztatowy z OSB – założenia prostego projektu

Najważniejszą zaletą takiej konstrukcji jest prostota. Cztery pionowe nogi tworzą szkielet, natomiast każdą półkę podpierają dwa poziome rygle biegnące z przodu i z tyłu. Płyta OSB opiera się na nich na całej szerokości, dlatego jej rzeczywista rozpiętość pomiędzy podporami wynosi około 40 cm.

Przykładowe wymiary:

• wysokość: 1800 mm,
• szerokość zewnętrzna: 1000 mm,
• głębokość zewnętrzna: 500 mm,
• liczba półek: 4,
• kantówki: około 45 × 45 mm,
• półki: OSB/3 18 mm.

Producent Kronospan oferuje OSB/3 między innymi w grubości 18 mm i formacie 2500 × 1250 mm. Wskazuje również zastosowanie tych płyt w wyposażeniu magazynowym, w tym regałach.

Nie oznacza to jednak, że można przypisać każdej półce uniwersalną nośność, na przykład 100 czy 200 kg. Nośność zależy od rozstawu podpór, jakości drewna, sposobu wykonania połączeń, konkretnych łączników i charakteru obciążenia. Norma PN-EN 300:2007 opisuje klasyfikację i wymagania dla OSB, ale Polski Komitet Normalizacyjny zaznacza, że podane w niej wartości właściwości wyrobu nie są wartościami charakterystycznymi przeznaczonymi bezpośrednio do obliczeń projektowych.

Dlatego przy ciężkich silnikach, dużych maszynach, akumulatorach czy innych bardzo skoncentrowanych obciążeniach konstrukcję należy odpowiednio wzmocnić, a nie opierać się na przypadkowej liczbie znalezionej w internecie.

Dlaczego do warsztatu warto wybrać OSB/3?

Do zwykłego suchego pomieszczenia da się wykonać półki z różnych płyt drewnopochodnych. W garażu lub nieogrzewanym warsztacie praktyczniejszym wyborem jest jednak OSB/3, ponieważ ta klasa jest przeznaczona do zastosowań nośnych również w warunkach podwyższonej wilgotności. Kronospan wskazuje dla OSB/3 między innymi wysoką sztywność, stabilność wymiarową i zwiększoną odporność na wilgotne warunki.

Nie należy przy tym traktować płyty jako materiału, który może regularnie stać w wodzie. W wilgotnym garażu szczególnie warto zabezpieczyć cięte krawędzie, ponieważ właśnie nimi płyta łatwo chłonie wilgoć.

18 mm jest rozsądnym punktem wyjścia dla tego konkretnego projektu, ponieważ półka ma stosunkowo małą rozpiętość między przednim i tylnym podparciem. Jeżeli regał będzie szerszy, głębszy albo przeznaczony do cięższych elementów, można zastosować grubszą płytę lub dołożyć dodatkowe rygle.

Lista materiałów i rozkrój na regał 180 × 100 × 50 cm

Poniższy rozkrój zakłada kantówki około 45 × 45 mm oraz cztery półki.

Element	Wymiar	Liczba	Zastosowanie
Nogi	45 × 45 × 1800 mm	4	pionowy szkielet
Rygle przednie i tylne	45 × 45 × 910 mm	8	podparcie czterech półek
Dodatkowe podpory środkowe	ok. 45 × 45 × 320 mm	4	opcjonalne wzmocnienie półek
Półki OSB/3	18 × ok. 905 × 405 mm	4	powierzchnia użytkowa
Taśma perforowana lub inne stężenie	według konstrukcji	kilka odcinków	usztywnienie boków i tyłu

Przy kantówkach sprzedawanych w odcinkach 2400 mm wygodnie kupić osiem sztuk. Cztery przeznacza się na nogi, a z czterech następnych można wyciąć po dwa rygle 910 mm. Z pozostających odcinków da się przygotować dodatkowe klocki i podpory.

Jedna płyta OSB/3 2500 × 1250 × 18 mm wystarcza na cztery półki 905 × 405 mm. Standardowy format 2500 × 1250 mm znajduje się w ofercie producenta.

Półki są celowo nieco mniejsze niż wolna przestrzeń między nogami. Kilkumilimetrowy luz ułatwia montaż i ogranicza ryzyko klinowania płyty po zmianie wilgotności.

Do montażu przydadzą się również:

• wkręty do drewna dobrane do przekroju kantówek,
• krótsze wkręty do przykręcenia OSB,
• kątowniki montażowe, jeżeli mają wzmacniać połączenia,
• taśma perforowana albo inne stężenia,
• elementy do zakotwienia regału w ścianie,
• miarka, kątownik i ołówek,
• poziomica,
• wkrętarka,
• pilarka tarczowa lub wyrzynarka,
• papier ścierny do usunięcia ostrych krawędzi.

Jak zrobić regał warsztatowy z OSB krok po kroku

1. Przytnij cztery nogi na jednakową długość.
Przy wysokości 180 cm wszystkie kantówki powinny mieć dokładnie 1800 mm. Nawet niewielka różnica utrudni późniejsze poziomowanie regału.

2. Przygotuj osiem poziomych rygli.
Przy zewnętrznej szerokości 1000 mm i nogach około 45 mm odstęp między nimi wynosi około 910 mm. Potrzebne są po dwa rygle na każdą półkę: jeden z przodu i jeden z tyłu.

3. Zaznacz położenie wszystkich półek jednocześnie na czterech nogach.
Przykładowo można ustawić górne krawędzie rygli mniej więcej na wysokości 150, 650, 1150 i 1650 mm. Nie jest to wymiar obowiązkowy. Jeżeli na dole mają stanąć duże skrzynki, odstęp można odpowiednio zmienić.

Najważniejsze jest to, aby oznaczenia na wszystkich nogach znajdowały się dokładnie na tej samej wysokości.

4. Skręć przednią i tylną ramę.
Najłatwiej najpierw złożyć na podłodze dwa identyczne elementy. Każdy składa się z dwóch nóg oraz czterech poprzecznych rygli.

Łączniki trzeba dobrać do konkretnego sposobu montażu. Przy połączeniach znajdujących się blisko końców kantówek warto wykonać otwory prowadzące, szczególnie gdy drewno łatwo pęka.

5. Ustaw obie ramy równolegle.
Po ustawieniu przedniej i tylnej części regału zachowaj zaplanowaną głębokość. Na tym etapie konstrukcja może się jeszcze wyraźnie kołysać — to normalne, ponieważ nie ma stężeń.

6. Ułóż i przykręć półki z OSB.
Płyta powinna stabilnie opierać się na przednim i tylnym ryglu. Wkręty rozmieść równomiernie, ale nie prowadź ich bardzo blisko krawędzi OSB.

Jeżeli na półce mają stać cięższe przedmioty, można dodatkowo zamontować pośrodku krótki rygiel biegnący od przodu do tyłu. Dzięki temu podparcie płyty będzie gęstsze.

7. Sprawdź przekątne i dopiero wtedy wykonaj stężenia.
Zmierz przekątne tylnej części regału. Jeżeli są równe, rama jest ustawiona prostopadle. Dopiero w takim położeniu zamontuj stężenia.

Samo skręcenie kantówek nie wystarczy – regał trzeba usztywnić

To jeden z najczęstszych błędów przy podobnych konstrukcjach. Regał może stać pionowo i wyglądać solidnie, a mimo tego przechylać się na boki po lekkim pchnięciu.

Powód jest prosty: prostokątna rama bez przekątnej łatwo zmienia kształt w równoległobok.

Najprostszym rozwiązaniem jest stężenie tylnej części regału na krzyż. Można wykorzystać stalową taśmę perforowaną, odpowiednio dobrane drewniane zastrzały albo inne rozwiązanie, które uniemożliwi przesuwanie się narożników względem siebie.

Przy wolnostojącym regale warto usztywnić również boki.

Niezależnie od stężeń wysoki regał warsztatowy powinien zostać zabezpieczony przed przewróceniem przez zamocowanie jego górnej części do ściany. Rodzaj kotwy trzeba dopasować do podłoża. Inaczej mocuje się konstrukcję do pełnego betonu, inaczej do pustaka, a jeszcze inaczej do ściany szkieletowej.

Najcięższe przedmioty najlepiej przechowywać na dolnych półkach. Obniża to środek ciężkości całego regału i jednocześnie ułatwia bezpieczne zdejmowanie ciężkich rzeczy.

Najczęstsze błędy przy budowie regału z OSB

Pierwszym jest zastosowanie zbyt cienkiej półki przy dużym rozstawie podpór. Sama informacja „OSB jest mocne” niewiele znaczy. O ugięciu półki w ogromnym stopniu decyduje odległość pomiędzy punktami podparcia. Jeżeli zwiększasz głębokość regału, warto dodać kolejne podparcie.

Drugi błąd to brak stężeń. Nawet grube kantówki nie rozwiązują problemu, jeśli prostokątna rama może swobodnie pracować po przekątnej.

Kolejny problem stanowi skręcanie wilgotnego albo mocno krzywego drewna. Przed zakupem dobrze spojrzeć wzdłuż każdej kantówki i odrzucić elementy wyraźnie wygięte lub skręcone.

Nie należy też:

• wciskać półek OSB na siłę pomiędzy nogi,
• stawiać regału bezpośrednio w miejscu regularnie zalewanym wodą,
• montować ciężkich przedmiotów wyłącznie na najwyższej półce,
• zakładać określonej nośności bez sprawdzenia całej konstrukcji,
• zostawiać wysokiego regału bez zabezpieczenia przed przewróceniem.

Czy OSB na regale trzeba malować?

W suchym warsztacie nie jest to konieczne. Surowa płyta jest łatwa do naprawy, a drobne uszkodzenia nie mają większego znaczenia.

Wykończenie ma jednak sens, gdy na regale będą przechowywane zabrudzone narzędzia, oleje albo części samochodowe. Zabezpieczona powierzchnia łatwiej się czyści.

Przed malowaniem trzeba przede wszystkim wygładzić ostre krawędzie i dokładnie odpylić płytę. Nie ma potrzeby szlifowania OSB tak agresywnie jak litego drewna. Chodzi głównie o usunięcie wystających włókien i niewygodnych w dotyku narożników.

Największą poprawę trwałości regału daje jednak nie dekoracyjne wykończenie, lecz dobre podparcie półek, prawidłowe usztywnienie i zakotwienie całej konstrukcji.

Taki regał można później łatwo rozbudować: dodać kolejną półkę, uchwyty na elektronarzędzia, listwę z pojemnikami albo tylną tablicę warsztatową. Konstrukcja z kantówek i OSB pozostaje przy tym prosta do modyfikacji bez spawania i specjalistycznego sprzętu.

Źródła

• Polski Komitet Normalizacyjny – PN-EN 300:2007 „Płyty o wiórach orientowanych (OSB) – Definicje, klasyfikacja i wymagania techniczne”.
• Polski Komitet Normalizacyjny – PN-EN 13986+A1:2015-06 „Płyty drewnopochodne do stosowania w budownictwie – Właściwości, ocena zgodności i oznakowanie”.
• Kronospan Polska – OSB 3, informacje techniczne i zastosowania produktu.
