Jak podłączyć włącznik schodowy pojedynczy – schemat i zasada działania

Polecam również artykuł czym jest stan deweloperski? Najważniejsze informacje.

Co to jest włącznik/łącznik schodowy i kiedy go stosujemy

Włącznik schodowy (częściej: łącznik schodowy) to element, który pozwala załączać i wyłączać tę samą lampę z dwóch miejsc. Dlatego montuję go zwykle przy dole i górze schodów, na początku i końcu korytarza, albo przy drzwiach wejściowych i przy sypialni. Technicznie to przełącznik jednobiegunowy dwupozycyjny z trzema zaciskami: COM (wspólny) oraz dwa zaciski przełączne (1 i 2). W praktyce pracuje parami. Jeden przełącza tor fazowy między dwoma „drogami”, a drugi wybiera, którą drogą faza trafi na lampę.

Ponieważ mówimy o instalacji oświetleniowej, standardowo pracuję na obwodzie 230 V AC z zabezpieczeniem B10 A (rzadziej B16 A przy rozbudowanych obwodach). Przekrój żył do oświetlenia to w Polsce najczęściej 1,5 mm² (np. YDYp 3×1,5 lub 4×1,5), zgodnie z PN-HD 60364. To wystarcza, ale porządek w puszkach robi największą robotę.

Prawidłowa nazwa: dlaczego „pojedynczy” jest poprawne (ważne pod SEO)

Poprawnie piszemy „pojedynczy”. W sieci sporo osób szuka frazy z literówką, jednak w dokumentacji, opisach i projekcie warto trzymać formę „pojedynczy”. Ja też w tym tekście trzymam się wyłącznie poprawnej pisowni, a frazę kluczową zapisuję jako jak podłączyć włącznik schodowy pojedynczy.

Jak działa obwód: L, przewody korespondencyjne i lampa

Z rozdzielnicy do układu dociera faza L i neutralny N. Faza L wchodzi na COM pierwszego łącznika, z niego wychodzą dwie żyły „korespondencyjne” do drugiego łącznika (na zaciski 1 i 2). Następnie z COM drugiego łącznika wraca faza sterowana na lampę. Neutralny N trafia prosto do lampy. Ochronny PE też idzie bezpośrednio do lampy i do metalowych elementów osprzętu, jeśli producent tak wymaga. Dzięki temu, niezależnie od położenia jednego łącznika, drugim mogę zmienić stan lampy. Proste i sprytne.

Szybki rzut oka na układ SPDT (COM, 1, 2)

Układ SPDT ma jeden wspólny zacisk COM i dwa wyjścia. W pozycji „góra” COM łączy się z zaciskiem 1. W pozycji „dół” COM łączy się z 2. Dlatego para łączników SPDT tworzy „krzyżówkę” dróg, którymi biegnie faza do lampy.

Przygotowanie instalacji: bezpieczeństwo, narzędzia i przewody

Odłącz zasilanie i sprawdź obecność fazy próbnikiem

Zanim dotknę przewodów, wyłączam konkretny wyłącznik nadprądowy w rozdzielnicy. Następnie sprawdzam wskaźnikiem napięcia (nie „śrubokrętem-neonówką”, tylko sprawdzonym wskaźnikiem dwubiegunowym) czy w puszkach naprawdę nie ma 230 V. Ponieważ błędy bolą albo gorzej, wolę poświęcić minutę na weryfikację. Jeżeli nie czuję się pewnie, nie grzebię w rozdzielnicy. Proszę fachowca z uprawnieniami SEP E do 1 kV.

Lista szybkiego bezpieczeństwa:

1. Wyłącz odpowiedni wyłącznik B10/B16 w rozdzielnicy.
2. Zabezpiecz go „klipsem” lub kartką „Nie załączać – prace”.
3. Sprawdź brak napięcia wskaźnikiem dwubiegunowym.
4. Pracuj w rękawicach dielektrycznych i na suchym podłożu.
5. Nie łącz N z PE „na skróty”. To proszenie się o kłopoty.

Jakie kable i kolory żył wybrać (L, korespondencyjne, N, PE)

W typowym układzie stosuję:

• Do zasilania i wyjścia na lampę: przewód 3×1,5 mm² (brązowy = L, niebieski = N, żółto-zielony = PE).
• Do połączenia łączników korespondencjami: przewód 3×1,5 mm² lub 4×1,5 mm², aby mieć dwie żyły korespondencyjne i ewentualny N/PE w puszce.

Kolorystyka, którą lubię dla porządku:

• L stała: brązowy (czasem czarny).
• Korespondencje: czarny i szary.
• N: niebieski.
• PE: żółto-zielony.

Ponieważ producenci różnie oznaczają zaciski, zawsze zerkam na piktogramy na obudowie łącznika lub w instrukcję. COM bywa czerwony. Zaciski 1 i 2 często są symetryczne, ale dobrze je konsekwentnie przypisuję: „czarny do 1, szary do 2”. Dzięki temu unikam zamiany podczas zamykania puszki.

Niezbędne narzędzia: wkrętaki, WAGO, izolacja, multimetr

W mojej torbie zwykle lądują:

• Wkrętak płaski i krzyżakowy, izolowane do 1000 V.
• Wskaźnik napięcia dwubiegunowy i multimetr.
• Złączki sprężynowe (np. WAGO 221/2273) z odpowiednim przekrojem.
• Nożyk do kabli, ściągacz izolacji, kombinerki.
• Taśma izolacyjna i mazak do opisu żył.
• Głębokie puszki 60 mm – gdy robię „porządną” modernizację.

Schemat połączeń krok po kroku – jak podłączyć włącznik schodowy pojedynczy

Wariant 1: Zasilanie przy pierwszym łączniku (L → COM)

To najczęstszy scenariusz w mieszkaniach.

Kroki:

1. Doprowadź fazę L z rozdzielnicy do COM pierwszego łącznika.
2. Podłącz dwie żyły korespondencyjne z zacisków 1 i 2 pierwszego łącznika do odpowiednio 1 i 2 drugiego łącznika.
3. Z COM drugiego łącznika wyprowadź przewód na lampę (L’).
4. Połącz N z rozdzielnicy bezpośrednio z lampą.
5. Połącz PE z lampą i ewentualnie z metalowymi elementami osprzętu.

Wskazówka praktyczna: Jeżeli w puszce pierwszego łącznika mam tylko L i korespondencje, a brakuje N/PE, nie łączę nic „na skróty”. Lepiej dołożyć odcinek przewodu lub wymienić kabel między puszkami na 4×1,5 mm². W przyszłości podziękujesz sobie przy wymianie osprzętu na „smart”.

Wariant 2: Zasilanie przy lampie i prowadzenie korespondencji

Czasem zasilanie i N przychodzą do lampy. Wtedy:

Kroki:

1. Z lampy wyprowadź fazę L na COM pierwszego łącznika (przewód do puszki).
2. Pomiędzy łącznikami poprowadź dwie korespondencje (1↔1 i 2↔2).
3. Z COM drugiego łącznika wróć do lampy jako L’ (faza sterowana na zacisk oprawy).
4. N i PE zostają przy lampie, podłączone „na stałe”.

Dlaczego tak: Dzięki temu nie muszę pruć połowy ściany, kiedy zasilanie fabrycznie przychodzi do oprawy. Jednak porządek w oprawie i dobre złączki to mus.

Wariant 3: Porządek w puszkach – złączki, głębokie puszki, opis żył

W blokach często spotykam płytkie puszki. To męczy. Dlatego:

• Stosuję puszki 60 mm głębokości – złączki mieszczą się bez ścisku.
• Zawsze opisuję żyły markerem: „L”, „1”, „2”, „L’”.
• Korespondencje skręcam w pary i układam równolegle.
• Zostawiam zapas 10–12 cm przewodu. Później będzie łatwiej.

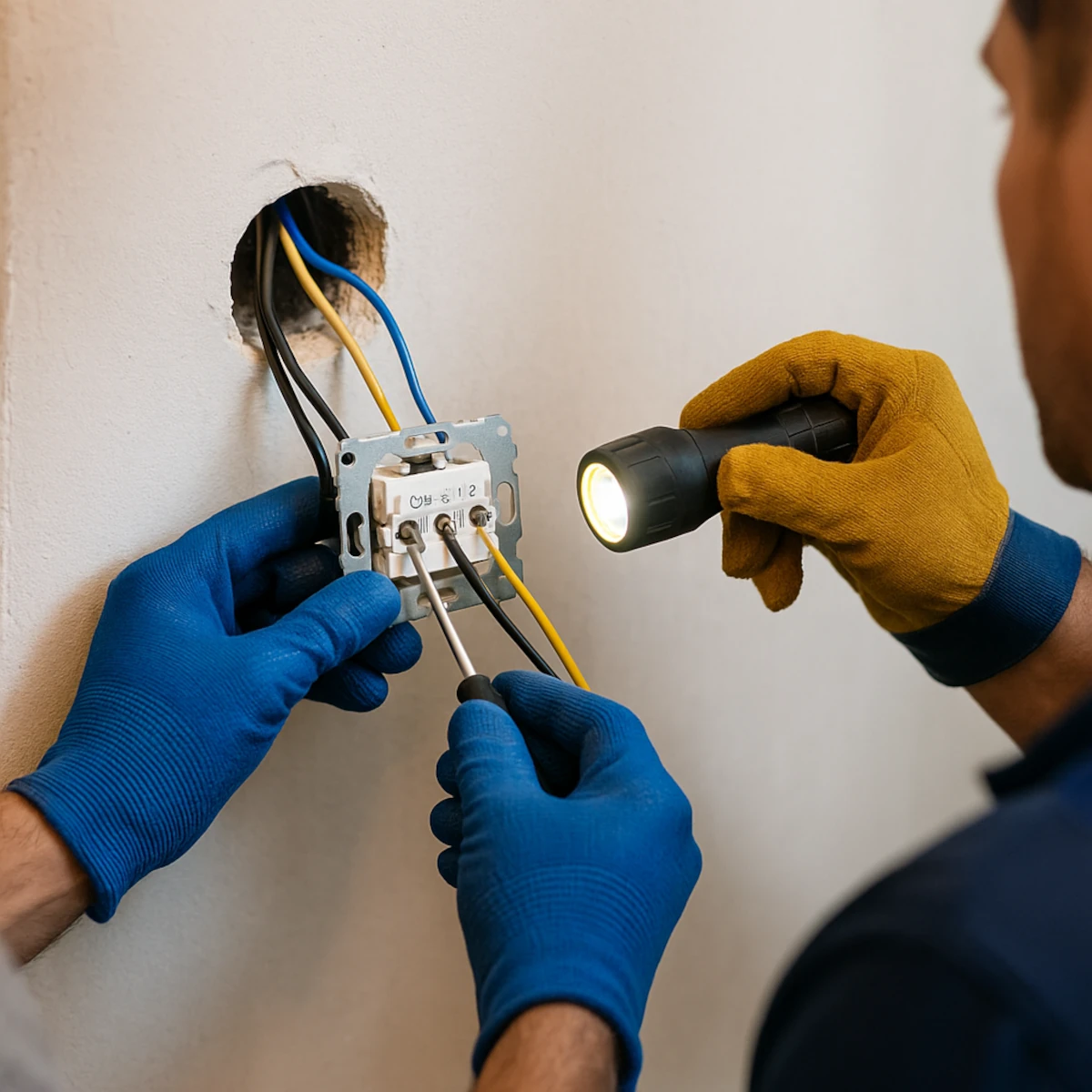

Podłączenie zacisków: COM, 1, 2 – najprostszy zapis

• COM(1) ⇄ L z zasilania lub z lampy (w zależności od wariantu).
• 1(1) ⇄ 1(2) korespondencja.
• 2(1) ⇄ 2(2) korespondencja.
• COM(2) ⇄ L’ do lampy.

Jeżeli po złożeniu lampka świeci „na krzyż”, zamień miejscami dwie korespondencje 1 i 2 na jednym z łączników. Zajmuje minutę, a rozwiązuje 99% „dziwnych” zachowań.

Test i diagnostyka po montażu włącznika schodowego

Lampka działa tylko z jednego miejsca – co poprawić

Jeżeli lampa reaguje wyłącznie na jeden łącznik, to najczęściej:

• L nie trafiła na COM, tylko na 1 lub 2.
• Na drugim łączniku COM zamiast iść na lampę, wisi na korespondencji.
• Jedna z korespondencji nie ma ciągłości.

Jak sprawdzam:

1. Odłączam zasilanie.
2. Otwieram puszki i patrzę, czy L faktycznie siedzi na COM pierwszego.
3. Miernikiem „przedzwaniam” korespondencje między 1↔1 oraz 2↔2.
4. Jeżeli trzeba, zamieniam korespondencje miejscami, zamykam i testuję.

Wybija zabezpieczenie lub iskrzy – typowe przyczyny i rozwiązania

Zabezpieczenie B10/B16 potrafi „wyrzucić”, gdy:

• Zrobiłem zwarcie między L i N przy ciasnej puszce.
• Przewód PE przypadkowo dotknął elementu pod napięciem.
• Oprawa lampy ma uszkodzony statecznik lub zasilacz LED.

Co robię:

• Rozłączam i układam żyły od nowa.
• Sprawdzam oprawę inną lampą.
• Kontroluję, czy izolacja nie jest podcięta zbyt głęboko.

Pomylone korespondencje: jak to sprawdzić miernikiem/probnikiem

Przy wyłączonym zasilaniu multimetr w trybie ciągłości tonowej to mój najlepszy kumpel. Z jednego końca przykładam sondę do „1” pierwszego łącznika, z drugiego do „1” drugiego. Jeżeli nie pika, a „2” pika, już wiem, że ktoś zamienił żyły. Proste, ale skuteczne.

Praktyczne wskazówki i FAQ: modernizacja, LED, trzeci punkt

Jak podłączyć włącznik schodowy pojedynczy z LED i (ew.) ściemniaczem

Nowoczesne źródła LED bywają kapryśne przy długich odcinkach przewodów i podświetlanych łącznikach. Dlatego:

• Jeżeli lampka „żarzy” po wyłączeniu, wyłączam podświetlenie łącznika albo wpinam kondensator równolegle przy lampie (tzw. „anti-glow”, element klasy X2, zgodnie z instrukcją producenta).
• Ściemniacz musi być przystosowany do LED (np. zakres 3–100 W LED, tryb trailing-edge).
• W układzie schodowym stosuję ściemniacz w wersji „schodowej” lub system smart (moduł dopuszkowy + zwykłe łączniki chwilowe).

W praktyce to często najsprawniejsze rozwiązanie: klasyczne okablowanie + mały moduł Zigbee lub Z-Wave w puszce. Ponieważ wtedy logika schodowa „dzieje się” w elektronice, oszczędzam na pruciu ścian. A fraza jak podłączyć włącznik schodowy pojedynczy nadal ma sens, bo schemat bazowy zostaje ten sam.

Czy da się dodać trzeci punkt bez kucia? Łącznik krzyżowy w praktyce

Klasyczny trzeci punkt to łącznik krzyżowy między dwoma schodowymi. On „krzyżuje” korespondencje, więc wymaga przecięcia pary przewodów i wstawienia łącznika. Jeżeli nie mam przewodów, stosuję alternatywy:

• Moduły radiowe dopuszkowe i przycisk bateryjny.
• System przewodowy, ale schowany w listwach przypodłogowych.
• Smart-przekaźnik w oprawie i dwa przyciski chwilowe w puszkach.

Szybkie Q&A:

• Czy łącznik krzyżowy działa z LED? Działa, bo nie dotyka bezpośrednio zasilacza, tylko przełącza korespondencje.
• Gdzie go wstawić? Pomiędzy dwa łączniki schodowe, w torze korespondencji.
• Czy muszę mieć N w puszce krzyżowego? Nie, sam łącznik nie potrzebuje N.

Oznaczanie przewodów i dokumentowanie schematu na przyszłość

Kiedy remontuję, robię dwie rzeczy. Po pierwsze, opisuję przewody. Po drugie, zostawiam zdjęcie puszki w telefonie i prostą notatkę w aplikacji. Później, gdy ktoś mnie budzi o 21:00, wiem, gdzie „czarny do 1”, „szary do 2”, a „brązowy to L”. Drobiazg, a oszczędza godziny.

Mój mini-standard:

• Marker na izolacji: L, 1, 2, L’.
• Złączki opisane cieniopiskiem.
• Kartka w puszce z datą i krótką legendą.
• Zdjęcie zanim założę ramkę osprzętu.

Najczęstsze błędy przy „jak podłączyć włącznik schodowy pojedynczy”

• Faza na 1 lub 2 zamiast na COM.
• Zamienione korespondencje między łącznikami.
• Brak N przy lampie, a ktoś upiera się, że „coś nie świeci”.
• Podświetlany łącznik i żarzące LED – klasyk.
• Płytkie puszki i przewody na siłę – potem izolacja cierpi.
• Brak PE przy metalowej oprawie. Nie ryzykuję. Nigdy.

Dygresja z doświadczenia: wysokość montażu, osprzęt i „estetyka instalatora”

Zwykle montuję łączniki na 105–115 cm od gotowej podłogi. Dlaczego tak. Bo to wygodna wysokość dla dorosłych i dzieci. Poza tym trzymam jedną linię w całym mieszkaniu, więc wnętrze wygląda spójnie. Gdy ktoś prosi o czarne ramki i czarne korespondencje, nie kręcę nosem. Pasuje. Jednak w puszce i tak stawiam na logikę kolorów i opisy. Estetyka na zewnątrz, porządek w środku.

Mały „checklist” po montażu (mój rytuał)

• Czy COM pierwszego ma L stałą.
• Czy 1↔1 i 2↔2 mają ciągłość.
• Czy COM drugiego idzie jako L’ na lampę.
• Czy N i PE są pewnie połączone.
• Czy śruby mocujące łącznik są dociągnięte, ale nie „na łapę”.
• Czy ramka leży równo i nic nie trzeszczy.

Mini-FAQ praktyczne (na szybko, bez owijania)

Czy mogę użyć przewodu 2×1,5 mm² między łącznikami? Nie. Potrzebujesz dwóch korespondencji, więc minimum to dwie żyły sygnałowe plus osobno L/N gdzie trzeba.
Czy kolejność 1 i 2 ma znaczenie? Funkcjonalnie nie, ale konsekwencja ułatwia życie i diagnostykę.
Czy da się zrobić „schodowy” jednym łącznikiem? Nie. Muszą być dwa punkty lub system smart, który tę logikę zasymuluje.
Czy warto wymienić stare puszki? Tak. Głębokie puszki to mniej nerwów, lepsze chłodzenie złączek i mniejsze ryzyko ściskania izolacji.

Lista kontrolna materiałów (żeby nie biegać po sklepie trzy razy)

• Dwa łączniki schodowe SPDT (zgodne z Twoją serią osprzętu, IP20 do wnętrz).
• Przewód YDYp 3×1,5 mm² oraz 4×1,5 mm² do korespondencji.
• Złączki sprężynowe na 1,5 mm² (kilka sztuk zapasu).
• Puszki głębokie Ø60 mm.
• Ramki i klawisze w wybranym kolorze.
• Wskaźnik napięcia dwubiegunowy i multimetr.
• Taśma izolacyjna, marker, trytytki.
• Opcjonalnie: kondensator „anti-glow” przy LED.

Drobna rada na koniec montażu: Zanim wkręcę żarówkę i odpalę zabezpieczenie, przykładam miernik do lampy. Jeżeli widzę 0 V po wyłączeniu i około 230 V po włączeniu, dopiero wtedy zakładam klosz. Niby banał, ale ile razy uratował mi nerwy i szkło, to moje.

PS o odpowiedzialności: Prąd nie wybacza. Jeżeli cokolwiek budzi Twoje wątpliwości, zadzwoń po elektryka z uprawnieniami SEP. Ja też dzwonię, kiedy sytuacja „pachnie” czymś nietypowym. Lepiej zapytać niż żałować.

Polecam również artykuł Włącznik światła dotykowy a tradycyjny – analiza korzyści.

Źródła do wpisu

• PN-HD 60364 (Instalacje elektryczne niskiego napięcia) – wytyczne dla obwodów oświetleniowych i doboru przekrojów.
• Karty katalogowe popularnych łączników schodowych (oznaczenia zacisków COM/1/2, parametry prądowe).
• Instrukcje producentów źródeł LED i ściemniaczy (kompatybilność, minimalne obciążenie, tryby leading/trailing-edge).
• Materiały dydaktyczne SEP dotyczące zasad BHP przy pracach przy urządzeniach elektrycznych.
• Notatki własne z montaży w budynkach wielorodzinnych i jednorodzinnych (praktyka układów: zasilanie w puszce łącznika vs. w oprawie).
