Zestawy hydroforowe w instalacji zalewanej w posadzce
Dom z własnym ujęciem wody albo z przyłączem o słabym ciśnieniu prędzej czy później dostaje pompę. Do tego momentu wszystko jest proste. Schody zaczynają się wtedy, gdy trzeba pogodzić pracę pompy z instalacją prowadzoną w posadzce, której po wylaniu nikt już nie poprawi.
Pompa pracuje cyklicznie i za każdym razem wprowadza do instalacji skok ciśnienia. Instalacja zalana w betonie nie ma jak tego zamortyzować. Jeśli nikt o tym nie pomyślał na etapie projektu, po kilku miesiącach zaczynają się stuki w podłodze, a po kilku latach przecieki w miejscach, gdzie naprężenie było największe.
Materiał zewnętrzny
Skąd biorą się wahania ciśnienia
Klasyczny układ z pompą i zbiornikiem przeponowym działa w cyklu: ciśnienie spada do wartości załączenia, pompa rusza, tłoczy wodę, ciśnienie rośnie do wartości wyłączenia, pompa staje. Im mniejszy zbiornik, tym cykl krótszy, a im krótszy cykl, tym więcej skoków ciśnienia na godzinę i tym szybciej zużywa się cała instalacja.
Drugie źródło wahań to jednoczesność poboru. Przy odkręceniu dwóch punktów naraz ciśnienie spada gwałtownie, pompa rusza z pełną mocą, a po zakręceniu jednego z nich nadmiar ciśnienia trafia do instalacji. W dobrze dobranym układzie amortyzuje to zbiornik, w źle dobranym odczuwa się to jako skok temperatury pod prysznicem.
Rozwiązaniem bywa pompa ze sterowaniem płynnym, która dostosowuje obroty do rozbioru, zamiast pracować w trybie włączona albo wyłączona. Kosztuje więcej, ale pracuje ciszej, mniej zużywa i nie wprowadza do instalacji uderzeń. Porównując oferty, warto patrzeć na zestawy hydroforowe jako komplet, a nie na samą pompę, bo o komforcie pracy decyduje dobór zbiornika i sterowania.
Dobór do rzeczywistego zapotrzebowania
Pompa przewymiarowana jest równie kłopotliwa jak za słaba. Za duża osiąga ciśnienie wyłączenia w kilka sekund, więc pracuje bardzo krótkimi cyklami, co zużywa ją szybciej i hałasuje. Za mała nie nadąża przy jednoczesnym poborze i wtedy prysznic reaguje na spuszczenie wody w toalecie.
Dobór opiera się na dwóch liczbach: wymaganym przepływie i wysokości podnoszenia. Przepływ liczy się z liczby punktów poboru z uwzględnieniem tego, że nie pracują naraz. Wysokość podnoszenia wynika z różnicy poziomów, oporów instalacji i wymaganego ciśnienia na najwyżej położonym punkcie.
Dla przeciętnego domu jednorodzinnego wychodzą z tego wartości, które spełnia kilka dostępnych modeli, a wybór między nimi sprowadza się do poziomu hałasu, sposobu sterowania i tego, jak łatwo będzie o serwis. Pompa jest urządzeniem, które kiedyś trzeba będzie wyjąć, więc dostępność części i serwisu bywa ważniejsza niż różnica kilkuset złotych w cenie.
Instalacja w posadzce wybacza najmniej
Rura w warstwie wylewki jest unieruchomiona na całej długości. Nie ma miejsca na rozszerzalność, na ugięcie ani na korektę. Wszystko, co zostało źle zrobione przed wylaniem, zostaje tam na dekady, a dostęp oznacza kucie posadzki i odtwarzanie warstw.
Z tego wynikają trzy zasady. Po pierwsze, w posadzce nie prowadzi się połączeń. Każda złączka ma być dostępna, w szachcie, w rozdzielaczu albo w ścianie z rewizją. Po drugie, rura w posadzce idzie w osłonie albo w izolacji, która pozwala jej minimalnie pracować i chroni przed betonem. Po trzecie, przed wylaniem robi się próbę ciśnieniową i zostawia instalację pod ciśnieniem także w trakcie wylewania, żeby ewentualne uszkodzenie od razu było widoczne.
Warto też pamiętać o dokumentacji. Kilkanaście zdjęć instalacji przed zalaniem, z widoczną miarą albo punktem odniesienia, kosztuje pięć minut i ratuje przed wierceniem w rurę przy montażu czegokolwiek w podłodze.

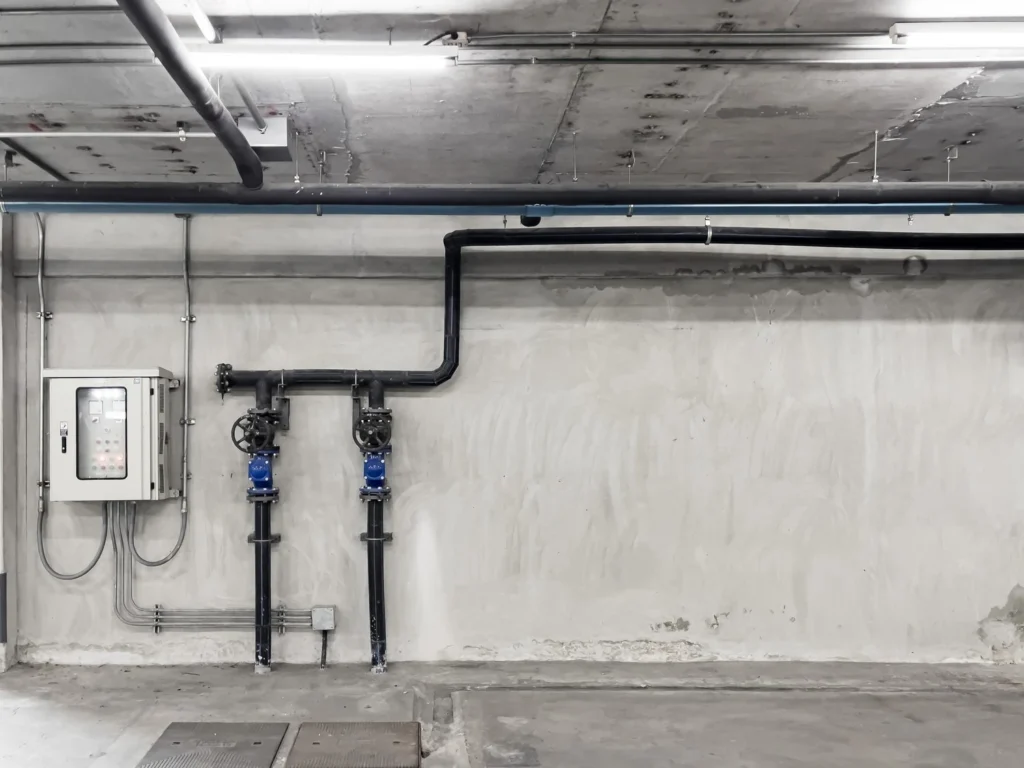

Zbiornik, ciśnienie wstępne i przeglądy
Zbiornik przeponowy jest elementem, o którym zapomina się natychmiast po montażu, a to on decyduje o kulturze pracy układu. W środku znajduje się membrana rozdzielająca wodę od poduszki powietrznej o określonym ciśnieniu wstępnym. Z czasem powietrze ubywa, poduszka słabnie i cykle pompy się skracają.
Kontrola jest banalna: przy instalacji pozbawionej ciśnienia sprawdza się ciśnienie na zaworku zbiornika zwykłym manometrem samochodowym i w razie potrzeby uzupełnia pompką. Robi się to raz w roku, a efektem jest cichsza praca i dłuższe życie pompy.
Druga rzecz to filtr przed pompą. Piasek z ujęcia niszczy wirnik i uszczelnienia szybciej niż cokolwiek innego. Wkład wymienia się według stopnia zabrudzenia, a nie kalendarza, więc dobrze mieć filtr z przezroczystą obudową, w której widać, co się dzieje.
Kompletowanie układu bez niespodzianek
Pompa, zbiornik, zawór zwrotny, filtr, manometr i armatura odcinająca tworzą całość, która musi do siebie pasować gwintami i parametrami. Kupowanie tych elementów osobno, u różnych dostawców i w różnych terminach, kończy się zwykle jedną wizytą po przejściówkę w środku montażu.
Prościej jest zamówić komplet w jednym miejscu, z kartami technicznymi pod ręką. W ofercie, jaką prowadzi hurtownia Onninen, pompy i osprzęt do nich stoją obok siebie, więc dobór zgodnych elementów zajmuje kwadrans zamiast wieczoru z trzema katalogami.
Po uruchomieniu zostaje jeszcze jedna czynność, o której łatwo zapomnieć: spisanie nastaw. Ciśnienie załączenia, wyłączenia i ciśnienie wstępne zbiornika zapisane na kartce w kotłowni to informacja, która po pięciu latach oszczędza godzinę diagnostyki. Parametry i karty produktów znajdziesz na www.onninen.pl.
