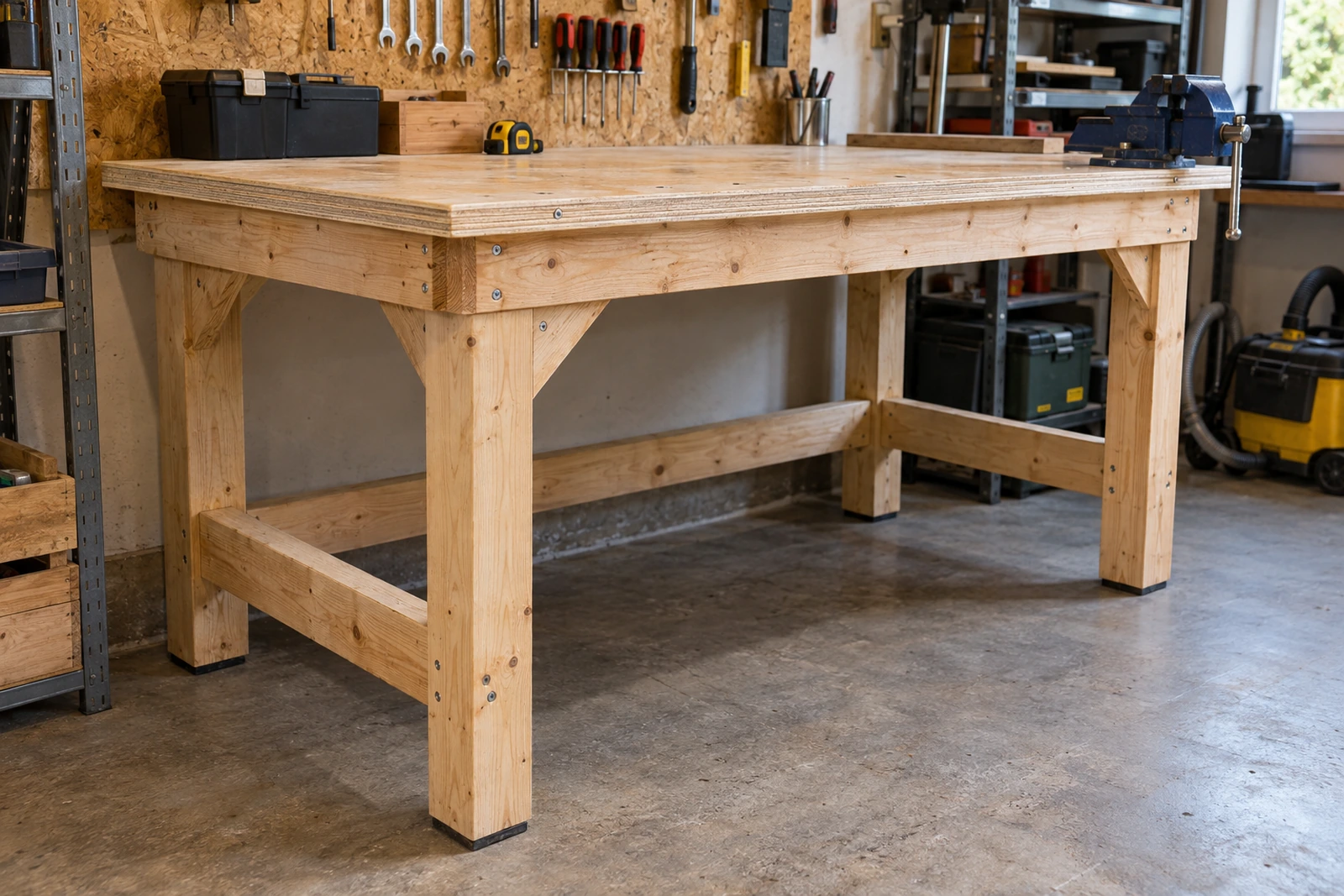

Stół warsztatowy z drewna – stabilny projekt na weekend

Stół warsztatowy z drewna – wymiary i założenia projektu

Projekt został pomyślany jako stół stacjonarny do typowych prac garażowych i majsterkowania: skręcania elementów, wiercenia, szlifowania, drobnych napraw oraz pracy z drewnem.

Proponowane wymiary:

• szerokość blatu: 1600 mm,
• głębokość blatu: 750 mm,
• wysokość całkowita: około 900 mm,
• szerokość podstawy: około 1500 mm,
• głębokość podstawy: około 650 mm,
• grubość blatu: 36 mm przy dwóch płytach po 18 mm.

Wysokość 90 cm jest dobrym punktem wyjścia do stołu używanego przede wszystkim na stojąco. Nie trzeba jednak traktować jej jako wartości obowiązkowej. Przed cięciem nóg warto ustawić prowizoryczny blat na kozłach lub skrzyniach i sprawdzić, czy dana wysokość jest wygodna.

Jeżeli stół będzie służył głównie do mocnego strugania albo prac wymagających nacisku z góry, można obniżyć go o kilka centymetrów. Przy precyzyjnym montażu niewielkich elementów wygodniejszy może być natomiast blat położony nieco wyżej.

Wymiary warto dopasować przed przycięciem nóg, ponieważ późniejsza korekta wysokości całego stołu jest znacznie trudniejsza.

Z czego zrobić stabilny stół warsztatowy?

Nie każdy element musi być wykonany z tego samego materiału.

Do ramy warto wybrać proste, suche kantówki. Mocno skręcone albo wygięte drewno utrudni ustawienie nóg i może sprawić, że gotowy stół będzie się kołysał mimo prawidłowych wymiarów.

W przedstawionym projekcie można zastosować:

Element	Proponowany materiał	Wymiar	Liczba
Nogi	kantówka	70 × 70 × 864 mm	4
Górne rygle długie	drewno konstrukcyjne	45 × 95 × 1360 mm	2
Górne rygle boczne	drewno konstrukcyjne	45 × 95 × 510 mm	2
Dolny rygiel tylny	drewno konstrukcyjne	45 × 95 × 1360 mm	1
Dolne rygle boczne	drewno konstrukcyjne	45 × 95 × 510 mm	2
Blat	sklejka 18 mm	1600 × 750 mm	2
Wzmocnienia narożników	sklejka 18 mm	trójkąty ok. 200 × 200 mm	4–8

Dwie warstwy sklejki po 18 mm tworzą blat o grubości około 36 mm. Taka konstrukcja daje również możliwość wymiany górnej warstwy po jej mocnym zużyciu, jeżeli podczas budowy nie zostanie ona przyklejona na całej powierzchni do dolnej.

Sklejkę należy dobrać do warunków, w których będzie użytkowany stół. Norma PN-EN 636 rozróżnia materiały przeznaczone między innymi do warunków suchych, wilgotnych i zewnętrznych, dlatego w nieogrzewanym lub okresowo wilgotnym garażu warto sprawdzić deklarację konkretnej płyty zamiast kierować się wyłącznie jej grubością.

Tańszą alternatywą dla sklejki może być OSB/3. Producent Kronospan wymienia płyty OSB/3 między innymi jako materiał do wyposażenia magazynowego i elementów wnętrz oraz oferuje je w grubościach 18, 22 i 25 mm.

Do samego blatu roboczego sklejka ma jednak praktyczną przewagę: jej powierzchnia jest równiejsza i przyjemniejsza podczas pracy z drobnymi elementami.

Jakie łączniki przygotować?

Do budowy przydadzą się:

• odpowiednio dobrane wkręty konstrukcyjne do drewna,
• krótsze wkręty do mocowania sklejki,
• klej do drewna odpowiedni do warunków użytkowania,
• podkładki lub stopki pod nogi,
• opcjonalne kątowniki stalowe,
• ściski stolarskie,
• wiertarko-wkrętarka,
• piła tarczowa albo ukośnica,
• kątownik,
• miarka,
• poziomica,
• wiertła do wykonywania otworów prowadzących.

Nie należy dobierać wkrętów tylko według zasady „im większy, tym lepszy”. Średnica, długość i miejsce wkręcania muszą odpowiadać przekrojowi drewna. Przy końcach kantówek wykonanie otworów prowadzących ogranicza ryzyko pęknięcia elementu.

Dlaczego ciężki stół nadal może się chwiać?

To jeden z najważniejszych punktów całego projektu.

Można zbudować stół z bardzo grubych kantówek, a mimo tego otrzymać konstrukcję, która podczas strugania albo szlifowania przesuwa się na boki.

Problemem nie zawsze jest więc zbyt cienkie drewno.

Prostokątna rama bez odpowiednich usztywnień może zmieniać geometrię pod obciążeniem. Zamiast zachowywać kąt prosty, zaczyna przypominać lekko przechylony równoległobok.

Dlatego za stabilność przedstawionego stołu odpowiadają jednocześnie:

górna rama, która wiąże wszystkie cztery nogi,

dolny rygiel tylny, który ogranicza ruch przodu i tyłu konstrukcji,

dolne rygle boczne, które usztywniają oba końce stołu,

trójkątne wzmocnienia narożników, które utrudniają zmianę kąta pomiędzy nogą i ramą,

oraz sztywny blat, który po prawidłowym przykręceniu dodatkowo łączy całą górną część.

Jeżeli po złożeniu stół nadal wyraźnie pracuje po przekątnej, nie należy dodawać przypadkowo kolejnych wkrętów. Skuteczniejsze będzie zastosowanie ukośnego zastrzału albo większego usztywnienia narożnika.

Jak zrobić drewniany stół warsztatowy krok po kroku?

1. Przytnij wszystkie nogi jednocześnie

Cztery nogi muszą mieć identyczną długość.

Dla stołu o wysokości 900 mm i blatu 36 mm można przyjąć długość około 864 mm.

Przed cięciem trzeba jednak zmierzyć rzeczywistą grubość gotowego blatu. Dwie płyty oznaczone jako 18 mm nie zawsze po złożeniu dadzą idealnie 36 mm.

Po przycięciu ustaw cztery nogi obok siebie i sprawdź, czy żadna nie jest wyraźnie krótsza.

2. Zbuduj dwie boczne ramy

Każdy bok składa się z dwóch nóg, górnego rygla oraz dolnego rygla.

Pracę najlepiej wykonywać na możliwie płaskim podłożu.

Najpierw zaznacz wysokość rygli na obu nogach. Następnie ustaw elementy przy kątowniku i unieruchom ściskami.

Nie skręcaj ramy „z ręki”. Nawet niewielkie przesunięcie pierwszego boku będzie później widoczne przy montażu blatu.

Po ustawieniu elementów wykonaj otwory prowadzące i skręć połączenia.

3. Połącz oba boki długimi ryglami

Postaw gotowe ramy boczne pionowo i połącz je dwoma górnymi ryglami o długości około 1360 mm.

Na tym etapie konstrukcja może jeszcze nie być idealnie sztywna. Zanim zostaną zamontowane dodatkowe usztywnienia, trzeba sprawdzić jej geometrię.

Zmierz przekątne górnej ramy.

Jeżeli obie wartości są takie same, prostokąt został ustawiony prawidłowo. Jeśli różnica jest wyraźna, przesuń konstrukcję przed ostatecznym dokręceniem połączeń.

4. Zamontuj tylny dolny rygiel

Długi rygiel z tyłu ma duże znaczenie dla stabilności.

Można zamontować go kilkanaście centymetrów nad podłogą. Nie powinien znajdować się tuż przy posadzce, szczególnie jeśli garaż bywa mokry.

Jeżeli pod stołem ma powstać półka, jej wysokość warto ustalić już teraz.

Nie trzeba jednak zabudowywać całej dolnej części. Pozostawienie otwartego przodu pozwala wygodniej podejść do blatu i wsunąć pod niego skrzynkę, taboret albo odkurzacz warsztatowy.

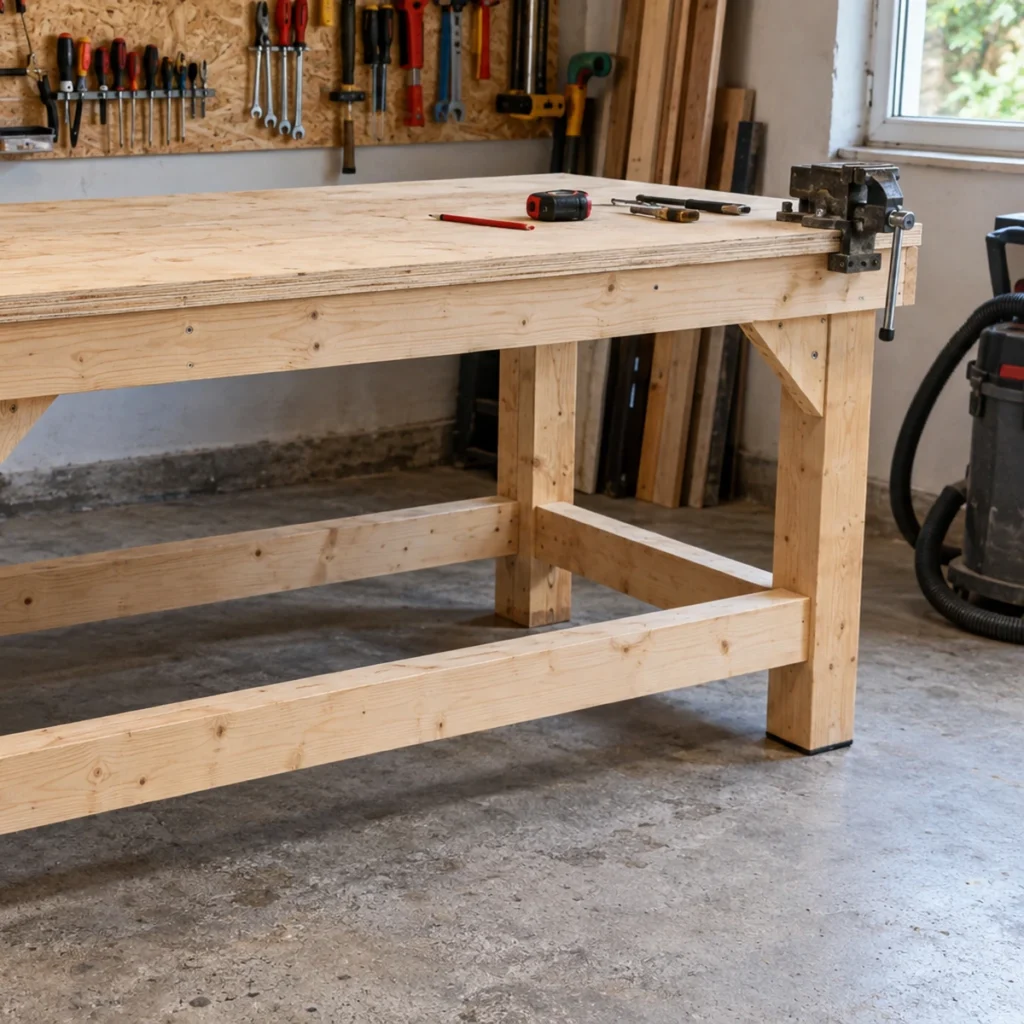

5. Dodaj wzmocnienia narożników

Z kawałków sklejki 18 mm można wyciąć trójkąty o bokach około 200 mm.

Przykręcone od wewnątrz pomiędzy nogą a górną ramą działają jak zastrzały.

To prosty sposób na zwiększenie sztywności bez wykonywania tradycyjnych połączeń stolarskich.

W szczególnie intensywnie używanym stole można zastosować po dwa wzmocnienia w każdym narożniku.

6. Zrób blat

Pierwszą płytę 1600 × 750 mm ułóż na ramie i ustaw równy występ ze wszystkich stron.

Przy podstawie 1500 × 650 mm powstanie około 50 mm naddatku wokół konstrukcji. Taka krawędź ułatwia mocowanie elementów klasycznymi ściskami.

Drugą płytę połóż na pierwszej.

Jeżeli obie warstwy mają zostać połączone na stałe, można zastosować klej oraz równomiernie rozmieszczone wkręty. Jeżeli górna warstwa ma być w przyszłości wymienna, lepiej przykręcić ją w sposób umożliwiający późniejszy demontaż.

Łby wkrętów nie powinny wystawać ponad powierzchnię roboczą.

7. Przykręć blat do podstawy

Blat najlepiej mocować od spodu tam, gdzie konstrukcja na to pozwala.

Dzięki temu na powierzchni nie powstaną zbędne łby wkrętów, a stół będzie łatwiejszy do odnawiania.

Przed ostatecznym dokręceniem sprawdź jeszcze raz położenie blatu względem podstawy.

8. Sprawdź gotową konstrukcję

Postaw stół w miejscu docelowym.

Naciśnij kolejno każdy narożnik blatu. Następnie spróbuj przesunąć górę stołu na boki.

Jeżeli jedna noga nie dotyka podłoża, najpierw sprawdź równość posadzki. W garażach betonowa podłoga często ma niewielki spadek.

Natomiast jeżeli wszystkie nogi stoją stabilnie, ale rama przechyla się względem nich, problemem jest usztywnienie konstrukcji. Wtedy warto dołożyć ukośny zastrzał lub wzmocnić narożniki.

Blat warsztatowy – jakie dodatki zaplanować od razu?

Najprostszy stół można później stopniowo rozbudowywać.

Dobrym dodatkiem jest imadło zamocowane przy jednym z przednich narożników. Przed montażem trzeba jednak sprawdzić konstrukcję konkretnego modelu i upewnić się, że śruby nie trafią w elementy ramy.

Można również wykonać system otworów w blacie przeznaczony do specjalnych ograniczników i docisków. Nie warto jednak wiercić przypadkowej siatki otworów przed wyborem akcesoriów.

BESSEY oferuje przykładowo narzędzia do stołów warsztatowych współpracujące z różnymi systemami otworów oraz adapterami. Pokazuje to, dlaczego średnicę i rozstaw najlepiej ustalić pod konkretny system mocowania, a nie na podstawie przypadkowego projektu z internetu.

Przydatne mogą być również:

• listwa zasilająca zamocowana pod blatem,
• uchwyt na wiertarko-wkrętarkę,
• półka na elektronarzędzia,
• szuflada na drobne narzędzia,
• tylna tablica warsztatowa,
• uchwyt na przedłużacz,
• wymienna cienka nakładka ochronna na blat.

Jeżeli stół ma być mobilny, można zastosować koła warsztatowe z blokadą. Trzeba jednak pamiętać, że nawet dobre koła zwykle nie zapewnią podczas pracy takiej samej sztywności jak nogi stojące bezpośrednio na stabilnej posadzce.

Najczęstsze błędy przy budowie stołu warsztatowego

Pierwszy to brak usztywnień. Cztery grube nogi i masywny blat nie gwarantują, że konstrukcja nie będzie pracowała na boki.

Drugi błąd to budowa z mokrych albo mocno skręconych kantówek. Po wyschnięciu drewna geometria stołu może się dodatkowo zmienić.

Trzeci problem to składanie konstrukcji bez kontroli przekątnych. Jeśli rama zostanie skręcona jako równoległobok, późniejsze przykręcenie dużego blatu nie zawsze całkowicie usunie błąd.

Warto również unikać:

• wkręcania grubych wkrętów tuż przy końcu kantówki bez otworu prowadzącego,
• pozostawiania ostrych krawędzi blatu,
• montowania ciężkiego imadła do samej cienkiej płyty bez odpowiedniego podparcia,
• wiercenia systemu otworów bez wcześniejszego wyboru docisków,
• deklarowania przypadkowej nośności gotowego stołu,
• stawiania drewnianych nóg w miejscu regularnie zalewanym wodą.

Przed szlifowaniem, cięciem lub wierceniem trzeba też zadbać o bezpieczne stanowisko. Bosch zaleca między innymi utrzymywanie miejsca pracy w porządku i dobrym oświetleniu, stosowanie odpowiednich środków ochrony oraz odłączanie elektronarzędzia od zasilania przed regulacją lub wymianą osprzętu.

Dobrze zbudowany stół nie musi wyglądać jak wyposażenie profesjonalnej stolarni. Najważniejsze są płaski blat, właściwa geometria ramy i skuteczne zabezpieczenie konstrukcji przed ruchem po przekątnej.

Jeżeli te trzy elementy zostaną wykonane starannie, prosty drewniany stół może stać się podstawowym stanowiskiem roboczym w garażu na wiele kolejnych projektów.
