Szafka na elektronarzędzia – projekt bez drogich okuć

Szafka na elektronarzędzia — najpierw zmierz sprzęt

Zanim zamówisz cięcie materiału, ustaw narzędzia w takim położeniu, w jakim zamierzasz je przechowywać. Uwzględnij wystające rękojeści, osłony, przewody i pudełka z osprzętem, ponieważ same wymiary obudowy niewiele mówią o potrzebnym miejscu.

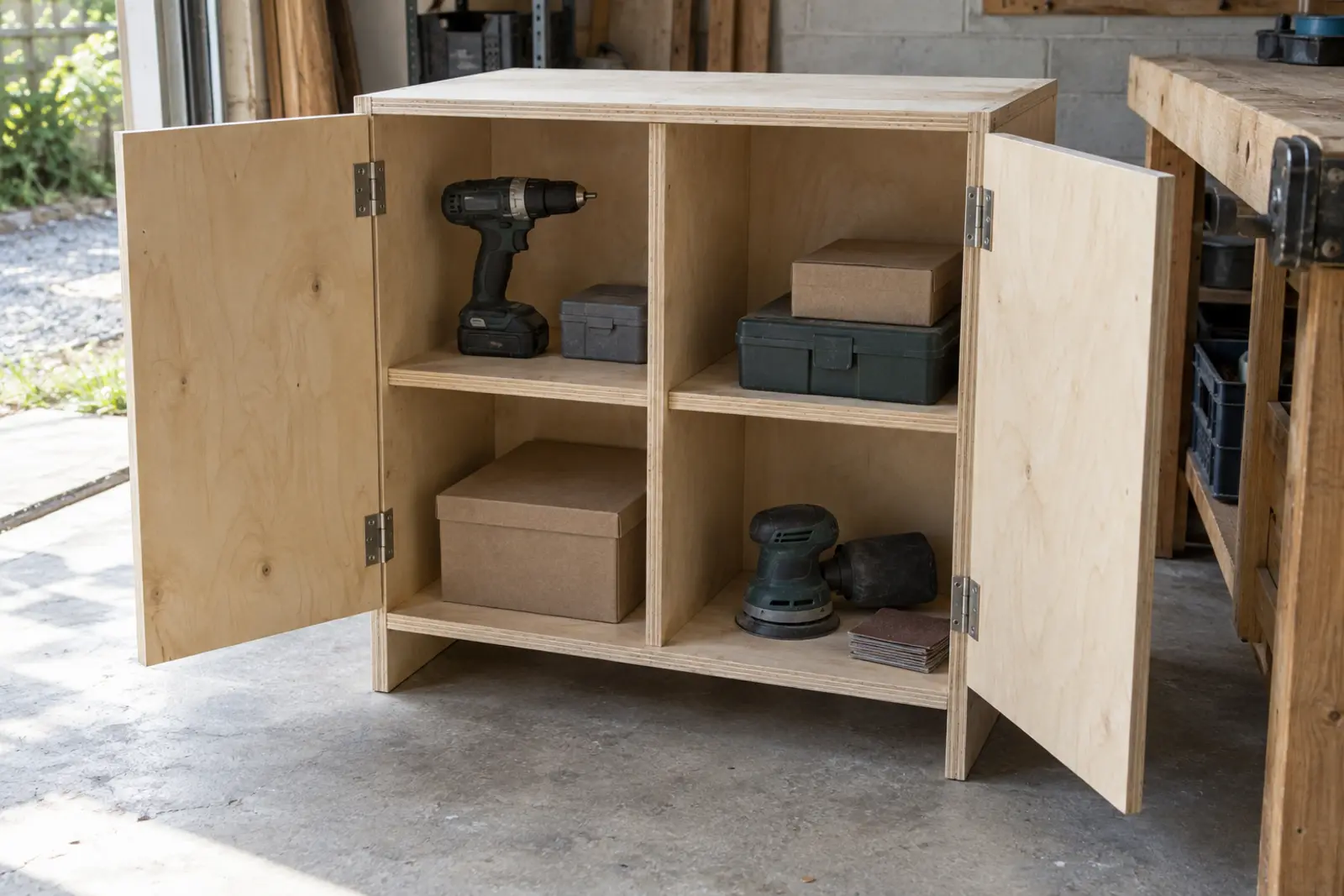

W proponowanym układzie pionowa przegroda dzieli wnętrze na dwie części. Każda ma około 373 mm szerokości, a półka pośrodku tworzy dwa poziomy. To rozwiązanie do mniejszych elektronarzędzi; duża walizka transportowa może się nie zmieścić.

Dlatego przed zakupem sklejki zaznacz na stole prostokąt 373 × 380 mm i ustaw na nim największe urządzenie. Następnie sprawdź, czy zostaje miejsce na wygodne wyjęcie sprzętu. Przy zawiasach światło wejścia do komory może być nieco mniejsze.

Jeśli walizka przekracza dostępną szerokość, zmień układ przed rozkrojem. Nie usuwaj później środkowej przegrody bez przemyślenia podparcia półek, ponieważ zmienisz w ten sposób ich rozpiętość.

Projekt przewiduje szafkę stojącą, zabezpieczoną przed przewróceniem. Nie należy traktować tej samej konstrukcji jako gotowej szafki wiszącej — zawieszenie wymaga osobnego doboru połączeń i mocowań.

Lista elementów do cięcia i wymiary korpusu

Korpus, przegrodę, półki oraz drzwi wykonaj ze sklejki o nominalnej grubości 18 mm, a plecy ze sklejki 9 mm. Wybieraj płaskie formatki, szczególnie na fronty, ponieważ wygięte drzwi trudno równo dopasować.

Boki biegną przez całą wysokość mebla. Natomiast górę i dno umieść między bokami. Przy takim połączeniu szerokość elementów poziomych wynosi:

800 − 18 − 18 = 764 mm.

Poniższe wymiary zakładają rzeczywistą grubość materiału równą 18 mm. Jeśli pomiar pokaże inną wartość, przelicz elementy wewnętrzne przed cięciem.

Element	Liczba	Wymiary jednej sztuki	Materiał
Boki	2	800 × 400 mm	Sklejka 18 mm
Góra i dno między bokami	2	764 × 400 mm	Sklejka 18 mm
Pionowa przegroda środkowa	1	764 × 380 mm	Sklejka 18 mm
Półki	2	371 × 380 mm	Sklejka 18 mm
Drzwi wpuszczane — wymiar wstępny	2	758 × 377 mm	Sklejka 18 mm
Plecy nakładane od tyłu	1	800 × 800 mm	Sklejka 9 mm
Listwy pod półki	4	360 × 20 × 20 mm	Suche drewno

Po zamocowaniu pleców głębokość mebla wyniesie 409 mm, bez uchwytów i wystających części zawiasów. Podkładki pod korpusem zwiększą natomiast jego wysokość o swoją grubość.

Przegrodę i półki cofnij o 20 mm względem przednich krawędzi boków. Dzięki temu zostawisz miejsce na drzwi wpuszczane w otwór korpusu, a tylne krawędzie elementów dojdą do pleców.

Szerokość każdej komory wynosi:

(764 − 18) ÷ 2 = 373 mm.

Półki mają po 371 mm szerokości, dlatego pozostaje niewielki luz montażowy. Oprzesz je na listwach, więc nie muszą ciasno klinować się między przegrodą a bokiem.

Oprócz materiału przygotuj klej do drewna, wkręty do sklejki, zawiasy, dwa uchwyty i zamknięcia magnetyczne. Potrzebne będą również mocowania zabezpieczające mebel przed przewróceniem, dopasowane do ściany. Do pracy przydadzą się wkrętarka, wiertła, kątownik, ściski, miarka i papier ścierny.

Jak złożyć szafkę krok po kroku

Przygotowanie elementów i montaż korpusu

1. Sprawdź formatki i oznacz strony.
Zmierz długości, porównaj odpowiadające sobie elementy i zaznacz ich przód. Następnie usuń drzazgi z krawędzi. Jeśli zamawiasz rozkrój w sklepie, podawaj gotowe wymiary elementów — szerokość rzazu uwzględnia wykonawca cięcia.

2. Złóż korpus na sucho.
Wstaw górę i dno między boki, po czym sprawdź kąty oraz zewnętrzne wymiary. Dopiero gdy wszystko pasuje, przygotuj otwory pod wkręty. Przy wkręcaniu w krawędź sklejki prowadź łącznik centralnie i wykonaj nawiercenie odpowiednie do jego średnicy.

3. Sklej i skręć korpus.
Dla połączenia dwóch elementów o grubości 18 mm punktem wyjścia mogą być wkręty do drewna 4 × 50 mm, jednak ich przydatność sprawdź na odpadzie tej samej sklejki. Nie dokręcaj łbów tak mocno, aby zgniatały zewnętrzną warstwę. Klej nakładaj na czyste powierzchnie styku, zgodnie z instrukcją produktu.

Mocowanie przegrody, pleców i półek

4. Zamontuj środkową przegrodę.
Ustaw ją tak, aby po obu stronach pozostało po 373 mm. Cofnij jej przednią krawędź o 20 mm, a następnie połącz ją z górą i dnem. Dzięki temu podział wnętrza będzie równy, a późniejsze rozmierzenie półek prostsze.

5. Wyrównaj przekątne i przykręć plecy.
Połóż korpus przodem na płaskim podłożu i zmierz obie przekątne. Kiedy będą równe, zamocuj tylną płytę do boków, góry, dna i środkowej przegrody. Rozmieść wkręty równomiernie, orientacyjnie co 120–150 mm wzdłuż obwodu, prowadząc je w środek grubości elementów korpusu.

Plecy ograniczają przekoszenie mebla, dlatego nie zastępuj ich luźno przybitą osłoną. Dobierz też długość wkrętów tak, aby nie przebiły materiału po drugiej stronie.

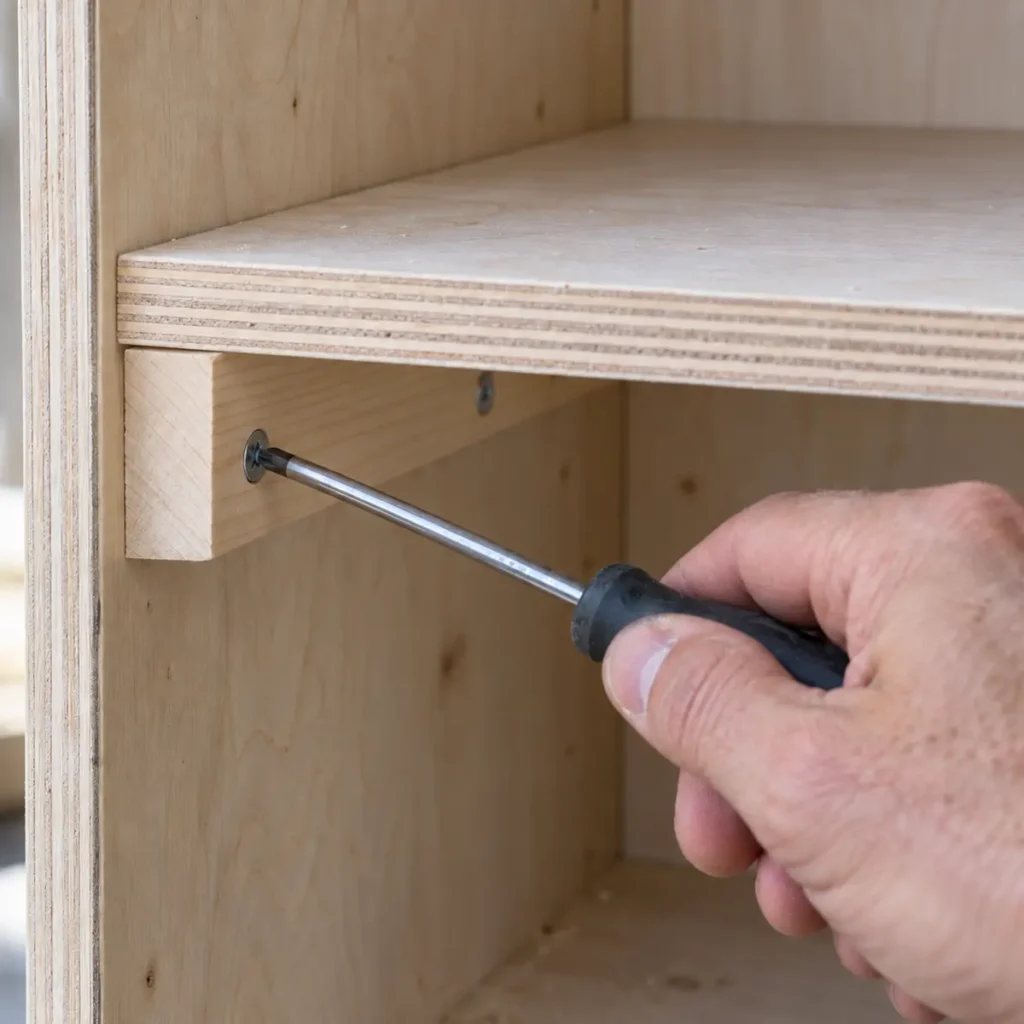

6. Przykręć listwy i ułóż półki.
Każdą półkę podeprzyj dwiema listwami: jedną przy boku, drugą przy przegrodzie. Przy równym podziale wysokości górna powierzchnia listew powinna znaleźć się 373 mm nad górną powierzchnią dna. Półka o grubości 18 mm pozostawi wtedy po około 373 mm wolnej wysokości nad i pod sobą.

Listwy zmniejszą miejscowo szerokość dolnej komory, więc uwzględnij je przy wkładaniu ciasno dopasowanych pudełek. Natomiast wkręty mocujące listwy do obu stron przegrody rozmieść z przesunięciem, aby ich końce się nie spotkały.

Dopasowanie drzwi i ustawienie szafki

7. Dopasuj drzwi i zamontuj okucia.
Najpierw zmierz gotowy otwór, a następnie sprawdź wymagania wybranych zawiasów. Dopiero wtedy przytnij fronty do ostatecznego wymiaru. Na końcu dodaj uchwyty, ograniczniki zamykania i magnesy.

8. Wykończ powierzchnie i ustaw mebel.
Wygładź ostre krawędzie, odpyl sklejkę i zabezpiecz ją powłoką odpowiednią do zastosowania wewnątrz pomieszczeń. Po wyschnięciu ustaw szafkę na stabilnym podłożu, wypoziomuj ją oraz zamocuj zabezpieczenia przed przewróceniem.

Nie obciążaj połączeń przed pełnym utwardzeniem kleju. Przykładowo Tytan WB-330 ma deklarowany czas pełnego utwardzenia 24 godziny w warunkach podanych przez producenta. Krótszy czas docisku nie oznacza więc gotowości do pełnego obciążenia.

Proste drzwi bez zawiasów puszkowych

Do takiej szafki można zastosować zwykłe zawiasy przykręcane, przeznaczone do drzwi wpuszczanych. Dzięki temu nie potrzebujesz frezu do otworów puszkowych, choć niektóre zawiasy wymagają płytkiego podcięcia pod skrzydełka.

Wybierz zawiasy przed ostatecznym cięciem drzwi. Ich geometria decyduje o potrzebnym luzie i sposobie otwierania, dlatego przypadkowy zawias budowlany nie zawsze będzie pasował.

Dla otworu 764 × 764 mm dwa fronty 758 × 377 mm pozostawiają po 3 mm luzu u góry, na dole i przy bokach oraz 4 mm między skrzydłami. To punkt wyjścia do dopasowania, a nie wymiar obowiązujący dla każdego okucia.

Liczbę zawiasów dobierz do masy frontu i zaleceń producenta. Ponadto sprawdź długość dołączonych wkrętów, ponieważ zbyt długie przebiją sklejkę. Uchwyty możesz zastąpić wycięciami na palce, jednak otwory w drzwiach ułatwią przedostawanie się pyłu.

Magnes utrzyma front w zamknięciu, ale nie zabezpieczy zawartości przed dzieckiem. Jeśli potrzebujesz ograniczyć dostęp do sprzętu, zastosuj odpowiednie zamknięcie.

Na czym oszczędzić, a czego nie pomijać

Najwięcej upraszczasz przez rezygnację z szuflad. Zamiast nich ustaw na półkach wyjmowane pojemniki na bity, wiertła i akcesoria. Dzięki temu nie kupujesz prowadnic, a zawartość można przenieść bezpośrednio na stanowisko pracy.

Oszczędność może przynieść również wykorzystanie płaskich odpadów sklejki na półki oraz listwy. Natomiast na drzwi wybierz materiał bez wyraźnego wygięcia, nawet jeśli wymaga to zakupu nowych formatek.

Nie pomijaj pleców ani zabezpieczenia przed przewróceniem. Mocowanie do ściany powinno łączyć się z mocnym elementem korpusu, a nie wyłącznie z cienką tylną płytą. Jeśli nie potrafisz rozpoznać podłoża lub dobrać kotew, poproś o pomoc fachowca.

Ten projekt nie określa sprawdzonej nośności w kilogramach. Zależy ona od konkretnej sklejki, łączników, jakości wykonania i rozłożenia ciężaru. Najcięższe urządzenia ustawiaj na dole, natomiast na drzwiach nie montuj dodatkowych ciężkich uchwytów.

Jeżeli półka się ugina, połączenia rozchodzą albo korpus kołysze, opróżnij mebel i usuń przyczynę. Dokładanie kolejnych wkrętów bez rozpoznania problemu może tylko zamaskować słaby punkt.

Przechowywanie akumulatorów i ładowanie to dwa różne zadania

Wnętrze szafki przeznacz na czyste, suche narzędzia i osprzęt. Akumulatory przechowuj osobno od luźnych wkrętów, kluczy i innych metalowych drobiazgów, ponieważ mogą one połączyć styki i spowodować zwarcie.

Nie projektuj zamkniętej drewnianej komory jako miejsca do ładowania. Przygotuj osobne stanowisko zgodne z instrukcją ładowarki: z odpowiednim podłożem, wolnymi otworami wentylacyjnymi oraz z dala od pyłu, szmat i łatwopalnych substancji. Bosch wskazuje te ograniczenia w polskiej instrukcji systemu POWER FOR ALL.

Sama szafka nie chroni również przed mrozem ani upałem. Jeśli garaż mocno się wychładza lub nagrzewa, warunki przechowywania akumulatorów sprawdź w dokumentacji konkretnego systemu. Przykładowo w instrukcji GAL 12V-20 Bosch zaleca dla żywotności przechowywanie akumulatorów w temperaturze 0–20°C, lecz nie jest to uniwersalny zakres dla wszystkich marek i modeli.

Ładowarkę z uszkodzonym przewodem oddaj do serwisu. Natomiast wykonanie nowego gniazda przy stanowisku zleć elektrykowi — budowa mebla nie wymaga samodzielnego przerabiania instalacji.
