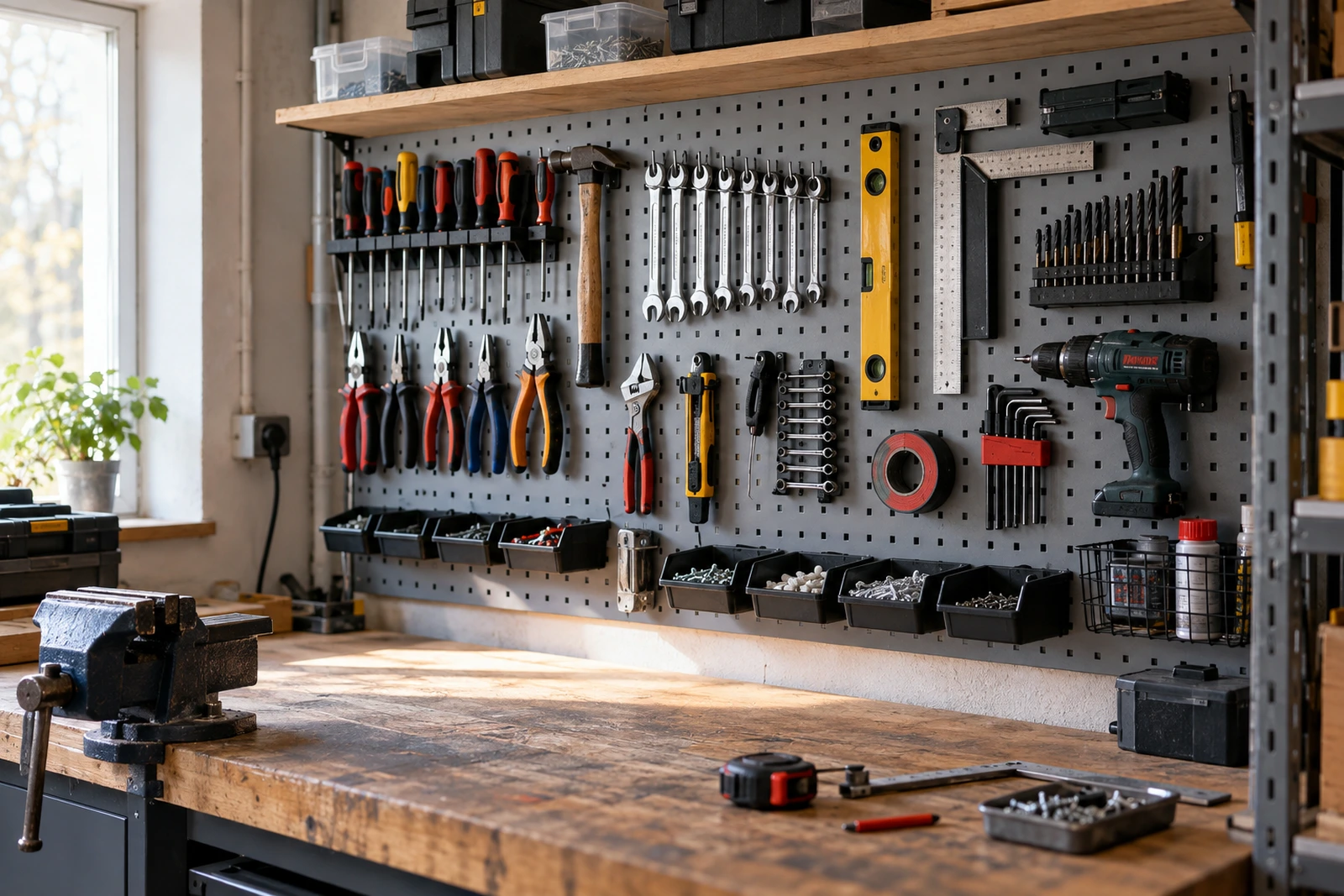

Tablica narzędziowa nad stołem – jak rozplanować uchwyty

Tablica narzędziowa nad stołem – od czego zacząć planowanie?

Nie warto zaczynać od montowania haczyków. Najpierw połóż na blacie wszystkie narzędzia, które mają trafić na ścianę, i podziel je na trzy grupy:

• używane przy większości prac,
• potrzebne regularnie, ale nie codziennie,
• używane sporadycznie.

Pierwsza grupa powinna trafić w najbardziej dostępny obszar tablicy. Druga może znaleźć się wyżej albo bardziej z boku. Trzeciej często w ogóle nie opłaca się zajmować miejsca nad stołem – lepsza będzie szuflada, szafka lub osobny regał.

Taki układ jest zgodny z podstawową zasadą ergonomii: elementy często obsługiwane ręcznie powinny znajdować się w wygodnym zasięgu i nie wymuszać niepotrzebnych, niewygodnych ruchów. Państwowa Inspekcja Pracy podobną zasadę stosuje przy organizacji stanowisk pracy. W domowym warsztacie można potraktować ją jako praktyczną wskazówkę, a nie sztywną normę dotyczącą tablic narzędziowych.

Przed rozmieszczeniem wyposażenia trzeba również sprawdzić, czy tablica nie znajdzie się zbyt nisko. Długie szczypce, młotek czy poziomica zawieszone tuż nad blatem mogą ograniczać miejsce potrzebne do ustawienia większego elementu obrabianego na stole.

Podziel ściankę na strefy zamiast zapełniać ją od brzegu

Najbardziej funkcjonalna tablica nie musi być idealnie symetryczna. Powinna odpowiadać kolejności wykonywania pracy.

Można wyróżnić cztery podstawowe strefy:

Strefa centralna – narzędzia używane najczęściej. Dobrze sprawdzą się tutaj wkrętaki, kombinerki, szczypce, mały młotek, miarka czy kątownik.

Strefy boczne – narzędzia potrzebne regularnie, ale nie przy każdej czynności. Mogą znaleźć się tam klucze, pilniki, dodatkowe szczypce, piłki ręczne lub akcesoria pomiarowe.

Strefa górna – lekkie przedmioty używane rzadziej. Nie należy umieszczać bardzo wysoko rzeczy, po które trzeba sięgać kilka razy podczas każdego zadania.

Strefa przy dolnej krawędzi – niewielkie pojemniki i akcesoria, o ile nie ograniczają powierzchni roboczej stołu.

Jeżeli osoba pracująca przy stole naturalnie częściej sięga jedną ręką, również można to uwzględnić. Nie oznacza to jednak, że wszystkie narzędzia należy zgromadzić po jednej stronie. Ważniejsze jest ograniczenie krzyżowania rąk i sięgania nad przedmiotem znajdującym się na blacie.

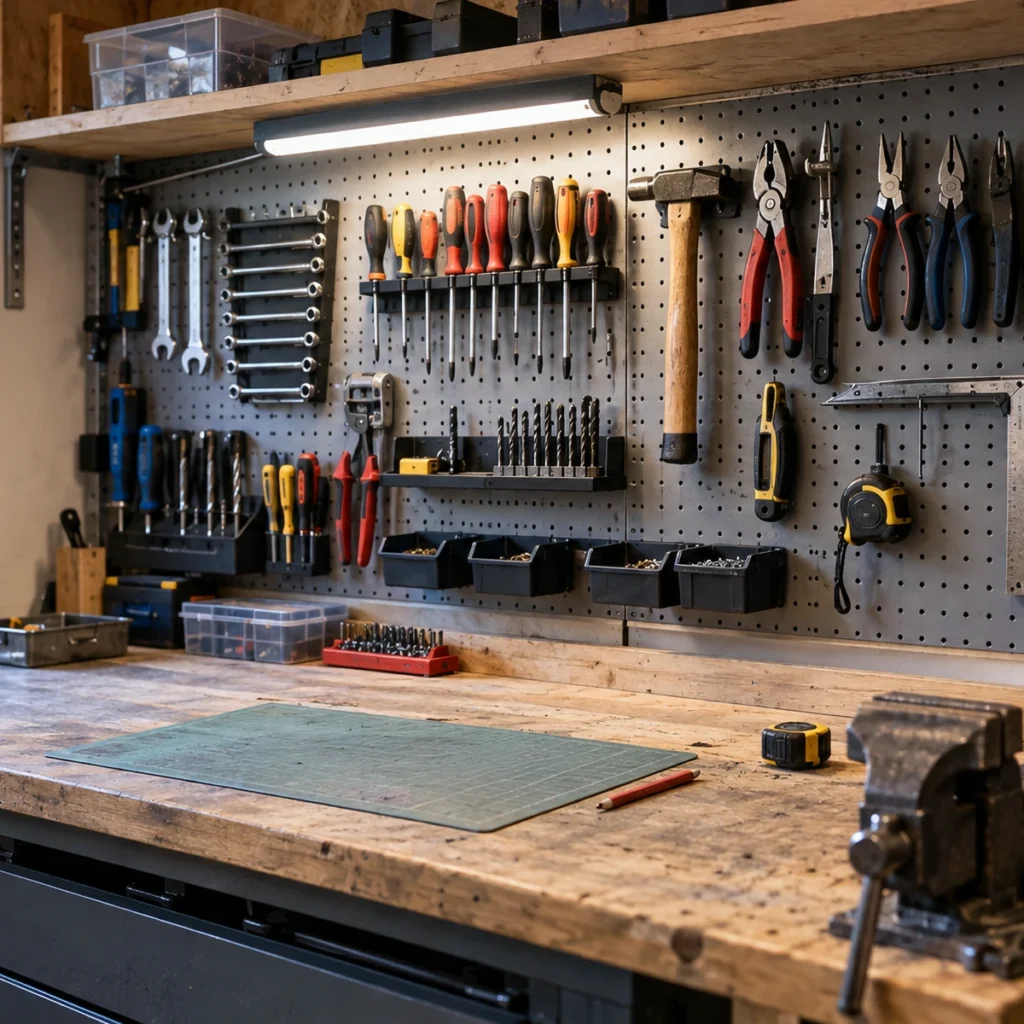

Jak rozplanować uchwyty na konkretne narzędzia?

Haczyk uniwersalny nie zawsze jest najlepszym rozwiązaniem. Producenci systemów ściennych oferują również uchwyty pod konkretne grupy narzędzi, półki, kosze i pojemniki. Przykładowe systemy wykorzystują wymienne elementy, które można później przestawiać bez przebudowy całego stanowiska.

Narzędzia ręczne

Wkrętaki najlepiej ustawić pionowo w uchwycie z otworami. Od razu widać wtedy rękojeści, a wyjęcie jednego nie powoduje zsuwania się pozostałych.

Szczypce i kombinerki mogą wisieć na krótkich hakach albo specjalnej listwie. Warto ułożyć je obok siebie według zastosowania, a nie według długości.

Klucze płaskie można zawiesić w jednym szeregu według rozmiaru. Znacznie łatwiej zauważyć wtedy brak konkretnego klucza.

Młotek wymaga uchwytu, który stabilnie utrzymuje rękojeść lub głowicę. Nie powinien wisieć na przypadkowym, luźnym haczyku bezpośrednio nad miejscem pracy.

Miarka, kątownik i niewielka poziomica powinny znajdować się blisko centrum tablicy, jeśli są wykorzystywane podczas większości projektów.

Wiertła, bity i elektronarzędzia

Wiertła oraz bity lepiej przechowywać w kasetkach, stojakach lub uchwytach z opisanym rozmieszczeniem niż pojedynczo na haczykach. Łatwiej wtedy kontrolować komplet i szybko dobrać właściwy rozmiar.

Mała wkrętarka może znaleźć się na dedykowanym uchwycie, jeżeli producent systemu przewiduje takie obciążenie. Ciężkiego elektronarzędzia nie należy jednak wieszać tylko dlatego, że fizycznie mieści się na haczyku. Trzeba sprawdzić nośność konkretnej tablicy, uchwytu i sposobu zamocowania do ściany.

Przykładowo producenci systemów ściennych podają osobne dopuszczalne obciążenia dla różnych typów haków i koszy, dlatego nie ma jednej wartości właściwej dla wszystkich tablic.

Nie zapełniaj całej tablicy od razu

Jednym z najczęstszych błędów jest projektowanie ściany tak, aby każdy centymetr został wykorzystany jeszcze przed rozpoczęciem pracy.

Na zdjęciu wygląda to efektownie, lecz później pojawia się nowy komplet szczypiec, większy młotek albo kolejne elektronarzędzie i cały układ trzeba przesuwać.

Dobrym rozwiązaniem jest pozostawienie około 15–25% powierzchni bez stałego wyposażenia. To praktyczny zapas, a nie norma techniczna. Pozwala swobodnie zmienić pozycję uchwytu albo dodać nowe narzędzie bez reorganizacji całej ściany.

Przy systemie modułowym zapas może być mniejszy, ponieważ haczyki i uchwyty łatwo zmieniają pozycję. Systemy tego typu są projektowane właśnie z myślą o późniejszej rekonfiguracji.

Nie trzeba również wieszać wszystkiego, co znajduje się w warsztacie. Na tablicy najlepiej przechowywać przedmioty, które powinny być widoczne i szybko dostępne. Zapasowe tarcze, duże komplety bitów, materiały ścierne czy rzadko używane akcesoria mogą pozostać w oznaczonych szufladach.

Jak zamontować tablicę nad stołem, żeby była bezpieczna?

Układ narzędzi będzie miał sens tylko wtedy, gdy sama tablica zostanie prawidłowo zamocowana.

Najpierw trzeba ustalić rodzaj podłoża. Innego mocowania wymaga beton, innego cegła, a jeszcze innego ściana wykonana z płyt gipsowo-kartonowych. Nie należy dobierać kołków wyłącznie według ciężaru pustej tablicy. Po jej zapełnieniu obciążenie będzie większe, a częste zdejmowanie narzędzi może dodatkowo oddziaływać na mocowania.

Instrukcja konkretnej tablicy lub systemu ma tutaj pierwszeństwo przed uniwersalnymi poradami. IKEA w dokumentacji swoich tablic perforowanych również ostrzega przed ryzykiem upadku i zaleca zastosowanie śrub oraz kołków odpowiednich do podłoża.

Przed wierceniem warto sprawdzić przebieg instalacji w ścianie, zwłaszcza gdy tablica ma znaleźć się w pobliżu gniazd, włączników lub instalacji prowadzonych nad stołem.

Po zamontowaniu pustej tablicy dobrze jest najpierw zawiesić kilka najważniejszych narzędzi i przez kilka prac sprawdzić układ. Dopiero później warto zapełnić pozostałą powierzchnię.

Gdzie umieścić poszczególne narzędzia?

Narzędzie lub akcesorium	Najlepsza strefa	Typ mocowania	Dlaczego
Wkrętaki	centralna	uchwyt wielootworowy	szybki dostęp i dobra widoczność
Kombinerki i szczypce	centralna lub boczna	krótki hak/listwa	często używane i łatwe do rozróżnienia
Młotek	centralna lub boczna	stabilny uchwyt	powinien być dostępny bez szukania
Klucze płaskie	boczna	uchwyt stopniowany	łatwo zachować kolejność rozmiarów
Miarka	centralna	mały hak	często potrzebna w trakcie pracy
Kątownik	centralna lub boczna	dwa punkty podparcia	szybki dostęp i stabilne zawieszenie
Wiertła i bity	boczna	stojak lub kasetka	łatwiejsza kontrola kompletu
Pojemniki na drobiazgi	dolna lub boczna	pojemnik systemowy	śruby i podkładki pozostają widoczne
Lekkie, rzadziej używane narzędzia	górna	haki dopasowane do kształtu	nie zajmują głównej strefy roboczej
Ciężkie elektronarzędzia	poza tablicą lub na dedykowanym uchwycie	zgodnie z systemem producenta	wymagają sprawdzenia nośności

Najważniejsza zasada jest prosta: częstotliwość używania powinna mieć większe znaczenie niż wygląd tablicy. Narzędzie używane kilka razy podczas jednego projektu nie powinno wisieć wysoko tylko dlatego, że tam lepiej wygląda.

Najczęstsze błędy przy planowaniu ścianki narzędziowej

Pierwszy błąd to rozmieszczanie uchwytów bez położenia na stole rzeczywistych narzędzi. Sam wymiar haczyka niewiele mówi o tym, ile przestrzeni zajmie później młotek, piła lub komplet szczypiec.

Drugi problem to zbyt małe odstępy. Narzędzia zaczynają nachodzić na siebie, a wyjęcie jednego wymaga przesunięcia kilku pozostałych.

Trzeci błąd to zawieszanie ciężkich przedmiotów wysoko nad blatem bez sprawdzenia dopuszczalnego obciążenia systemu.

Czwarty to przeznaczanie tablicy na magazyn wszystkiego. Gdy na ścianę trafiają również zapasy, rzadko używane części i przypadkowe pudełka, podstawowe narzędzia ponownie zaczynają ginąć.

Piąty błąd to brak miejsca na rozwój warsztatu. Dlatego przed ostatecznym montażem dobrze zrobić zdjęcie próbnego układu i zastanowić się, czy za pół roku nadal będzie można dołożyć dwa lub trzy nowe uchwyty.

FAQ

Czy tablica powinna mieć taką samą szerokość jak stół warsztatowy?

Nie musi. Ważniejsze jest, aby główna część tablicy znajdowała się przy rzeczywistym stanowisku pracy. Szeroka tablica ma sens wtedy, gdy jej boczne strefy również pozostają wygodnie dostępne.

Jak wysoko powiesić tablicę narzędziową nad blatem?

Nie istnieje jedna prawidłowa wysokość dla każdego stanowiska. Dolną krawędź trzeba ustawić tak, aby zawieszone narzędzia nie wchodziły w przestrzeń roboczą, natomiast najczęściej używane przedmioty powinny pozostać w wygodnym zasięgu.

Czy ciężką wkrętarkę można powiesić na tablicy?

Tak, jeśli producent konkretnego systemu przewiduje odpowiedni uchwyt i jego dopuszczalne obciążenie obejmuje masę narzędzia. Trzeba również uwzględnić sposób zamocowania całej tablicy do ściany.

Czy warto obrysować narzędzia na tablicy?

Może to ułatwić szybkie odkładanie przedmiotów na właściwe miejsce, ale utrudnia późniejsze zmiany układu. Przy często przebudowywanej tablicy praktyczniejsze bywają niewielkie etykiety.

Co najlepiej trzymać poza tablicą?

Przede wszystkim ciężkie urządzenia bez odpowiednich uchwytów, zapasowe materiały, duże komplety osprzętu oraz przedmioty używane bardzo rzadko. Tablica powinna przede wszystkim obsługiwać bieżącą pracę przy stole.
