Organizer na wiertła i bity – projekt z resztek sklejki
Luźne końcówki wkrętakowe i wiertła szybko znikają pod innymi narzędziami. Prosty organizer na wiertła i bity zrobisz z podstawy ze sklejki oraz dwóch listew z otworami: niższej na krótkie końcówki i wyższej na wiertła. Najpierw dopasuj gniazda do osprzętu, a dopiero później sklej całość — dzięki temu poprawki nie zniszczą gotowego stojaka.
Organizer na wiertła i bity: wymiary i układ

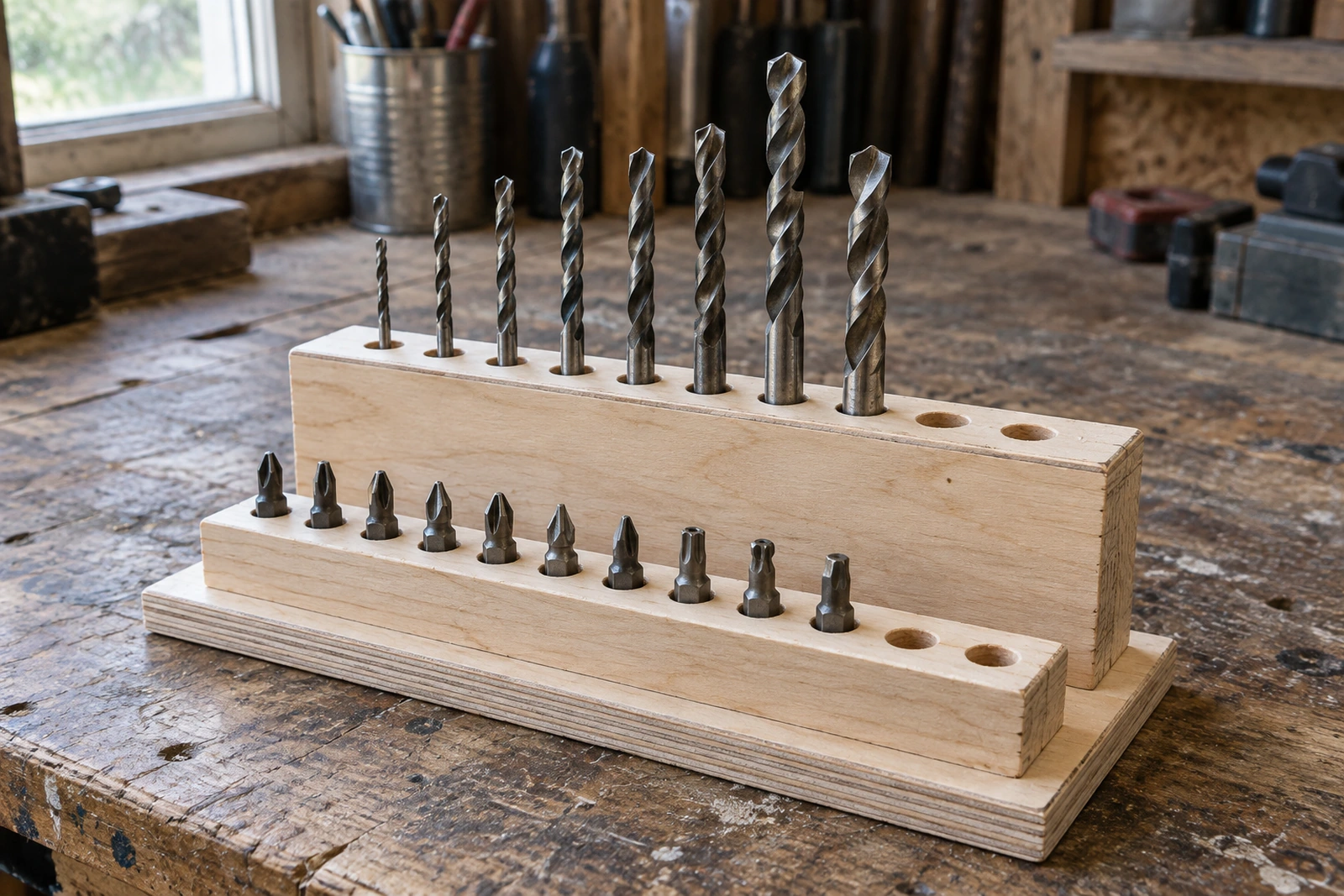

Proponowana podstawa ma 240 × 120 mm. Z przodu mieści listwę na 12 krótkich bitów, natomiast z tyłu blok na 10 wierteł z chwytami cylindrycznymi. To otwarty stojak na blat, dlatego nie zastępuje zamykanego pudełka transportowego.
Do wykonania elementów wykorzystaj płaskie ścinki sklejki o grubości 12 mm. Ponieważ grubość rzeczywista może odbiegać od nominalnej, zmierz materiał przed ustawieniem ogranicznika wiercenia.
| Element | Liczba | Wymiary pojedynczej części | Zastosowanie |
|---|---|---|---|
| Podstawa | 1 | 240 × 120 × 12 mm | Podparcie obu modułów |
| Listwa przednia | 1 | 220 × 35 × 12 mm | Gniazda na krótkie bity |
| Warstwy tylnego bloku | 3 | 220 × 45 × 12 mm | Po sklejeniu blok o wysokości 36 mm |
Oba moduły ustaw centralnie względem szerokości podstawy. Przednią listwę odsuń o 10 mm od przedniej krawędzi, a tylny blok o 10 mm od tylnej. Między nimi pozostanie 20 mm przerwy, dzięki czemu łatwiej sięgniesz po końcówki.
Otwory rozmieść w jednym rzędzie, pośrodku głębokości każdego modułu. Na przedniej listwie wyznacz 12 środków co 18 mm, zaczynając 11 mm od lewego końca. Natomiast na tylnym bloku zaznacz 10 środków co 20 mm, pierwszy 20 mm od końca. Podane odległości mierz na modułach, nie na podstawie.
Jak dobrać średnicę i głębokość otworów
Najważniejsza pułapka dotyczy krótkich bitów. Typowy chwyt sześciokątny ¼ cala ma nominalnie 6,35 mm między płaskimi ściankami, jednak wymiar po przeciwległych narożnikach jest większy. Dla idealnego sześciokąta wynosi około 7,33 mm, dlatego okrągły otwór 6,5 mm będzie za mały. Bosch potwierdza stosowanie chwytu ¼ cala między innymi w bitach PH Extra Hard.

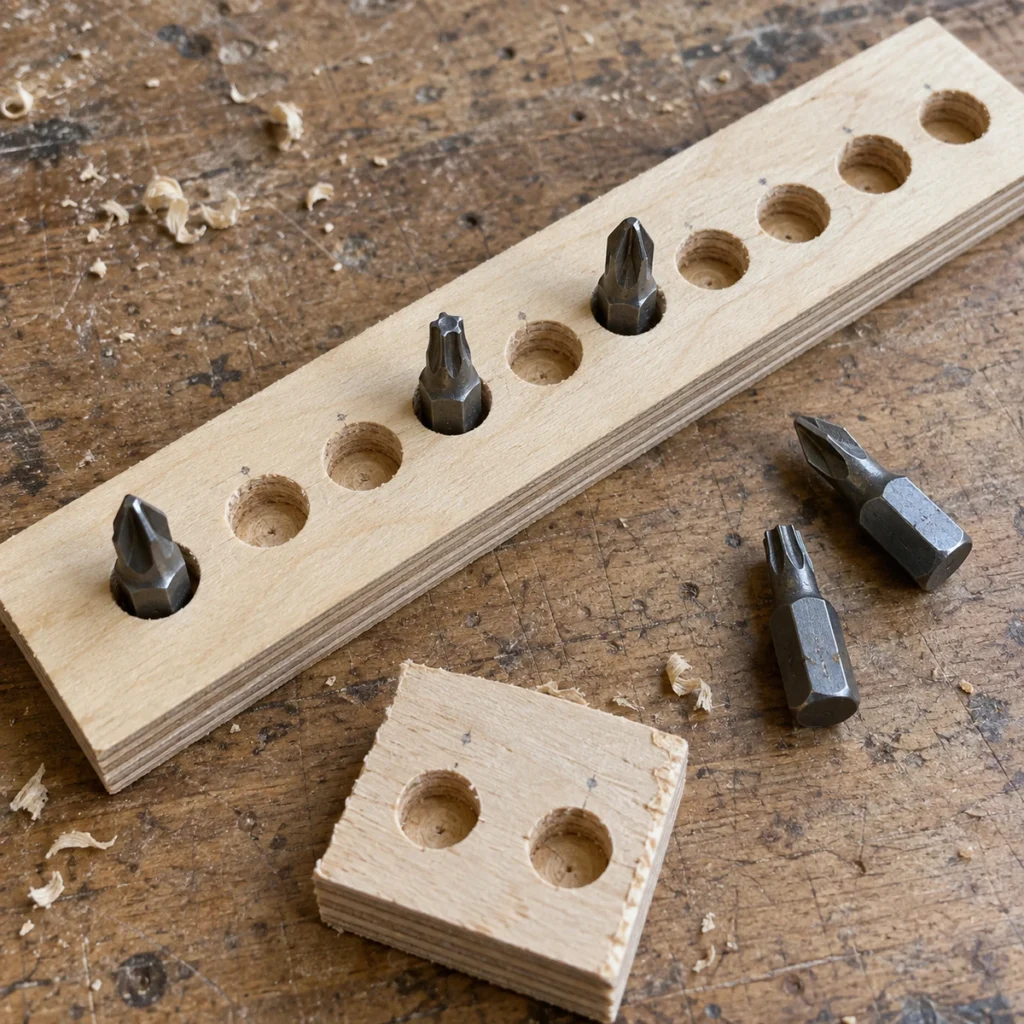

Zacznij od próbnego gniazda o średnicy 7,5 mm. Jeśli końcówka zacina się na włóknach lub powłoce, sprawdź 8 mm na kolejnym ścinku. To propozycja dopasowania stojaka, a nie wymiar uchwytu roboczego do przenoszenia momentu obrotowego.
Dla bitu długości 25 mm przyjmij zagłębienie około 8 mm. Wówczas mniej więcej 17 mm pozostanie nad listwą, więc końcówkę łatwo chwycisz palcami. Kontroluj jednak także głębokość pozostawianą przez czubek wiertła: nie przewierć listwy na wylot.
Przy wiertłach cylindrycznych dobieraj otwór do średnicy części, którą wkładasz do stojaka. Próbny luz średnicowy 0,5 mm, czyli przykładowo otwór 6,5 mm dla chwytu 6 mm, stanowi rozsądny punkt wyjścia. Jeśli masz tylko pełne rozmiary wierteł, sprawdź następny większy rozmiar na ścinku.
Gniazda w tylnym bloku mogą mieć 20–25 mm głębokości, o ile długość chwytu na to pozwala. Wiertła wkładaj chwytem w dół, a bardzo krótkim zostaw płytsze miejsca. Natomiast długie wiertła, duże wiertła piórowe i ciężki osprzęt przechowuj osobno, ponieważ ten niewielki stojak nie zapewnia im odpowiedniego podparcia.
Przygotuj materiał i narzędzia
Wybierz sklejkę bez rozwarstwień i miękkich, zawilgoconych krawędzi. Jeśli wykorzystujesz materiał z odzysku, sprawdź go również pod kątem wkrętów, zszywek oraz innych metalowych pozostałości.
Potrzebujesz piły do przycięcia części, wiertarko-wkrętarki bez włączonego udaru, odpowiednich wierteł, ścisków, kleju do drewna i papieru ściernego. Przydadzą się także kątownik, ołówek oraz suwmiarka, ponieważ rozmiar roboczy wiertła nie zawsze odpowiada średnicy jego chwytu.
Do kontroli głębokości najlepiej wykorzystać ogranicznik wiertarki stołowej albo właściwie zamocowany pierścień ograniczający. Taśma na wiertle daje jedynie wskazówkę wzrokową, dlatego nie traktuj jej jak mechanicznej blokady.
Małe elementy zawsze mocuj ściskami, zamiast przytrzymywać je dłonią przy obracającym się wiertle. Używaj okularów ochronnych, a podczas szlifowania zbieraj pył u źródła. Pod materiał podłóż płytę pomocniczą, żeby przypadkowe przewiercenie nie uszkodziło stołu.
Wykonanie stojaka krok po kroku
Cięcie, klejenie bloku i wiercenie
- Przytnij części i usuń zadziory. Następnie ułóż wszystko na sucho, aby sprawdzić wymiary oraz miejsce między modułami.
- Sklej trzy warstwy tylnego bloku. Rozprowadź klej na czystych, surowych powierzchniach i wyrównaj krawędzie. Dociśnij pakiet przez płaskie podkładki, a czas docisku i dalszej obróbki dobierz według instrukcji konkretnego kleju.
- Zaznacz środki gniazd. Zachowaj podany rozstaw, lecz przed wierceniem przyłóż osprzęt i sprawdź, czy palce mieszczą się między sąsiednimi sztukami.
- Wykonaj otwory próbne na odpadzie. Dopasuj średnicę oraz głębokość do rzeczywistych bitów i chwytów. Dzięki temu nie musisz poprawiać całej serii.
- Wywierć gniazda w modułach. Zamocuj każdy element i prowadź wiertło prostopadle. Następnie usuń wióry oraz delikatnie wygładź wejścia otworów.
Montaż na podstawie i oznaczenia
- Sprawdź osprzęt w każdym gnieździe. Końcówki powinny dać się wyjąć bez szarpania. Jeśli wiertło klinuje się, popraw otwór teraz, zanim przykleisz blok do podstawy.
- Przyklej oba moduły. Zachowaj położenie opisane w projekcie i dociśnij elementy ściskami. Usuń wypływający klej, a stojak pozostaw bez obciążenia na czas wskazany przez producenta.
- Oznacz miejsca i sprawdź stabilność. Przy bitach zapisz typ oraz rozmiar, przykładowo PH2, PZ2 i T20, natomiast przy wiertłach ich średnicę roboczą. Na końcu dołóż cienkie stopki antypoślizgowe i sprawdź, czy pełny organizer nie kołysze się podczas wyjmowania narzędzi.
Wykończenie, które nie utrudnia korzystania
Stojak do suchego warsztatu może pozostać surowy. Jeżeli chcesz ułatwić czyszczenie powierzchni, zastosuj cienką powłokę odpowiednią do drewna, ale dopiero po zakończeniu klejenia. Klej do drewna potrzebuje odpowiednio przygotowanego podłoża, dlatego nie lakieruj wcześniej powierzchni łączenia. Titebond wskazuje, że powłoki zamykające pory ograniczają wnikanie kleju w drewno.
Nie zalewaj otworów lakierem. Powłoka i podniesione włókna mogą zmniejszyć luz, więc po pełnym wyschnięciu ponownie sprawdź dopasowanie końcówek. W razie potrzeby delikatnie wygładź wnętrze gniazda.
Podpisuj miejsca zgodnie z narzędziem, które do nich odkładasz, a nie średnicą otworu montażowego. Dzięki temu gniazdo wykonane wiertłem 6,5 mm może mieć oznaczenie „6”, jeśli służy do przechowywania wiertła sześciomilimetrowego.
Ustaw organizer na wiertła i bity przy tylnej części blatu, jednak poza miejscem, gdzie odkładasz duże elementy. Ponieważ ostrza wystają do góry, nie stawiaj go na skraju ani pod miejscem, nad którym często sięgasz ręką. Mokry osprzęt osusz przed odłożeniem, a wióry regularnie usuwaj z gniazd.
