Przegląd instalacji elektrycznej w domu – tropy ukrytych usterek

Kiedy robić przegląd instalacji elektrycznej i dlaczego to ma sens

W teorii instalacja działa latami i „jakoś to będzie”. W praktyce drobne luzy, przegrzane styki i przeciążone obwody potrafią tlić problem tygodniami, a potem nagle wyskakuje bezpiecznik albo czuć swąd. Dlatego wolę działać wcześniej. Najpierw oszczędzam nerwy. Następnie ograniczam ryzyko uszkodzenia sprzętu, bo elektronika nie lubi ani spadków napięcia, ani iskrzenia. Wreszcie mam czarno na białym, co w domu wymaga poprawy.

Jeśli patrzę na to „po budowlanemu”, to właściciele i zarządcy budynków mają obowiązek okresowych kontroli, a przegląd instalacji elektrycznej w domu wchodzi w zakres kontroli wykonywanej co najmniej raz na 5 lat. To nie znaczy, że w mieszkaniu mam czekać równo 5 lat. Ja traktuję ten termin jak górną granicę, a bieżące symptomy jako sygnał do wcześniejszej reakcji.

Objawy, że coś jest nie tak (bezpieczniki, gniazdka, zapach „spalenizny”)

Najgorsze w elektryce bywa to, że długo nic nie widać. Z drugiej strony instalacja wysyła znaki, tylko trzeba je umieć skojarzyć. Ja mam swoją krótką listę alarmów.

• Bezpiecznik lub wyłącznik nadprądowy „wyskakuje” częściej niż kiedyś, szczególnie przy tych samych czynnościach.
• RCD potrafi zadziałać przy włączeniu czajnika, pralki albo zmywarki, chociaż wcześniej było spokojnie.
• Gniazdko robi się ciepłe w dotyku po kilkunastu minutach pracy odbiornika, na przykład grzejnika 2000 W.
• Wtyczka ma przebarwienia, a plastik wygląda jak lekko „przypieczony”.
• Z gniazda słychać trzaski lub ciche „cykanie”, zwłaszcza gdy poruszam wtyczką.
• Światło przygasa, gdy startuje lodówka, pompa, odkurzacz lub elektronarzędzie.
• Czuję zapach przypominający spaleniznę albo rozgrzany plastik, szczególnie w kuchni lub przy rozdzielnicy.

Jeżeli trafiam na któryś z tych punktów, to nie udaję bohatera. Od razu ograniczam obciążenie, wyjmuję podejrzany przedłużacz i umawiam elektryka, bo tu nie ma miejsca na „zobaczę jutro”.

Jak często sprawdzać instalację w domu i mieszkaniu w bloku

Częstotliwość dobieram do realiów. Inaczej żyje stara instalacja w kamienicy, a inaczej świeża instalacja w nowym domu z rozdzielnicą pełną zabezpieczeń.

U mnie sprawdza się taki rytm:

1. Raz na miesiąc klikam test T na RCD i patrzę, czy zadziała natychmiast. Potem przywracam zasilanie i upewniam się, że wszystko wróciło.
2. Co 3–6 miesięcy robię krótki obchód gniazdek w newralgicznych miejscach, czyli kuchnia, łazienka, pralnia, garaż i taras.
3. Raz w roku sprawdzam, czy nie przybyło „tymczasowych” przedłużaczy, które zostały na stałe, bo to typowa pułapka.
4. Co kilka lat, albo po większym remoncie, zamawiam profesjonalną kontrolę instalacji elektrycznej, czyli pomiary i protokół.

W bloku dochodzi jeszcze jeden haczyk. Część problemów siedzi poza moim mieszkaniem, na przykład luźny zacisk w pionie. Dlatego gdy widzę, że światło w mieszkaniu mruga razem z sąsiadami, to zgłaszam temat administracji szybciej, niż mi się wydaje „wygodne”.

Stara instalacja vs nowa – gdzie najczęściej chowają się usterki

Stare instalacje mają swoje klasyczne grzeszki. Najczęściej spotykam przewody w złym stanie, brak przewodu ochronnego PE w gniazdach, a do tego rozdzielnice pamiętające inne czasy. Z kolei w nowych instalacjach częściej trafiam na błędy wykonawcze, bo ktoś się spieszył, albo na przeciążenia, bo dołożyliśmy za dużo sprzętu.

Typowe „kryjówki” usterek, które sam widziałem w różnych domach:

• Puszki połączeniowe pod sufitem, gdzie przewody łączą się na szybkozłączkach wciśniętych „na pół gwizdka”.
• Gniazda w kuchni za piekarnikiem i zmywarką, bo tam zwykle jest gorąco i ciasno.
• Oświetlenie LED na tanich zasilaczach, które potrafią robić zakłócenia i migotać.
• Garaż i warsztat, bo tam lądują spawarki, kompresory i elektronarzędzia.
• Rozdzielnica, jeśli opisy obwodów nie zgadzają się z rzeczywistością.

I tu moja dygresja. Nowe nie znaczy zawsze lepsze. Jeśli ktoś dołożył 10 nowych obwodów, ale zostawił jeden wspólny przedłużacz pod biurkiem, to ryzyko i tak wraca oknem.

Szybka kontrola bez rozkręcania ścian – co możesz sprawdzić sam

Lubię proste metody. Zanim ktokolwiek zacznie rozkuwać tynki, można zrobić dużo „po wierzchu” i wyłapać tropy. Jednocześnie stawiam granicę. Nie rozbieram rozdzielnicy, jeśli nie mam uprawnień i pewności, co robię. Bezpieczeństwo wygrywa z ciekawością.

Moja szybka kontrola wygląda tak:

1. Oglądam i dotykam osprzęt, czyli gniazdka i włączniki, ale robię to z wyczuciem.
2. Sprawdzam, czy obwody w rozdzielnicy mają sensowny opis i czy zabezpieczenia nie są „na oko”.
3. Weryfikuję, czy najbardziej prądożerne urządzenia nie wiszą na jednym obwodzie.

Gniazdka, włączniki, listwy i przedłużacze – typowe „ciche winy”

Tu dzieje się najwięcej, bo osprzęt dostaje codziennie. Co istotne, usterka nie musi oznaczać spektakularnych iskier. Czasem zaczyna się od drobiazgu, na przykład śrubka w gnieździe poluzuje się o ułamek obrotu, a potem styk grzeje się coraz bardziej.

Sprawdzam to tak:

• Wybieram kilka gniazd, szczególnie te od czajnika, ekspresu, suszarki i grzejnika.
• Podłączam urządzenie o znanym poborze, na przykład grzejnik 1500 W lub 2000 W.
• Po 10–15 minutach dotykam obudowy gniazda i wtyczki. Jeśli czuję wyraźne ciepło, traktuję to jako sygnał ostrzegawczy.
• Oglądam listwy. Jeśli listwa ma wyrobiony włącznik, luźne gniazda albo ślady przypalenia, to ją wyrzucam bez sentymentu.

Dodatkowo pilnuję jednej zasady. Przedłużacz służy do chwilowego użycia, a nie do stałej instalacji. Jeśli widzę, że przedłużacz stał się „elementem wyposażenia”, to znaczy, że brakuje gniazda w odpowiednim miejscu i trzeba to rozwiązać porządnie.

Oświetlenie i migotanie – jak odróżnić drobiazg od problemu

Migotanie światła potrafi doprowadzić do szału. Jednocześnie nie zawsze oznacza awarię przewodów w ścianie. Dlatego idę od najprostszych rzeczy do trudniejszych.

Najpierw robię szybkie testy:

1. Wymieniam źródło światła, bo czasem winna jest sama żarówka LED.
2. Sprawdzam, czy mam ściemniacz niekompatybilny z LED, bo to klasyczna para konfliktowa.
3. Porównuję zachowanie lamp w różnych pomieszczeniach. Jeśli migota tylko jedna oprawa, trop prowadzi do oprawy lub połączeń w jej puszce.
4. Patrzę, czy migotanie pojawia się, gdy rusza duże urządzenie. Jeśli tak, to podejrzewam spadki napięcia na wspólnym obwodzie albo problem ze stykiem.

Jeżeli światło przygasa w całym domu przy starcie pompy lub kompresora, to nie bagatelizuję tego. Wolę sprawdzić obciążenie obwodów i stan połączeń, bo takie objawy lubią wracać w najmniej wygodnym momencie.

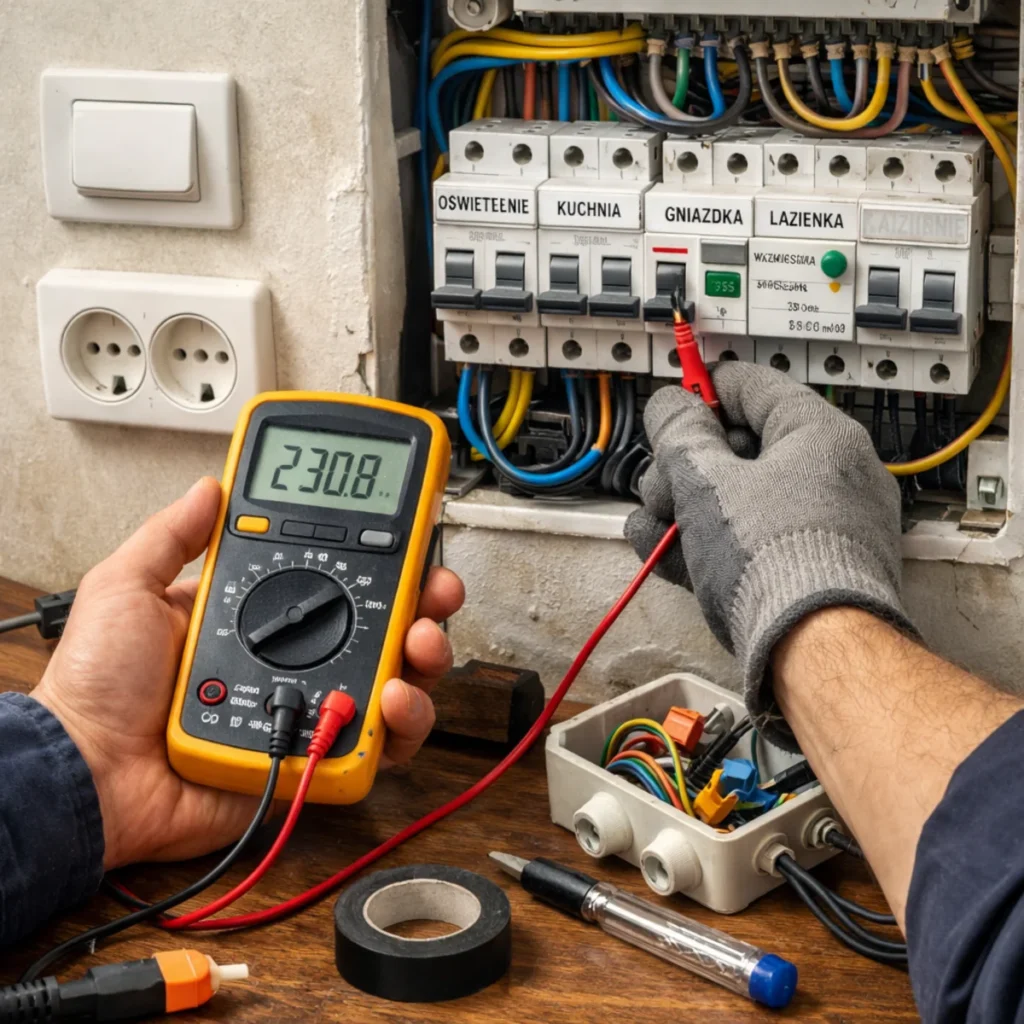

Rozdzielnica i opis obwodów – co powinno być czytelne i kompletne

Rozdzielnica to mózg instalacji. Gdy opis obwodów jest chaos, to podczas awarii człowiek zaczyna błądzić jak we mgle. Dlatego robię prosty porządek.

Co uważam za minimum:

• Każdy obwód ma opis, który mówi gdzie jest, na przykład „kuchnia gniazda blat” zamiast „gniazda 1”.
• Wiem, które zabezpieczenie odpowiada za łazienkę, a które za garaż.
• Rozróżniam obwody oświetlenia i gniazd, bo ich typowe prądy znamionowe są inne.
• Mam zapisane, gdzie siedzą duże odbiorniki, na przykład płyta indukcyjna, piekarnik, pompa ciepła, pralka, zmywarka.

Jeśli chcę podejść do tematu technicznie, to przyjmuję proste orientacyjne wartości. Oświetlenie często idzie na zabezpieczeniu 10 A i przewodzie 1,5 mm², a gniazda zwykle pracują na 16 A i 2,5 mm². Oczywiście to zależy od projektu, więc nie zgaduję w ciemno. Traktuję te liczby jak lampkę kontrolną. Gdy widzę, że „wszystko” w domu siedzi na jednym B16, to wiem, że ktoś poszedł na skróty.

Najczęstsze ukryte usterki instalacji elektrycznej w domu

W tej części mówię wprost. Najwięcej problemów nie bierze się z „magii prądu”, tylko z połączeń. Prąd lubi mieć dobry kontakt. Jeśli go nie ma, to zaczyna się grzanie, iskrzenie i powolne niszczenie izolacji.

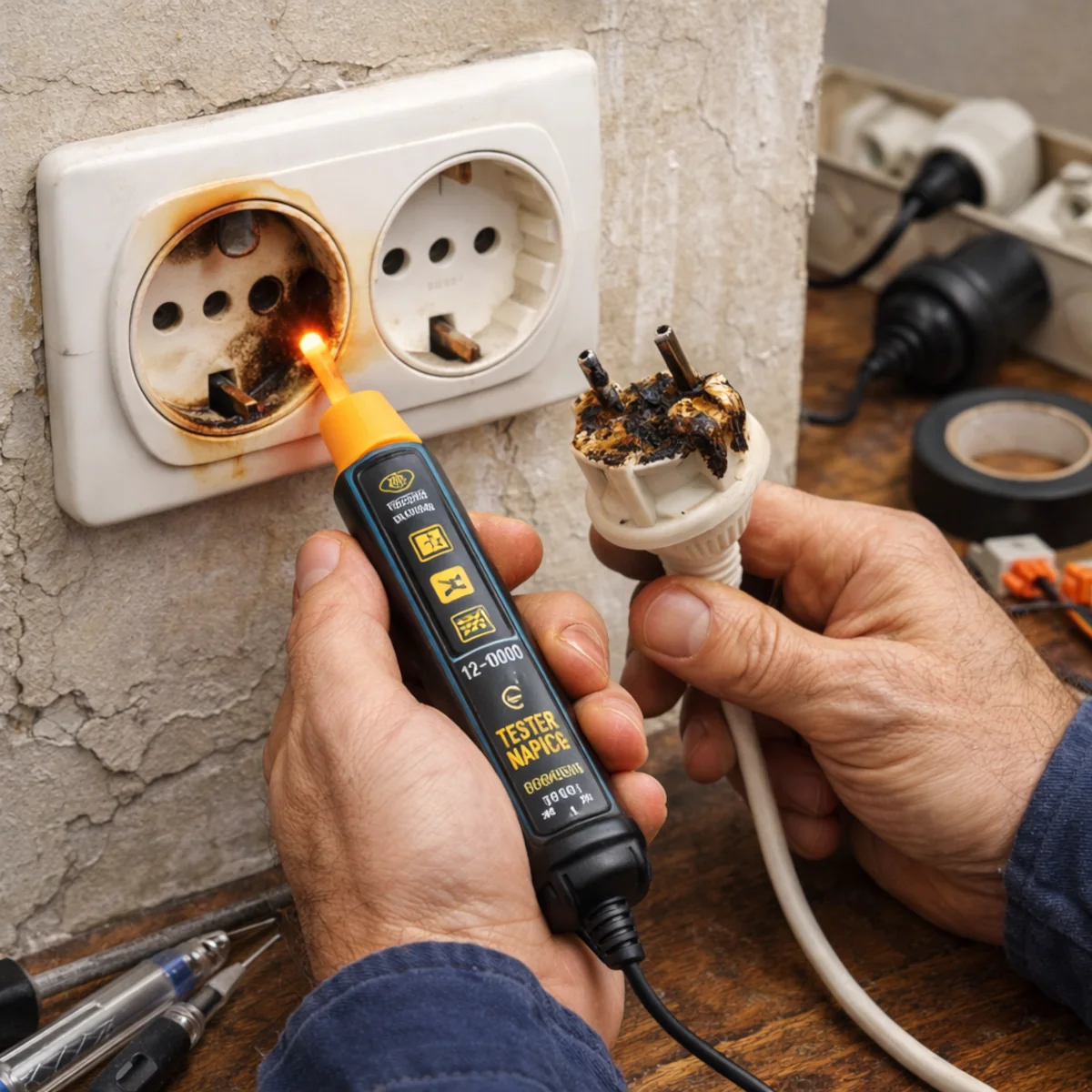

Luźne zaciski, przegrzewanie przewodów i ślady nadtopień

Luźny zacisk to cichy sabotażysta. Działa, ale robi przy tym mini grzałkę. Dlatego elektryk podczas przeglądu zawsze zagląda w połączenia, a ja wcześniej szukam sygnałów pośrednich.

Co może wskazywać na luzy i przegrzewanie:

• Brązowe przebarwienia na plastikach gniazda lub wtyczki.
• Zapach, który pojawia się tylko przy dużym obciążeniu, na przykład gdy działa piekarnik.
• „Miękki” plastik wokół gniazda, który wygląda jakby dostał temperaturą.
• Sporadyczne zaniki zasilania w jednym pokoju, po czym wszystko wraca.

Jeżeli już podejrzewam przegrzewanie, to robię jeden praktyczny krok. Odcinam dany obwód w rozdzielnicy, a potem sprawdzam, czy problem znika. Dzięki temu mam punkt zaczepienia dla fachowca, a nie tylko zdanie „czasem śmierdzi”.

Przeciążone obwody w kuchni i łazience – skąd biorą się problemy

Kuchnia i łazienka to królowie poboru mocy. Z jednej strony mamy czajnik 2000 W, ekspres 1500 W, piekarnik 3000 W. Z drugiej strony dochodzi pralka, suszarka, bojler, a czasem grzałka podłogówki. I teraz najlepsze. Te urządzenia często pracują jednocześnie, bo życie tak wygląda.

Ja robię małą mapę obciążeń, bo to naprawdę pomaga:

1. Spisuję urządzenia i ich moc z tabliczki znamionowej, w watach.
2. Grupuję je według pomieszczeń i realnych scenariuszy użycia.
3. Zaznaczam, które sprzęty potrafią chodzić razem, na przykład pralka plus suszarka.

Potem widzę, czy jeden obwód nie dźwiga za dużo. Dla orientacji w sieci 230 V prąd liczę w głowie prosto. 2300 W to około 10 A, a 3680 W to około 16 A. To nie jest rachunek do projektu, tylko szybka kontrola zdrowego rozsądku. Jeśli z jednej listwy zasilam czajnik, mikrofalę i grzejnik, to proszę się o kłopoty. I niestety wielu z nas robi to odruchowo.

Błędy po remontach: połączenia w puszkach, „doróbki”, brak ciągłości PE

Remont potrafi być piękny, ale po elektryce często zostaje bałagan, którego nie widać na zdjęciach. Najgorsze są doróbki, które ktoś robi „na chwilę”. Taka chwila potrafi trwać latami.

Najczęstsze grzechy, które widzę po remontach:

• Połączenia w puszkach skręcone „na szybko” zamiast na złączkach o właściwym przekroju.
• Przewód ochronny PE odcięty, bo „przeszkadzał” w puszce.
• N i PE pomylone w gniazdku, co później robi dziwne objawy przy RCD.
• Dołożone gniazdo z cienkiego przewodu, bo akurat był pod ręką.
• Zasilacz LED schowany w ścianie bez wentylacji, a potem robi się sauna.

Brak ciągłości PE to temat, przy którym robi mi się nieprzyjemnie, bo tu chodzi o ochronę przed porażeniem. Dlatego jeśli mam podejrzenie, że PE nie działa, to nie testuję tego „domowymi patentami”. Zamiast tego zlecam pomiar ciągłości i pomiar impedancji pętli zwarcia, bo tylko wtedy dostaję twardy wynik, a nie zgadywanki.

Jak wygląda profesjonalny przegląd instalacji elektrycznej u elektryka

Gdy wzywam fachowca, to nie chcę „magii”. Chcę konkretów. Dobry elektryk przyjeżdża z miernikami, sprawdza dokumentację, a na koniec zostawia protokół. I co ważne, tłumaczy wyniki w normalnym języku.

Jakie pomiary są wykonywane i co mówią wyniki

Zakres zależy od obiektu, ale pewne rzeczy wracają jak bumerang. Te pomiary naprawdę mówią dużo o stanie instalacji.

Najczęściej spotkasz:

1. Pomiar ciągłości przewodu ochronnego PE i połączeń wyrównawczych. To pokazuje, czy ochrona „ma drogę”, a w praktyce dąży się do bardzo małej rezystancji, często w okolicach ułamków oma.
2. Pomiar rezystancji izolacji megomierzem. Dla instalacji do 500 V stosuje się zwykle napięcie testowe 500 V. Jako minimalną wartość często przyjmuje się 1 MΩ, a im wyżej, tym spokojniej.
3. Pomiar pętli zwarcia lub impedancji pętli. To pozwala ocenić, czy zabezpieczenie wyłączy zasilanie w wymaganym czasie.
4. Testy RCD, czyli czas i prąd zadziałania. Tu wychodzi, czy różnicówka reaguje szybko i czy nie jest „zmęczona”.
5. Pomiar uziemienia, jeśli instalacja ma uziom i jeśli warunki tego wymagają. W układzie TT liczy się też zależność RA × IΔn ≤ 50 V, więc dla RCD 30 mA granica matematyczna wychodzi 1667 Ω, chociaż w praktyce celuje się dużo niżej.

Dla samego RCD ważne są liczby, bo one nie kłamią. Dla popularnej czułości 30 mA przy prądzie równym IΔn urządzenie powinno zadziałać maksymalnie w 300 ms. Przy 5 × IΔn czas schodzi zwykle do maksymalnie 40 ms. J
