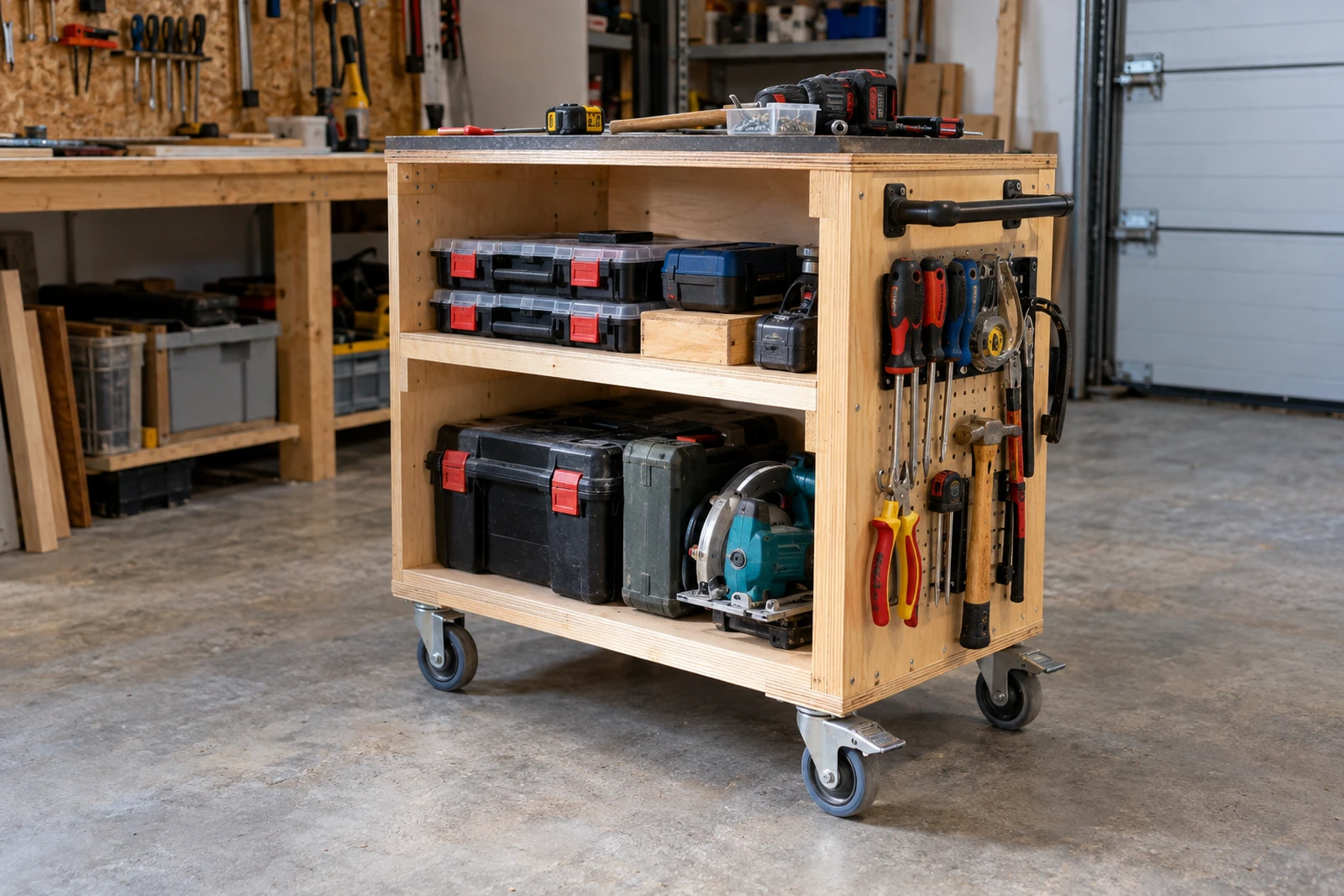

Wózek warsztatowy DIY – narzędzia zawsze pod ręką

Jak zaplanować wózek warsztatowy DIY?

Najpierw warto ustalić, co rzeczywiście ma jeździć razem z wózkiem. Jeśli trafią na niego dwie wkrętarki, zestaw nasadek, młotek, szczypce i pudełko z wiertłami, konstrukcja może być dość lekka. Inaczej wygląda sytuacja, gdy na dolnej półce ma stać duża szlifierka, pilarka, imadło albo kilka ciężkich walizek narzędziowych.

Nie zaczynaj więc projektu od cięcia sklejki.

Najpierw ustaw na podłodze lub stole wszystkie przedmioty, które chcesz przechowywać na wózku. Największe urządzenie powinno decydować o minimalnej szerokości i głębokości półek. Podobną zasadę zastosowano w istniejącym projekcie szafki na elektronarzędzia na majsterporady.pl: wymiary komór warto dobierać do realnego sprzętu, a nie odwrotnie.

W praktyce dobrze działa podział na trzy poziomy:

• górny blat na narzędzia używane w danym momencie,
• środkowa półka na wkrętarki, szlifierkę i mniejsze urządzenia,
• dolna półka na cięższe skrzynki, akcesoria i materiały.

Najcięższe rzeczy powinny znaleźć się możliwie nisko. Wózek będzie wtedy mniej podatny na przechylenie podczas przesuwania.

Wymiary prostego wózka do garażu

Do przeciętnego domowego warsztatu można przyjąć następujący projekt bazowy:

Element	Proponowany wymiar
Szerokość wózka	750 mm
Głębokość	480 mm
Wysokość korpusu bez kół	ok. 720–750 mm
Docelowa wysokość blatu	ok. 850–900 mm
Grubość głównych elementów	18 mm
Liczba półek wewnętrznych	1–2
Liczba kół	4
Zalecane koła z blokadą	minimum 2

Wysokość korpusu trzeba policzyć dopiero po wybraniu kół. Koło o średnicy 100 mm nie musi mieć dokładnie 100 mm wysokości całkowitej. Przykładowe przemysłowe kółko TENTE o średnicy 100 mm ma wysokość całkowitą 128 mm, dlatego ten wymiar trzeba uwzględnić przed rozkrojem boków.

Jeżeli więc celem jest blat na wysokości około 880 mm, a komplet koła z mocowaniem podnosi konstrukcję o 120 mm, sam korpus z blatem powinien mieć około 760 mm.

Z czego zrobić wózek warsztatowy?

Najprostsza wersja może powstać ze sklejki o grubości około 18 mm. Ten sam materiał dobrze sprawdza się w projekcie szafki warsztatowej, ponieważ pozwala wykonać korpus, półki i przegrody bez budowania osobnego szkieletu.

Do wykonania podstawowej konstrukcji przydadzą się:

• sklejka 18 mm na boki, dno, blat i półki,
• drewniane listwy wzmacniające,
• wkręty do drewna lub sklejki,
• klej do drewna,
• cztery kółka jezdne z mocowaniem płytkowym,
• przynajmniej dwa kółka z blokadą,
• uchwyt do przesuwania wózka,
• opcjonalnie pojemniki, haczyki lub uchwyty na narzędzia.

Nie ma potrzeby komplikowania pierwszej wersji szufladami. Kilka wyjmowanych organizerów postawionych na półce często daje większą elastyczność, a jednocześnie odpada koszt prowadnic i precyzyjnego wykonywania frontów.

Jeżeli później okaże się, że drobne narzędzia wymagają osobnego miejsca, można do jednego z boków przykręcić perforowaną tablicę lub prostą listwę z haczykami.

Jak dobrać koła do wózka warsztatowego?

Koła są jednym z tych elementów, na których nie warto oszczędzać przypadkowo.

Producent powinien podawać dopuszczalne obciążenie konkretnego modelu. Przykładowo w ofercie TENTE znajdują się koła o średnicy 100–125 mm przeznaczone m.in. do szaf narzędziowych i stołów warsztatowych, a ich nośność dynamiczna zależy od konkretnej konstrukcji i materiału bieżnika.

Nie oznacza to, że do domowego wózka trzeba kupować koła przemysłowe o ogromnym udźwigu. Trzeba jednak policzyć:

masa pustego wózka + masa wszystkich narzędzi + rozsądny zapas.

Jeżeli konstrukcja waży 30 kg, a wyposażenie kolejne 50 kg, komplet kół musi bez problemu pracować z co najmniej 80 kg łącznego obciążenia. Lepiej zachować zapas niż wybierać koła pracujące na granicy deklarowanej nośności.

Do garażu z równą posadzką dobrze sprawdzają się koła o średnicy około 75–125 mm. Większe zwykle łatwiej przejeżdżają przez drobne nierówności i szczeliny, ale jednocześnie bardziej podnoszą blat.

Co najmniej dwa koła powinny mieć skuteczną blokadę. Przy pracach wymagających nacisku, na przykład dokręcaniu elementu na blacie, wózek nie może odjeżdżać przy każdym ruchu.

Wózek warsztatowy krok po kroku

1. Wytnij boki, dno i blat

Zacznij od dwóch identycznych boków. Dopiero do nich dopasuj szerokość dna i półek.

Jeżeli zewnętrzna szerokość ma wynosić 750 mm, a boki wykonujesz ze sklejki 18 mm, element montowany między bokami będzie miał:

750 − 18 − 18 = 714 mm.

Ten sam sposób liczenia zastosuj do półek.

Po cięciu zeszlifuj ostre krawędzie i usuń drzazgi.

2. Zbuduj korpus

Najłatwiej zacząć od połączenia boków z dolną płytą. Konstrukcję złóż najpierw bez końcowego dokręcania i sprawdź kątownikiem, czy boki stoją prostopadle do dna.

Następnie dodaj listwy wzmacniające lub elementy spinające tył.

Sam cienki prostokątny korpus może się przekaszać, dlatego tylna płyta, rama lub mocne poprzeczki znacząco poprawiają jego sztywność.

3. Zamontuj półki

Nie trzeba od razu tworzyć wielu poziomów.

Dwie duże przestrzenie zwykle są bardziej użyteczne niż cztery niskie półeczki, do których nie mieści się później większa wkrętarka lub walizka.

Najpierw ustaw narzędzia na próbę. Dopiero potem zaznacz wysokość półki.

Jeśli chcesz później zmieniać jej położenie, wykonaj kilka poziomów podparcia albo zastosuj system otworów pod podpórki.

4. Wzmocnij spód pod kołami

Mocowanie koła przenosi obciążenie na niewielką powierzchnię płyty. Dlatego pod każdym mocowaniem warto mieć odpowiednio mocny element konstrukcyjny.

Nie przykręcaj ciężkich kół do cienkiego dna wyłącznie krótkimi wkrętami, jeżeli producent konkretnego okucia przewiduje inne mocowanie.

Przed wierceniem przyłóż płytki kół i sprawdź, czy otwory nie wypadną zbyt blisko krawędzi sklejki.

5. Zamontuj koła

Koła ustaw symetrycznie w narożnikach.

Najwygodniejsze są dwa rozwiązania:

• cztery koła obrotowe, z czego co najmniej dwa blokowane,
• dwa koła stałe i dwa obrotowe z blokadą.

Pierwszy wariant ułatwia manewrowanie w ciasnym garażu. Drugi sprawia, że wózek prowadzi się bardziej przewidywalnie podczas dłuższego przesuwania.

6. Dodaj blat i uchwyt

Blat może być jednocześnie górną płytą korpusu.

Jeżeli ma służyć głównie do odkładania części i narzędzi, pojedyncza płyta 18 mm może wystarczyć w lekkiej konstrukcji. Jeżeli planujesz mocować ciężkie imadło albo wykonywać na nim prace wymagające dużych sił, trzeba zaprojektować osobne wzmocnienie.

Nie należy automatycznie traktować lekkiego wózka jako pełnowartościowego stołu warsztatowego.

Uchwyt najlepiej zamontować do mocnej części boku lub konstrukcji, a nie tylko do cienkiego elementu dekoracyjnego.

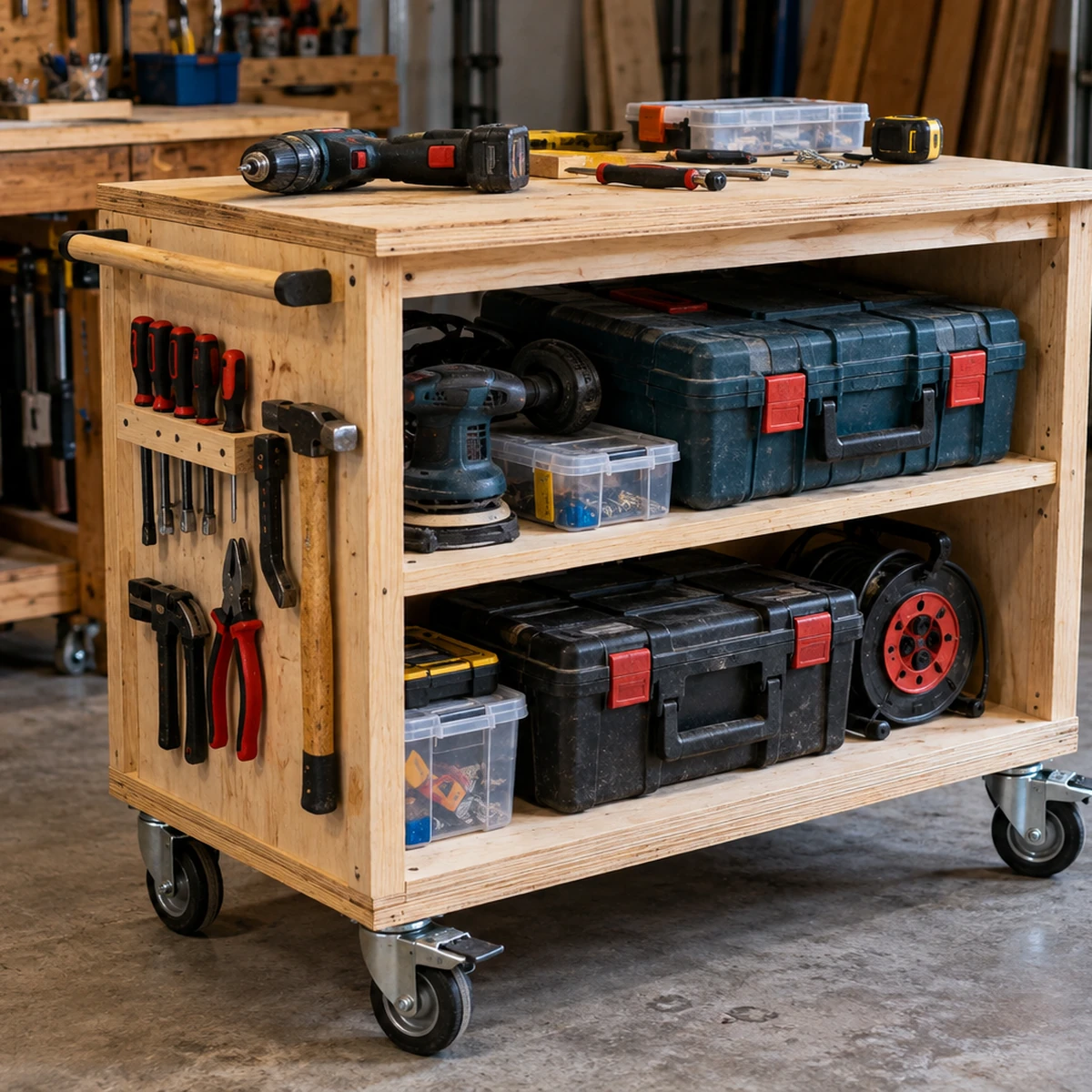

Co gdzie trzymać, żeby wózek naprawdę był wygodny?

Największy błąd pojawia się wtedy, gdy wózek staje się kolejną szafką, do której trafia wszystko.

Lepiej podzielić wyposażenie według częstotliwości używania.

Jeżeli używasz…	Najlepsze miejsce
kilka razy podczas każdej pracy	blat lub uchwyt boczny
często, ale nie bez przerwy	górna półka
sporadycznie i jest ciężkie	dolna półka
małe bity, wiertła, końcówki	wyjmowany organizer
przewody i przedłużacze	hak lub uchwyt z boku
ciężkie walizki	najniższy poziom

Dzięki temu blat nie zamienia się po kilku dniach w skład przypadkowych przedmiotów.

Podobna zasada sprawdza się przy innych elementach organizacji garażu. Osobny stojak na długie narzędzia zapobiega wrzucaniu łopat, grabi i szczotek w miejsce przeznaczone na mniejsze wyposażenie.

Najczęstsze błędy przy budowie wózka

Pierwszym błędem są za małe koła. Na idealnie gładkiej podłodze działają dobrze, ale przy szczelinach, progach i nierównej posadzce szybko okazują się niewygodne.

Drugi problem to zbyt wysoki środek ciężkości. Ciężka skrzynia ustawiona na górze i lekki dół zwiększają ryzyko przechylenia przy gwałtownym skręcie.

Trzeci błąd to montowanie półek na podstawie przypadkowych wymiarów. Lepiej najpierw zmierzyć realne narzędzia.

Czwarty to brak blokad kół.

Piąty – przeładowanie boków haczykami, elektronarzędziami i przedłużaczami. Wszystko wygląda efektownie, ale wystające elementy utrudniają przejazd przy samochodzie, regale albo futrynie.

Nie należy też pozostawiać przewodów w taki sposób, aby mogły wejść pod koła.

Podczas samej budowy trzeba zachować podstawowe zasady pracy z elektronarzędziami. Bosch zaleca m.in. utrzymywanie czystego i dobrze oświetlonego stanowiska, kontrolę stanu przewodów oraz odłączenie narzędzia od zasilania przed zmianą ustawień i osprzętu.

Kiedy prosty wózek DIY nie wystarczy?

Lekki drewniany wózek sprawdzi się jako mobilny magazyn narzędzi i pomocniczy blat.

Nie powinien być jednak automatycznie wykorzystywany jako podstawa ciężkiego imadła, dużej maszyny stacjonarnej, szlifierki stołowej lub urządzenia generującego znaczne drgania.

W takim przypadku trzeba osobno ocenić:

• masę urządzenia,
• siły powstające podczas pracy,
• sztywność konstrukcji,
• sposób mocowania,
• stabilność po zablokowaniu kół.

Jeśli konstrukcja kołysze się, półki wyraźnie się uginają albo połączenia zaczynają pracować, należy ją opróżnić i usunąć przyczynę zamiast dokładać kolejne obciążenie.

Dobrze wykonany wózek warsztatowy DIY nie musi być skomplikowany. Prosty korpus, dwie duże przestrzenie na sprzęt, solidne koła oraz kilka uchwytów wystarczą, aby podczas pracy wiertarka, bity, klucze i drobne materiały przestały wędrować po całym garażu.
